パーティングロック -スタンダードタイプ-
未確定：候補が20型番あります。
商品情報

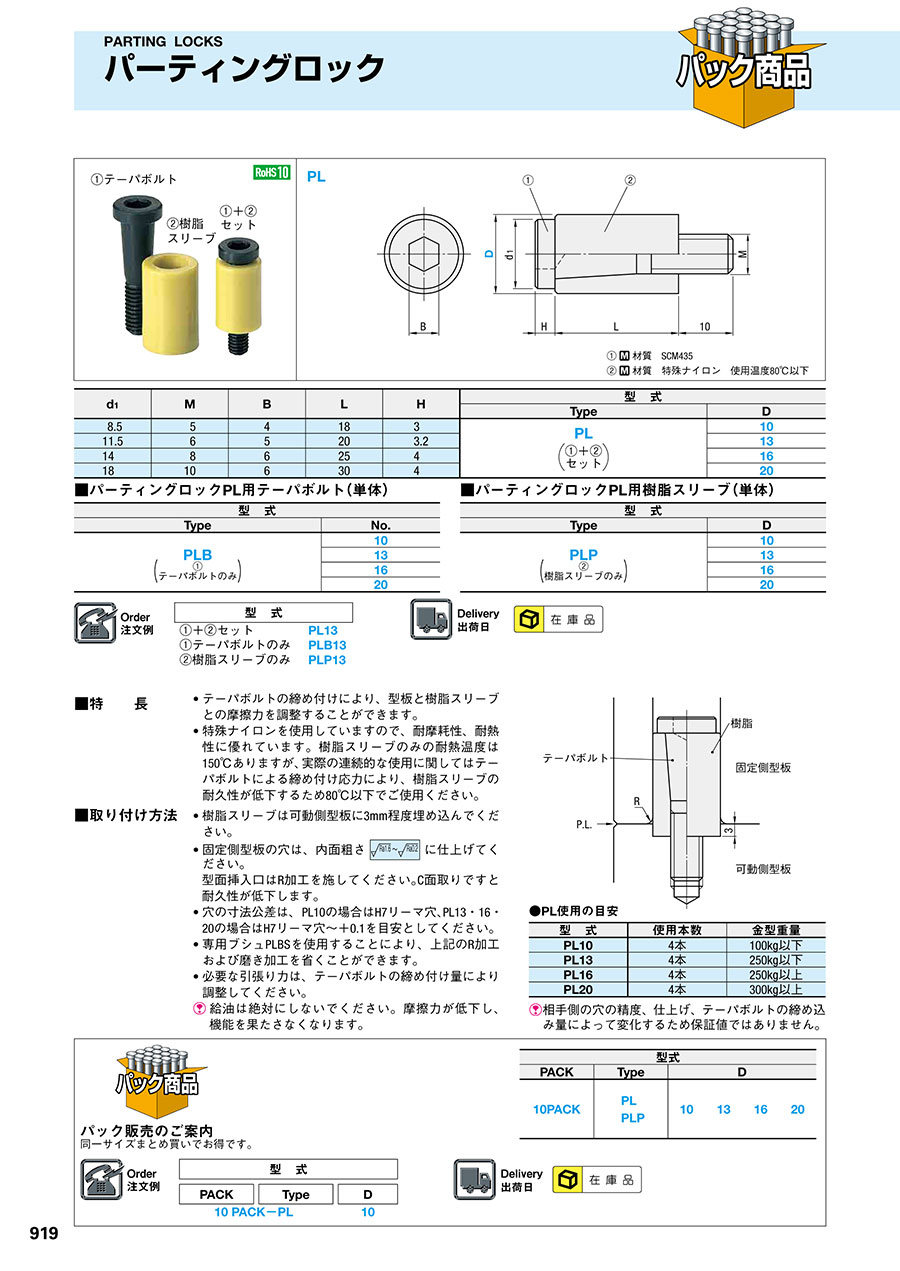

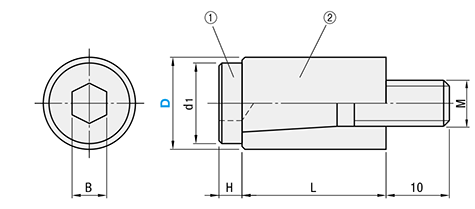

外形図・製品仕様
| ①材質 | SCM435 | |
| ②材質 | 特殊ナイロン 使用温度80℃以下 |
規格表
| d1 | M | B | L | H | 型 式 | |
|---|---|---|---|---|---|---|
| Type | D | |||||
| 8.5 | 5 | 4 | 18 | 3 | PL ①+②（セット） | 10 |
| 11.5 | 6 | 5 | 20 | 3.2 | 13 | |
| 14 | 8 | 6 | 25 | 4 | 16 | |
| 18 | 10 | 6 | 30 | 4 | 20 | |
■パーティングロックPL用テーパボルト（単体）
■パーティングロックPL用樹脂スリーブ（単体）
| 型 式 | |
|---|---|
| Type | No. |
| PLB （①テーパボルトのみ） | 10 |
| 13 | |
| 16 | |
| 20 | |
| 型 式 | |
|---|---|
| Type | D |
| PLP （②樹脂スリーブのみ） | 10 |
| 13 | |
| 16 | |
| 20 | |
注文例
出荷日
関連情報
| ■特長 ■取り付け方法 | • テーパボルトの締め付けにより、型板と樹脂スリーブとの摩擦力を調整することができます。 • 特殊ナイロンを使用していますので、耐摩耗性、耐熱性に優れています。樹脂スリーブのみの耐熱温度は150℃ありますが、 実際の連続的な使用に関してはテーパボルトによる締め付け応力により、樹脂スリーブの耐久性が低下するため80℃以下でご使用ください。 • 樹脂スリーブは可動側型板に3mm程度埋め込んでください。 • 固 定側型板の穴は、内面粗さ  に仕上げてください。型面挿入口はR加工を施してください。C面取りですと耐久性が低下します。• 穴の寸法公差は、 PL10の場合はH7リーマ穴、PL13・16・20の場合はH7リーマ穴～+0.1を目安としてください。 • 専用ブシュPLBSを使用することにより、上記のR加工および磨き加工を省くことができます。 • 必要な引張り力は、テーパボルトの締め付け量により調整してください。 給油は絶対にしないでください。摩擦力が低下し、機能を果たさなくなります。 |
| 型式 | 使用本数 | 金型重量 |
|---|---|---|
| PL10 | 4本 | 100kg以下 |
| PL13 | 4本 | 250kg以下 |
| PL16 | 4本 | 250kg以上 |
| PL20 | 4本 | 300kg以上 |
相手側の穴の精度、仕上げ、テーパボルトの締め込み量によって変化するため保証値ではありません。
外形図・製品仕様
パック販売のご案内
同一サイズまとめ買いでお得です。
| 型式 | |||||
|---|---|---|---|---|---|
| PACK | Type | D | |||
| 10PACK | PL PLP | 10 | 13 | 16 | 20 |
注文例
出荷日
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,860円 ( 5,346円 ) | 在庫品1日目当日出荷可能 |
5,220円 ( 5,742円 ) | 在庫品1日目当日出荷可能 |
6,570円 ( 7,227円 ) | 在庫品1日目当日出荷可能 |
7,920円 ( 8,712円 ) | 在庫品1日目当日出荷可能 |
2,340円 ( 2,574円 ) | 在庫品1日目当日出荷可能 |
2,520円 ( 2,772円 ) | 在庫品1日目当日出荷可能 |
2,970円 ( 3,267円 ) | 在庫品1日目当日出荷可能 |
3,420円 ( 3,762円 ) | 在庫品1日目当日出荷可能 |
540円 ( 594円 ) | 在庫品1日目当日出荷可能 |
580円 ( 638円 ) | 在庫品1日目当日出荷可能 |
730円 ( 803円 ) | 在庫品1日目当日出荷可能 |
880円 ( 968円 ) | 在庫品1日目当日出荷可能 |
280円 ( 308円 ) | 在庫品1日目当日出荷可能 |
300円 ( 330円 ) | 在庫品1日目当日出荷可能 |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
500円 ( 550円 ) | 在庫品1日目当日出荷可能 |
260円 ( 286円 ) | 在庫品1日目当日出荷可能 |
280円 ( 308円 ) | 在庫品1日目当日出荷可能 |
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
380円 ( 418円 ) | 在庫品1日目当日出荷可能 |
カタログ
商品担当おすすめ
パーティングロック -スタンダードタイプ-のレビュー
型開き順の調整
5
5.02020/08/06
ピンゲートの金型に20年来使用しています。
特に問題がなく客先からの交換依頼にも
直送で対応してもらえるので助かります。
1人が参考にしています。
プラ金型
5
5.02019/03/07
納期も早く品質にも問題なく愛用させていただいてます
これからも使い続けると思います
1人が参考にしています。
金型開閉時に
5
5.02018/09/07
安価で納期も早いため、いつもこちらで購入してます。
今後もこちらで購入させてもらいます。
1人が参考にしています。
プラ型の部品
5
5.02018/05/30
プラ型のピンゲートの開き制御に使用しています。
一般のピンゲート型ならこれで十分です。
1人が参考にしています。
金型開き制御のため
5
5.02018/05/30
短納期で安価に購入出来て大変満足です。
また必要な時利用したいと思います。
1人が参考にしています。
よくあるご質問（FAQ）
Qパーティングロックの樹脂部の交換推奨時期はありますか?
A
お客様の使用状況（特に型温度とトルク：締め付け量）の影響が大きく一概に申し上げられません
QパーティングロックPLからプラスチックのコナが出る。これは普通ですか？コナの発生しない物はありますか？
A
取り付け穴の仕上げ状態とR加工等による摩擦により粉が多く発生する場合があります。ローラロック、マグネットロックもしくはパーティングロックセットPLSをお勧めします。
