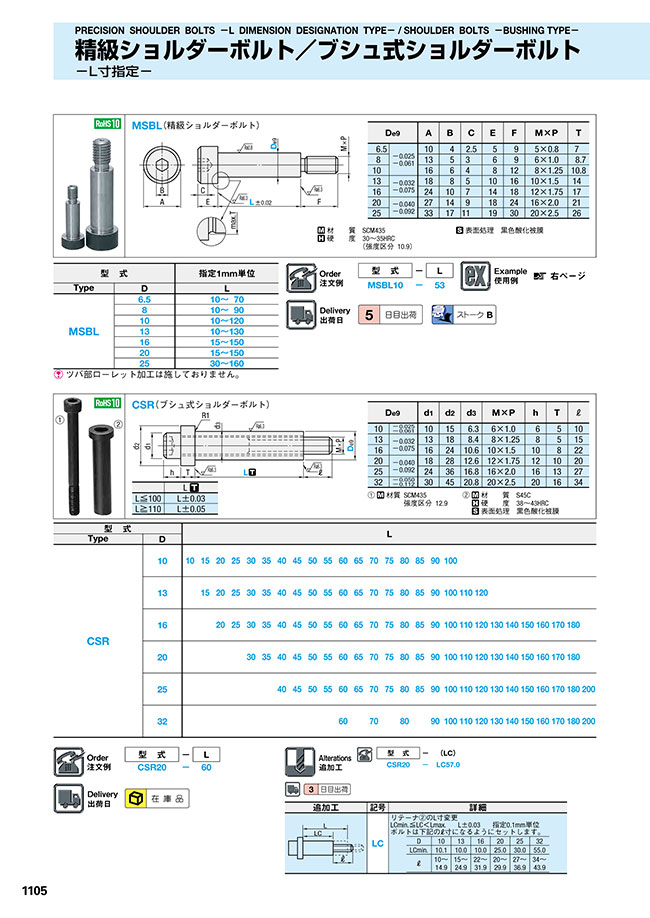

カタログ |P.1105

ミスミ

精級ショルダーボルト -L寸法指定-

4.2

平均満足度4.2

この商品のレビューをみる（24件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

小頭六角穴付ボルト

4.4

通常価格(税別)： 190円 (税込価格：209円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

六角穴付皿ボルト -従来タイプ・JISタイプ- 【金型用標準部品】

4.3

通常価格(税別)： 308円 (税込価格：339円)

通常出荷日：在庫品1日目

L寸法指定の精級ショルダーボルトです。ツバ部ローレット加工は施しておりません。

詳細情報を確認する

ネジピッチ
並目

無料3D-CADライブラリー申し込み受付中

型番

未確定 7 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

外形図・製品仕様

材質	SCM435
硬度	30～35HRC
	（強度区分 10.9）
表面処理	黒色酸化被膜

D_e9		A	B	C	E	F	M×P	T
6.5	-0.025 -0.061	10	4	2.5	5	9	5×0.8	7
8		13	5	3	6	9	6×1.0	8.7
10		16	6	4	8	12	8×1.25	10.8
13	-0.032 -0.075	18	8	5	10	16	10×1.5	14
16	-0.032 -0.075	24	10	7	14	18	12×1.75	17
20	-0.040 -0.092	27	14	9	18	24	16×2.0	21
25	-0.040 -0.092	33	17	11	19	30	20×2.5	26

規格表

型式		指定1mm単位
Type	D	L
MSBL	6.5	10～ 70
	8	10～ 90
	10	10～120
	13	10～130
	16	15～150
	20	15～150
	25	30～160

ツバ部ローレット加工は施しておりません。

注文例

出荷日

絞り込み条件：3 項目の仕様が未選択です

M（呼び径）
- 5
- 6
- 8
- 10
- 12
- 16
- 20
D(外径)(mm)
- 6.5
- 8
- 10
- 13
- 16
- 20
- 25
L(ショルダー部長さ)(mm)
[10-160/1mm単位]
タイプ
- MSBL
CAD
- 2D
- 3D
出荷日
すべて
5日以内

型番リスト

表示件数

型番

M（呼び径）

D(外径)

(mm)

L(ショルダー部長さ)

(mm)

RoHS?

最小発注数量

5	6.5	10 ～ 70	10	1個
6	8	10 ～ 90	10	1個
8	10	10 ～ 120	10	1個
10	13	10 ～ 130	10	1個
12	16	15 ～ 150	10	1個
16	20	15 ～ 150	10	1個
20	25	30 ～ 160	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

詳細情報

基本情報

L寸法指定の精級ショルダーボルトです。ツバ部ローレット加工は施しておりません。

商品担当おすすめ

ミスミ
ワッシャ・スペーサ　－厚さマイナス公差、焼き入れタイプ－
厚さマイナス公差、焼き入れタイプのワッシャ・スペーサーとなります。
ミスミ
スプールリテーナ
スプールリテーナとなります。材質はクロモリ鋼、機械構造用炭素鋼です。
ミスミ
外ネジ式ストリッパボルト
外ネジ式ストリッパボルトのストリッパボルトです。材質はクロモリ鋼、ステンレス鋼より選択可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
