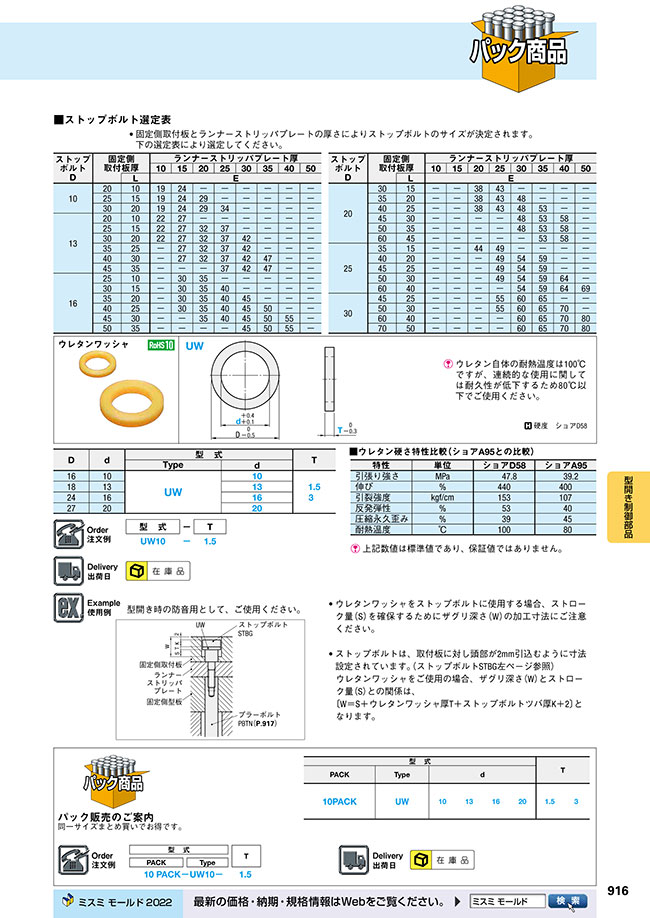

外形図・製品仕様
ウレタン自体の耐熱温度は100℃ですが、連続的な使用に関しては耐久性が低下するため80℃以下でご使用ください。
硬度 ショアD58
| D | d | 型 式 | T | |
|---|---|---|---|---|
| Type | d | |||
| 16 | 10 | UW | 10 | 1.5 3 |
| 18 | 13 | 13 | ||
| 24 | 16 | 16 | ||
| 27 | 20 | 20 | ||
規格表
■ウレタン硬さ特性比較（ショアA95との比較）
| 特性 | 単位 | ショアD58 | ショアA95 |
|---|---|---|---|
| 引張り強さ | MPa | 47.8 | 39.2 |
| 伸び | % | 440 | 400 |
| 引裂強度 | kgf/cm | 153 | 107 |
| 反発弾性 | % | 53 | 40 |
| 圧縮永久歪み | % | 39 | 45 |
| 耐熱温度 | ℃ | 100 | 80 |
上記数値は標準値であり、保証値ではありません。
注文例
出荷日
関連情報
• ウレタンワッシャをストップボルトに使用する場合、ストローク量（S）を確保するためにザグリ深さ（W）の加工寸法にご注意ください。
• ストップボルトは、取付板に対し頭部が2mm引込むように寸法+C28設定されています。（ストップボルトSTBG左ページ参照）ウレタンワッシャをご使用の場合、ザグリ深さ（W）とストローク量（S）との関係は、
〔W＝S+ウレタンワッシャ厚T+ストップボルトツバ厚K+2〕となります。
• ストップボルトは、取付板に対し頭部が2mm引込むように寸法+C28設定されています。（ストップボルトSTBG左ページ参照）ウレタンワッシャをご使用の場合、ザグリ深さ（W）とストローク量（S）との関係は、
〔W＝S+ウレタンワッシャ厚T+ストップボルトツバ厚K+2〕となります。
規格表
| 型 式 | T | |||||||
|---|---|---|---|---|---|---|---|---|---|
| PACK | Type | d | |||||||
| 10PACK | UW | 10 | 13 | 16 | 20 | 1.5 | 3 | ||
注文例
出荷日
絞り込み条件：3 項目の仕様が未選択です
D（外径）(mm)
- 16
- 18
- 24
- 27
d(内径)(mm)
- 10
- 13
- 16
- 20
T(厚さ)(mm)
- 1.5
- 3
タイプ
- 10PACK-UW
- UW
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,570円 ( 2,827円 ) | 在庫品1日目当日出荷可能 |
2,870円 ( 3,157円 ) | 在庫品1日目当日出荷可能 |
2,570円 ( 2,827円 ) | 在庫品1日目当日出荷可能 |
2,870円 ( 3,157円 ) | 在庫品1日目当日出荷可能 |
2,570円 ( 2,827円 ) | 在庫品1日目当日出荷可能 |
2,870円 ( 3,157円 ) | 在庫品1日目当日出荷可能 |
2,870円 ( 3,157円 ) | 在庫品1日目当日出荷可能 |
3,270円 ( 3,597円 ) | 在庫品1日目当日出荷可能 |
310円 ( 341円 ) | 在庫品1日目当日出荷可能 |
350円 ( 385円 ) | 在庫品1日目当日出荷可能 |
310円 ( 341円 ) | 在庫品1日目当日出荷可能 |
350円 ( 385円 ) | 在庫品1日目当日出荷可能 |
310円 ( 341円 ) | 在庫品1日目当日出荷可能 |
350円 ( 385円 ) | 在庫品1日目当日出荷可能 |
350円 ( 385円 ) | 在庫品1日目当日出荷可能 |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
型開き時の防音用として使用可能なウレタンワッシャとなります。
ウレタンワッシャのレビュー
プラスチック金型
1
1.02021/08/24
選定表に２５、３０があるのに、部品がないのはなぜ？
ストップボルトは２５、３０があるのだから、ウレタンゴムも用意してほし...もっと読む
1人が参考にしています。
農機具の修理
5
5.02018/12/02
純正部品となるとウレタンワッシャーだけでは入手できなかった。
ウレタンワッシャ1個だけで購入できるのは非常に助かります。
1人が参考にしています。
治具
4
4.02022/09/03
金型でインサ－ト治具で
すこし公差ある場合こちらで
吸収してつかいます
非常に便利です
0人が参考にしています。
シリンダエンドでのショック吸収
5
5.02020/10/06
今までは製作図面を書いて発注していましたが、こちらに変更してコストダウン、納期短縮につながりました。
0人が参考にしています。
スペーサーとして
4
4.02020/08/03
プラスチック成形金型のプレートの開き量調整用スペーサーとして使用。実際成形してみて微妙に開き量を減らしたい時にショルダー...もっと読む
0人が参考にしています。
