プラーボルト -めねじタイプ-
未確定：候補が110型番あります。
商品情報

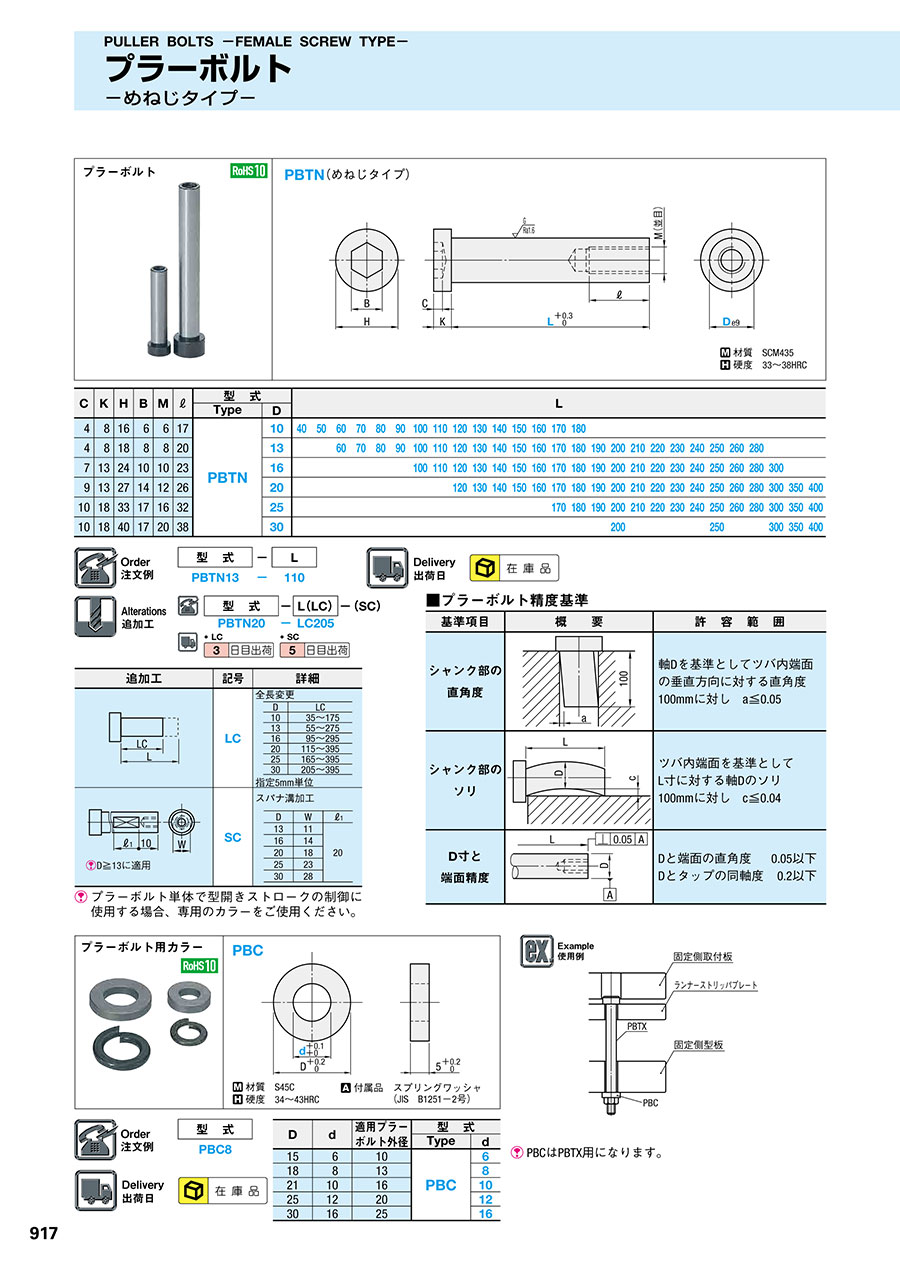

外形図・製品仕様
材質 SCM435
硬度 33～38HRC
規格表
| C | K | H | B | M | ℓ | 型 式 | L | |||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | |||||||||||||||||||||||||||||||||
| 4 | 8 | 16 | 6 | 6 | 17 | PBTN | 10 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | ||||||||||||
| 4 | 8 | 18 | 8 | 8 | 20 | 13 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 | 220 | 230 | 240 | 250 | 260 | 280 | ||||||
| 7 | 13 | 24 | 10 | 10 | 23 | 16 | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 | 220 | 230 | 240 | 250 | 260 | 280 | 300 | |||||||||
| 9 | 13 | 27 | 14 | 12 | 26 | 20 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 | 220 | 230 | 240 | 250 | 260 | 280 | 300 | 350 | 400 | |||||||||
| 10 | 18 | 33 | 17 | 16 | 32 | 25 | 170 | 180 | 190 | 200 | 210 | 220 | 230 | 240 | 250 | 260 | 280 | 300 | 350 | 400 | ||||||||||||||
| 10 | 18 | 40 | 17 | 20 | 38 | 30 | 200 | 250 | 300 | 350 | 400 | |||||||||||||||||||||||
注文例
出荷日
追加工
関連情報
■ プラーボルト精度基準
| 基準項目 | 概要 | 許容範囲 |
|---|---|---|
| シャンク部の直角度 |
| 軸Dを基準としてツバ内端面 の垂直方向に対する直角度 100mmに対し a≦0.05 |
| シャンク部のソリ |
| ツバ内端面を基準として L寸に対する軸Dのソリ 100mmに対し c≦0.04 |
| D寸と端面精度 |
| Dと端面の直角度 0.05以下 Dとタップの同軸度 0.2以下 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
390円 ( 429円 ) | 在庫品1日目当日出荷可能 |
390円 ( 429円 ) | 在庫品1日目当日出荷可能 |
390円 ( 429円 ) | 在庫品1日目当日出荷可能 |
390円 ( 429円 ) | 在庫品1日目当日出荷可能 |
450円 ( 495円 ) | 在庫品1日目当日出荷可能 |
450円 ( 495円 ) | 在庫品1日目当日出荷可能 |
540円 ( 594円 ) | 在庫品1日目当日出荷可能 |
540円 ( 594円 ) | 在庫品1日目当日出荷可能 |
540円 ( 594円 ) | 在庫品1日目当日出荷可能 |
600円 ( 660円 ) | 在庫品1日目当日出荷可能 |
600円 ( 660円 ) | 在庫品1日目当日出荷可能 |
600円 ( 660円 ) | 在庫品1日目当日出荷可能 |
710円 ( 781円 ) | 在庫品1日目当日出荷可能 |
710円 ( 781円 ) | 在庫品1日目当日出荷可能 |
710円 ( 781円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
430円 ( 473円 ) | 在庫品1日目当日出荷可能 |
430円 ( 473円 ) | 在庫品1日目当日出荷可能 |
470円 ( 517円 ) | 在庫品1日目当日出荷可能 |
470円 ( 517円 ) | 在庫品1日目当日出荷可能 |
600円 ( 660円 ) | 在庫品1日目当日出荷可能 |
600円 ( 660円 ) | 在庫品1日目当日出荷可能 |
600円 ( 660円 ) | 在庫品1日目当日出荷可能 |
680円 ( 748円 ) | 在庫品1日目当日出荷可能 |
680円 ( 748円 ) | 在庫品1日目当日出荷可能 |
680円 ( 748円 ) | 在庫品1日目当日出荷可能 |
900円 ( 990円 ) | 在庫品1日目当日出荷可能 |
900円 ( 990円 ) | 在庫品1日目当日出荷可能 |
900円 ( 990円 ) | 在庫品1日目当日出荷可能 |
1,040円 ( 1,144円 ) | 在庫品1日目当日出荷可能 |
1,040円 ( 1,144円 ) | 在庫品1日目当日出荷可能 |
1,040円 ( 1,144円 ) | 在庫品1日目当日出荷可能 |
1,540円 ( 1,694円 ) | 在庫品1日目当日出荷可能 |
1,540円 ( 1,694円 ) | 在庫品1日目当日出荷可能 |
1,540円 ( 1,694円 ) | 在庫品1日目当日出荷可能 |
1,540円 ( 1,694円 ) | 在庫品1日目当日出荷可能 |
1,540円 ( 1,694円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 4日目 |
1,900円 ( 2,090円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
720円 ( 792円 ) | 在庫品1日目当日出荷可能 |
720円 ( 792円 ) | 在庫品1日目当日出荷可能 |
720円 ( 792円 ) | 在庫品1日目当日出荷可能 |
820円 ( 902円 ) | 在庫品1日目当日出荷可能 |
820円 ( 902円 ) | 在庫品1日目当日出荷可能 |
820円 ( 902円 ) | 在庫品1日目当日出荷可能 |
1,060円 ( 1,166円 ) | 在庫品1日目当日出荷可能 |
1,060円 ( 1,166円 ) | 在庫品1日目当日出荷可能 |
1,060円 ( 1,166円 ) | 在庫品1日目当日出荷可能 |
1,210円 ( 1,331円 ) | 在庫品1日目当日出荷可能 |
1,210円 ( 1,331円 ) | 在庫品1日目当日出荷可能 |
1,210円 ( 1,331円 ) | 在庫品1日目当日出荷可能 |
1,760円 ( 1,936円 ) | 在庫品1日目当日出荷可能 |
1,760円 ( 1,936円 ) | 在庫品1日目当日出荷可能 |
1,760円 ( 1,936円 ) | 在庫品1日目当日出荷可能 |
1,760円 ( 1,936円 ) | 在庫品1日目当日出荷可能 |
1,760円 ( 1,936円 ) | 在庫品1日目当日出荷可能 |
2,250円 ( 2,475円 ) | 在庫品1日目当日出荷可能 |
