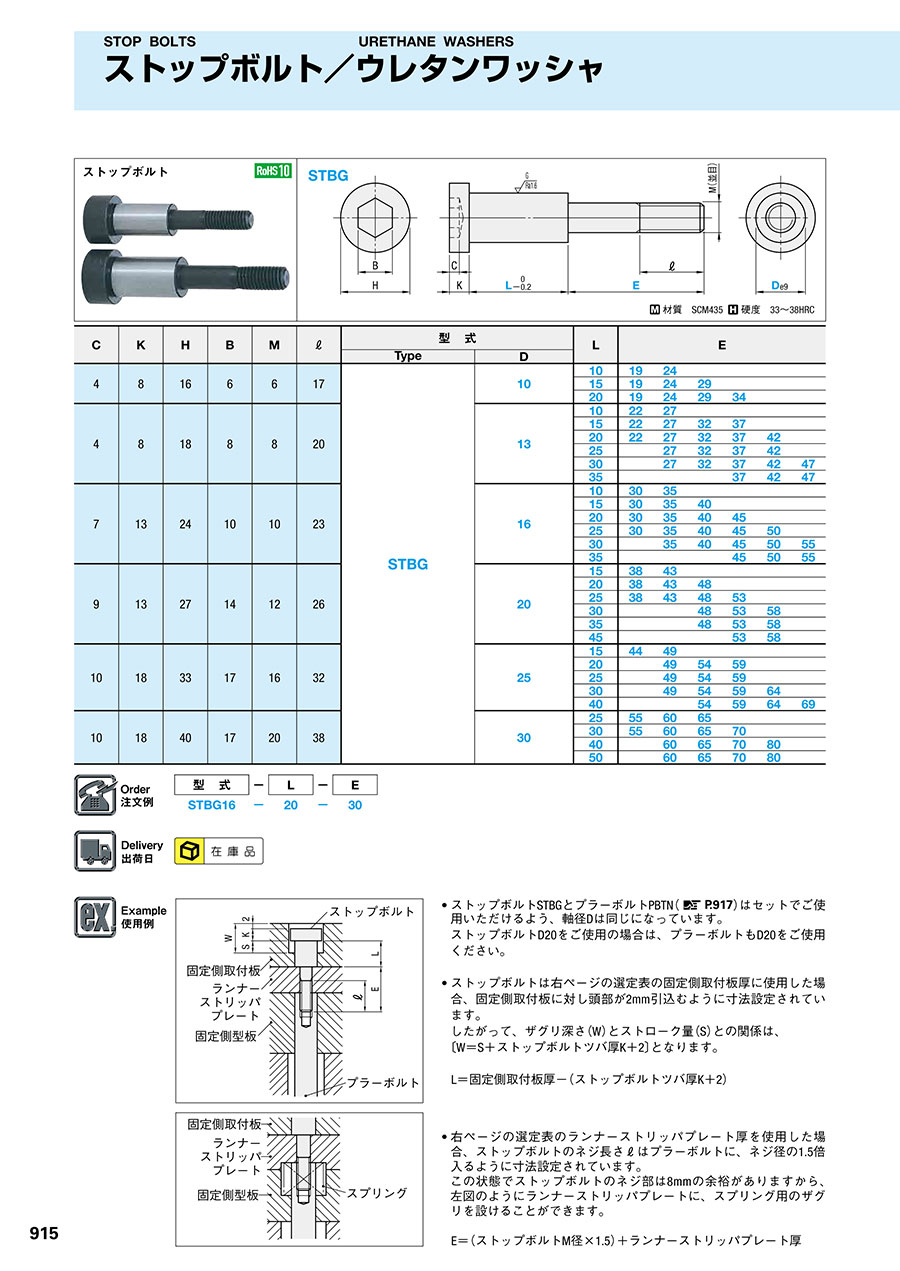

ストップボルト
未確定：候補が102型番あります。
商品情報
外形図・製品仕様
材質 SCM435 硬度 33～38HRC
規格表
| C | K | H | B | M | ℓ | 型式 | L | E | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | |||||||||||||
| 4 | 8 | 16 | 6 | 6 | 17 | STBG | 10 | 10 | 19 | 24 | ||||
| 15 | 19 | 24 | 29 | |||||||||||
| 20 | 19 | 24 | 29 | 34 | ||||||||||
| 4 | 8 | 18 | 8 | 8 | 20 | 13 | 10 | 22 | 27 | |||||
| 15 | 22 | 27 | 32 | 37 | ||||||||||
| 20 | 22 | 27 | 32 | 37 | 42 | |||||||||
| 25 | 27 | 32 | 37 | 42 | ||||||||||
| 30 | 27 | 32 | 37 | 42 | 47 | |||||||||
| 35 | 37 | 42 | 47 | |||||||||||
| 7 | 13 | 24 | 10 | 10 | 23 | 16 | 10 | 30 | 35 | |||||
| 15 | 30 | 35 | 40 | |||||||||||
| 20 | 30 | 35 | 40 | 45 | ||||||||||
| 25 | 30 | 35 | 40 | 45 | 50 | |||||||||
| 30 | 35 | 40 | 45 | 50 | 55 | |||||||||
| 35 | 45 | 50 | 55 | |||||||||||
| 9 | 13 | 27 | 14 | 12 | 26 | 20 | 15 | 38 | 43 | |||||
| 20 | 38 | 43 | 48 | |||||||||||
| 25 | 38 | 43 | 48 | 53 | ||||||||||
| 30 | 48 | 53 | 58 | |||||||||||
| 35 | 48 | 53 | 58 | |||||||||||
| 45 | 53 | 58 | ||||||||||||
| 10 | 18 | 33 | 17 | 16 | 32 | 25 | 15 | 44 | 49 | |||||
| 20 | 49 | 54 | 59 | |||||||||||
| 25 | 49 | 54 | 59 | |||||||||||
| 30 | 49 | 54 | 59 | 64 | ||||||||||
| 40 | 54 | 59 | 64 | 69 | ||||||||||
| 10 | 18 | 40 | 17 | 20 | 38 | 30 | 25 | 55 | 60 | 65 | ||||
| 30 | 55 | 60 | 65 | 70 | ||||||||||
| 40 | 60 | 65 | 70 | 80 | ||||||||||
| 50 | 60 | 65 | 70 | 80 | ||||||||||
注文例
出荷日
関連情報
• ストップボルトSTBGとプラーボルトPBTN（ P.917）はセットでご使用いただけるよう、軸径Dは同じになっています。ストップボルトD20をご使用の場合は、プラーボルトもD20をご使用ください。
• ストップボルトは右ページの選定表の固定側取付板厚に使用した場合、固定側取付板に対し頭部が2mm引込むように寸法設定されています。
したがって、ザグリ深さ（W）とストローク量（S）との関係は、〔W＝S+ストップボルトツバ厚K+2〕となります。
L＝固定側取付板厚-（ストップボルトツバ厚K+2）
• ストップボルトは右ページの選定表の固定側取付板厚に使用した場合、固定側取付板に対し頭部が2mm引込むように寸法設定されています。
したがって、ザグリ深さ（W）とストローク量（S）との関係は、〔W＝S+ストップボルトツバ厚K+2〕となります。
L＝固定側取付板厚-（ストップボルトツバ厚K+2）
• 右ページの選定表のランナーストリッパプレート厚を使用した場合、ストップボルトのネジ長さℓはプラーボルトに、ネジ径の1.5倍入るように寸法設定されています。
この状態でストップボルトのネジ部は8mmの余裕がありますから、左図のようにランナーストリッパプレートに、スプリング用のザグリを設けることができます。
E＝（ストップボルトM径×1.5）+ランナーストリッパプレート厚
この状態でストップボルトのネジ部は8mmの余裕がありますから、左図のようにランナーストリッパプレートに、スプリング用のザグリを設けることができます。
E＝（ストップボルトM径×1.5）+ランナーストリッパプレート厚
■ストップボルト選定表
• 固定側取付板とランナーストリッパプレートの厚さによりストップボルトのサイズが決定されます。
下の選定表により選定してください。
| ストップ ボルト D | 固定側 取付板厚 | ランナーストリッパプレート厚 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | |||
| L | E | |||||||||
| 20 | 30 | 15 | - | - | 38 | 43 | - | - | - | - |
| 35 | 20 | - | - | 38 | 43 | 48 | - | - | - | |
| 40 | 25 | - | - | 38 | 43 | 48 | 53 | - | - | |
| 45 | 30 | - | - | - | - | 48 | 53 | 58 | - | |
| 50 | 35 | - | - | - | - | 48 | 53 | 58 | - | |
| 60 | 45 | - | - | - | - | - | 53 | 58 | - | |
| 25 | 35 | 15 | - | - | 44 | 49 | - | - | - | - |
| 40 | 20 | - | - | - | 49 | 54 | 59 | - | - | |
| 45 | 25 | - | - | - | 49 | 54 | 59 | - | - | |
| 50 | 30 | - | - | - | 49 | 54 | 59 | 64 | - | |
| 60 | 40 | - | - | - | - | 54 | 59 | 64 | 69 | |
| 30 | 45 | 25 | - | - | - | 55 | 60 | 65 | - | - |
| 50 | 30 | - | - | - | 55 | 60 | 65 | 70 | - | |
| 60 | 40 | - | - | - | - | 60 | 65 | 70 | 80 | |
| 70 | 50 | - | - | - | - | 60 | 65 | 70 | 80 | |
| ストップ ボルト D | 固定側 取付板厚 | ランナーストリッパプレート厚 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | |||
| L | E | |||||||||
| 10 | 20 | 10 | 19 | 24 | - | - | - | - | - | - |
| 25 | 15 | 19 | 24 | 29 | - | - | - | - | - | |
| 30 | 20 | 19 | 24 | 29 | 34 | - | - | - | - | |
| 13 | 20 | 10 | 22 | 27 | - | - | - | - | - | - |
| 25 | 15 | 22 | 27 | 32 | 37 | - | - | - | - | |
| 30 | 20 | 22 | 27 | 32 | 37 | 42 | - | - | - | |
| 35 | 25 | - | 27 | 32 | 37 | 42 | - | - | - | |
| 40 | 30 | - | 27 | 32 | 37 | 42 | 47 | - | - | |
| 45 | 35 | - | - | - | 37 | 42 | 47 | - | - | |
| 16 | 25 | 10 | - | 30 | 35 | - | - | - | - | - |
| 30 | 15 | - | 30 | 35 | 40 | - | - | - | - | |
| 35 | 20 | - | 30 | 35 | 40 | 45 | - | - | - | |
| 40 | 25 | - | 30 | 35 | 40 | 45 | 50 | - | - | |
| 45 | 30 | - | - | 35 | 40 | 45 | 50 | 55 | - | |
| 50 | 35 | - | - | - | - | 45 | 50 | 55 | - | |
