エジェクタプレート戻り確認スイッチ
未確定：候補が7型番あります。
商品情報

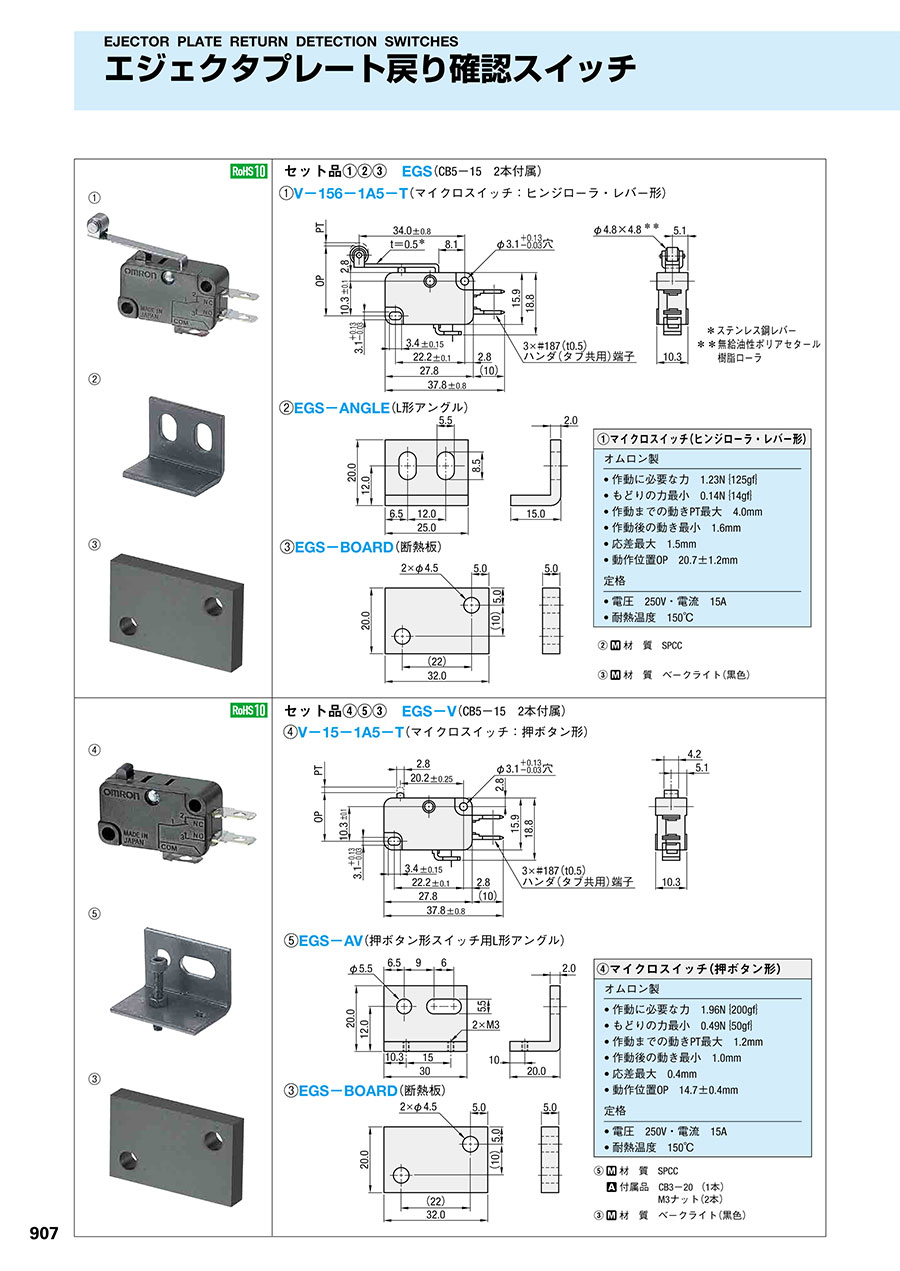

外形図・製品仕様
※ステンレス鋼レバー
※※ 無給油性ポリアセタール樹脂ローラ
| ①マイクロスイッチ（ヒンジローラ・レバー形） | ||
|---|---|---|
| オムロン製 | ||
| •作動に必要な力 1.23N｛125gf｝ •もどりの力最小 0.14N｛14gf｝ •作動までの動きPT最大 4.0mm •作動後の動き最小 1.6mm •応差最大 1.5mm •動作位置OP 20.7±1.2mm | ||
| 定格 | ||
| •電圧 250V・電流 15A •耐熱温度 150℃ | ||
② 材質 SPCC
③ 材質 ベークライト（黒色）
| ④マイクロスイッチ（押ボタン形） | ||
|---|---|---|
| オムロン製 | ||
| •作動に必要な力 1.96N｛200gf｝ •もどりの力最小 0.49N｛50gf｝ •作動までの動きPT最大 1.2mm •作動後の動き最小 1.0mm •応差最大 0.4mm •動作位置OP 14.7±0.4mm | ||
| 定格 | ||
| •電圧 250V・電流 15A •耐熱温度 150℃ | ||
| ⑤ | 材質 | SPCC | |
| 付属品 | CB3-20 （1本） | ||
| M3ナット（2本） | |||
| ③ | 材質 | ベークライト（黒色） |
| 部品No. | 型式 | ||||
|---|---|---|---|---|---|
| セット品 | ①②③ | EGS （CB5-15 2本付属） | |||
| セット品 | ④⑤③ | EGS-V （CB5-15 2本付属） | |||
| スイッチ | ① | V-156-1A5-T | |||
| アングル | ② | EGS-ANGLE | |||
| 断熱板 | ③ | EGS-BOARD | |||
| スイッチ | ④ | V-15-1A5-T | |||
| アングル | ⑤ | EGS-AV | |||
セット品以外の場合CB5-15は付属しません。
注文例
出荷日
関連情報
• モールドベースの穴加工例
| 穴加工例 | 確認スイッチ取り付け例 | |
|---|---|---|
| ■EGS・EGS-V
| ■EGS
| • レバーのON点はL形アングルの高さで調整します。 |
■EGS
| • EGS用に穴加工された金型にEGS-Vを取り付けて 使用する場合は、M3ボルトをL形アングルの右側 へ取り付けます。 • ボタンのON点はM3ボルトの位置で調整します。 | |
| ※ストップピン・ストップリング P.906 を使用した例です。 | ||
| ■EGS-V
| ■EGS-V
| • ボタンのON点はM3ボルトの位置で調整します。 • M3ボルトはL形アングルの左側へ取り付けます。 • L形アングルの取り付けはM5ボルト2本で行います。 |
| ※ストップピン・ストップリング P.906 を使用した例です。 | ||
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,860円 ( 2,046円 ) | 在庫品1日目当日出荷可能 |
920円 ( 1,012円 ) | 在庫品1日目当日出荷可能 |
1,000円 ( 1,100円 ) | 在庫品1日目当日出荷可能 |
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
1,930円 ( 2,123円 ) | 在庫品1日目当日出荷可能 |
560円 ( 616円 ) | 在庫品1日目当日出荷可能 |
590円 ( 649円 ) | 在庫品1日目当日出荷可能 |
カタログ
エジェクタプレート戻り確認スイッチのレビュー
成形時のEP戻り確認
4
4.02016/09/20
成型業者からの指示で設置。
特に問題なく使用できていると思われます。
3人が参考にしています。
エジェクタプレートの戻り確認用として使用。
4
4.02018/07/27
とてもコンパクトで使い易いです。サイズが小さい型でも余裕を持って取付け出来ます。
1人が参考にしています。
プラ型のエジェクタプレート戻り確認用（型屋）
4
4.02024/07/11
金型用としてはあまり良くないけれど、多くの方が使ってますし、他に良い物もないので、私も仕方なく使っております。金型移動時...もっと読む
0人が参考にしています。
金型の戻り検出に使用
3
3.02023/06/29
一時は供給に不安が有ったが、今は解消された模様。本体が樹脂製なので金型保管時や成形機に型取付時には気を付けて作業しないと...もっと読む
0人が参考にしています。
コロナで在庫不足になった
5
5.02023/05/10
いつでも購入可能だと思っていたこの部品ですが、コロナで在庫不足に陥り購入ができなくなりました。他のネットサイトで何とか間...もっと読む
0人が参考にしています。
