スペーサリング
未確定：候補が19型番あります。
商品情報
外形図・製品仕様
材質 S45C（生材）
規格表
| d | 型 式 | |
|---|---|---|
| Type | D | |
| 5.5 | SPWD （ダイカスト用） | 13 |
| 6.5 | 16 | |
| 8.5 | 20 | |
| 10.5 | 25 | |
| 12.5 | 30 | |
注文例
| 型式 | |
| SPWD 16 |
出荷日
外形図・製品仕様
材質 S45C
規格表
| D | 型 式 | d | |
|---|---|---|---|
| 13 | SPW | 13 | 4.5 |
| 5.5 | |||
| 6.5 | |||
| 16 | 16 | 6.5 | |
| 8.5 | |||
| 20 | 20 | 8.5 | |
| 10.5 | |||
| 25 | 25 | 10.5 | |
| 12.5 | |||
注文例
出荷日
外形図・製品仕様
材質 S45C
規格表
| D | K | 型 式 | d | |
|---|---|---|---|---|
| 13 | 5 | SPWG | 13 | 5.5 |
| 6.5 | ||||
| 16 | 6 | 16 | 8.5 | |
| 20 | 7 | 20 | 10.5 | |
| 25 | 8 | 25 | 12.5 | |
注文例
| 型式 | - | d | |
| SPWG25 | - | 12.5 |
出荷日
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
110円 ( 121円 ) | 在庫品1日目当日出荷可能 |
110円 ( 121円 ) | 在庫品1日目当日出荷可能 |
110円 ( 121円 ) | 在庫品1日目当日出荷可能 |
110円 ( 121円 ) | 在庫品1日目当日出荷可能 |
110円 ( 121円 ) | 在庫品1日目当日出荷可能 |
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
200円 ( 220円 ) | 在庫品1日目当日出荷可能 |
200円 ( 220円 ) | 在庫品1日目当日出荷可能 |
300円 ( 330円 ) | 在庫品1日目当日出荷可能 |
300円 ( 330円 ) | 在庫品1日目当日出荷可能 |
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
170円 ( 187円 ) | 在庫品1日目当日出荷可能 |
170円 ( 187円 ) | 在庫品1日目当日出荷可能 |
170円 ( 187円 ) | 在庫品1日目当日出荷可能 |
230円 ( 253円 ) | 在庫品1日目当日出荷可能 |
230円 ( 253円 ) | 在庫品1日目当日出荷可能 |

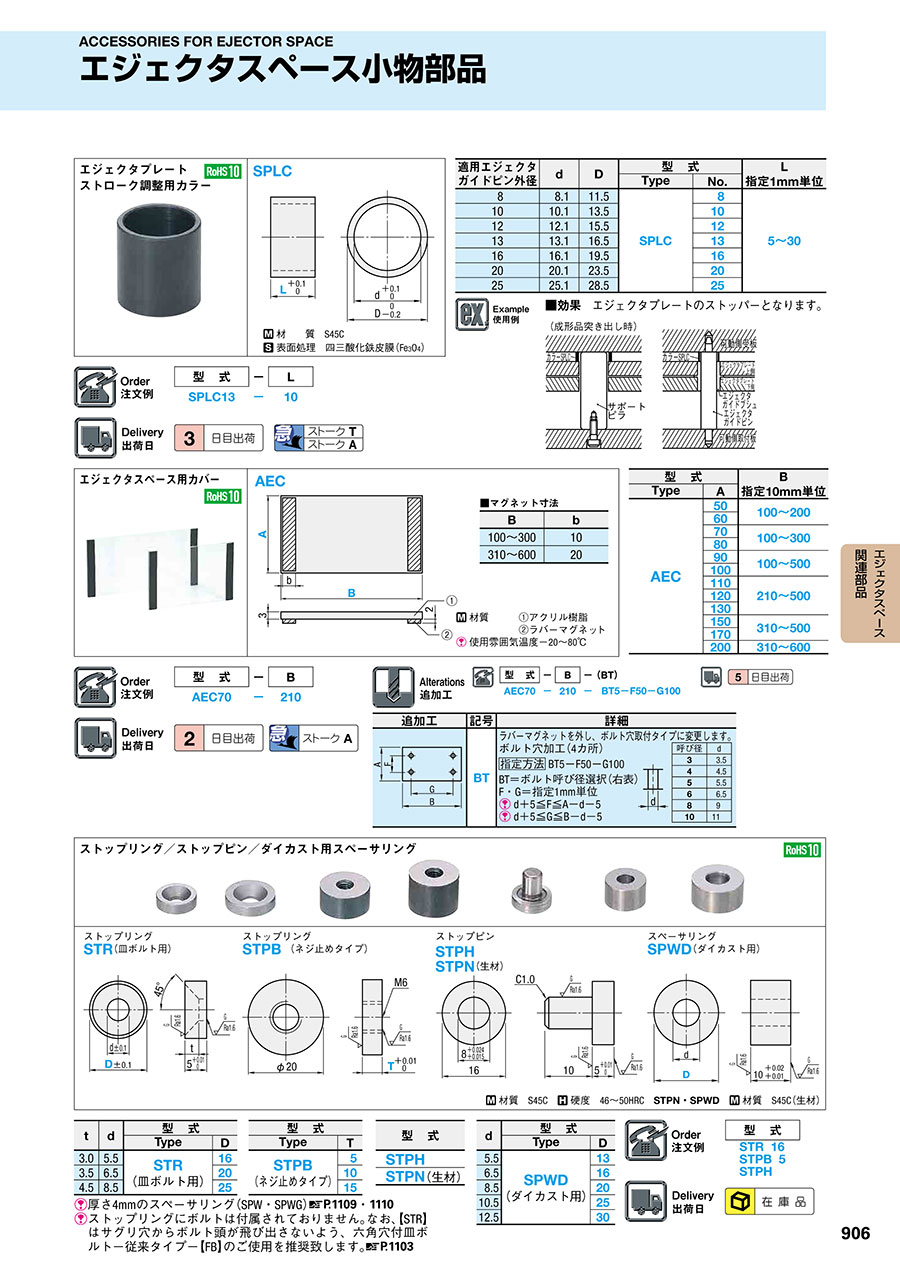

カタログ
スペーサリングのレビュー
納入部品として使用
5
5.02023/02/13
少量受注で製作するよりコスパが良く、品質精度も問題なく使用出来ました。小物部品はこれからも利用させていただくようにしまし...もっと読む
0人が参考にしています。
急に必要になり
4
4.02023/02/06
単品購入ができますので、必要個数での購入ができ不要在庫を持たなくて良いので助かります。
0人が参考にしています。
プレート同士のスペース
5
5.02022/02/22
エジェクターピンのあたまの高さの隙間を作るためにプレート同士の取り付けボルト穴に挟んで使用しています。もう何十年と同じも...もっと読む
0人が参考にしています。
金型部品として
5
5.02022/02/19
バネの長さが足りない金型があり
ちょうど利用できる金型がありましたので、使用しました。
問題なく使用できています。
数も...もっと読む
0人が参考にしています。
機械の組立て
4
4.02021/11/26
機械の組立時にスペーサーとして使用しました。
客先指定でしたので注文しましたが寸法等も問題なく使用出来ました。
0人が参考にしています。
