サポートピラ -ノック穴付タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：2日目一部当日出荷可能
ノック穴付タイプのサポートピラとなります。材質はS45Cです。
未確定：候補が12型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

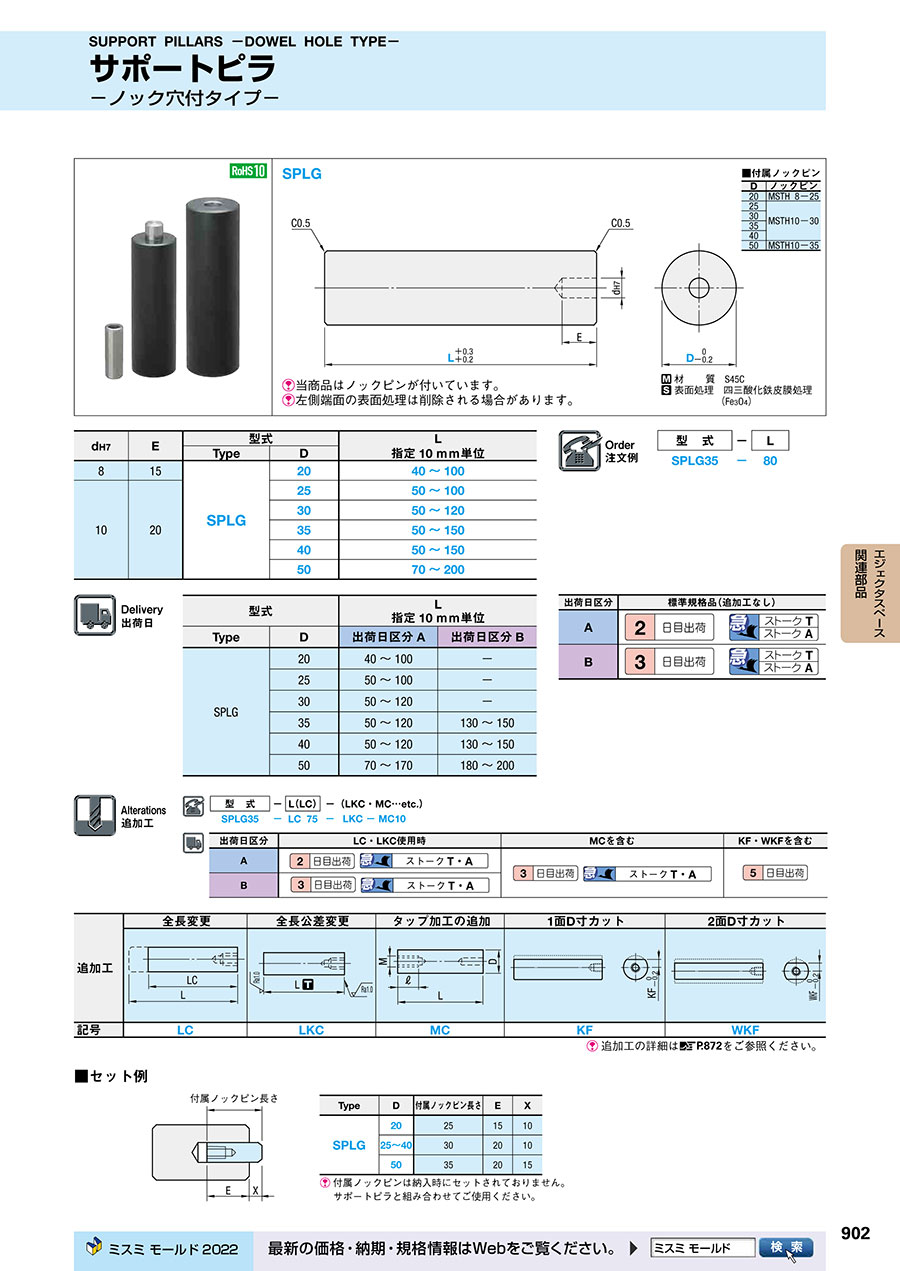

外形図・製品仕様
当商品はノックピンが付いています。
左側端面の表面処理は削除される場合があります。
■付属ノックピン
| D | ノックピン |
|---|---|
| 20 | MSTH 8-25 |
| 25 | MSTH10-30 |
| 30 | |
| 35 | |
| 40 | |
| 50 | MSTH10-35 |
| 材質 | S45C |
| 表面処理 | 四三酸化鉄皮膜処理 |
| （Fe3O4） |
規格表
| dH7 | E | 型式 | L 指定10mm単位 | |
|---|---|---|---|---|
| Type | D | |||
| 8 | 15 | SPLG | 20 | 40～100 |
| 10 | 20 | 25 | 50～100 | |
| 30 | 50～120 | |||
| 35 | 50～150 | |||
| 40 | 50～150 | |||
| 50 | 70～200 | |||
注文例
出荷日
| 型式 | L 指定10mm単位 | ||
|---|---|---|---|
| Type | D | 出荷日区分A | 出荷日区分B |
| SPLG | 20 | 40～100 | - |
| 25 | 50～100 | - | |
| 30 | 50～120 | - | |
| 35 | 50～120 | 130～150 | |
| 40 | 50～120 | 130～150 | |
| 50 | 70～170 | 180～200 | |
追加工
追加工の詳細は P.872をご参照ください。
関連情報
| |||||||
| Type | D | 付属ノックピン長さ | E | X | |||
|---|---|---|---|---|---|---|---|
| SPLG | 20 | 25 | 15 | 10 | |||
| 25～40 | 30 | 20 | 10 | ||||
| 50 | 35 | 20 | 15 | ||||
| 付属ノックピンは納入時にセットされておりません。 サポートピラと組み合わせてご使用ください。 | |||||||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
カタログ
