サポートピラ -タップ付タイプ-

カタログ |P.901

数量スライド割引
一部当日出荷可能

4.4

平均満足度4.4

この商品のレビューをみる（33件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

サポートピラ -ボルト穴タイプ-

4.3

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

サポートピラ -ノック穴付タイプ-

4.1

通常出荷日：2 日目

タップ付タイプのサポートピラとなります。材質はS45Cです。

詳細情報を確認する

形状タイプ
タップ付

無料3D-CADライブラリー申し込み受付中

未確定：候補が150型番あります。

商品情報
型番リスト
詳細情報

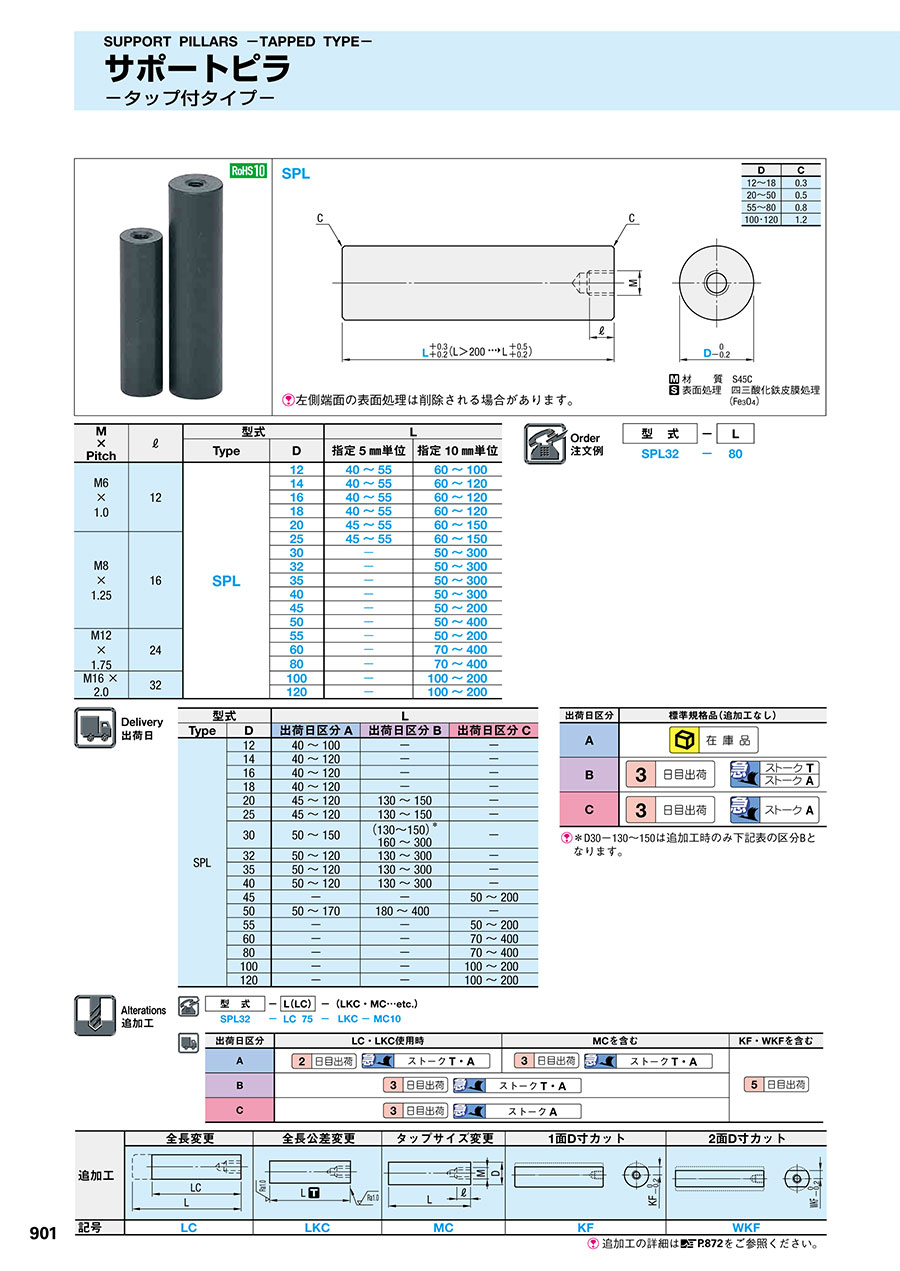

カタログ

商品情報

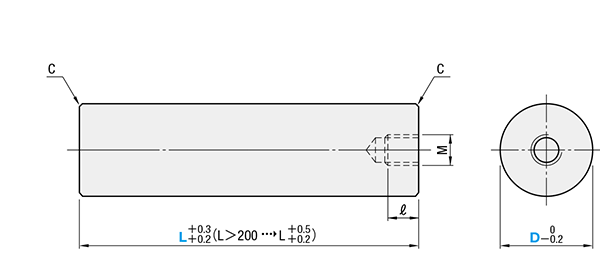

外形図・製品仕様

左側端面の表面処理は削除される場合があります。

D	C
12～18	0.3
20～50	0.5
55～80	0.8
100・120	1.2

材質	S45C
表面処理	四三酸化鉄皮膜処理
	（Fe₃O₄）

規格表

M × Pitch	ℓ	型式		L
M × Pitch	ℓ	Type	D	指定5mm単位	指定10mm単位
M6 × 1.0	12	SPL	12	40～55	60～100
			14	40～55	60～120
			16	40～55	60～120
			18	40～55	60～120
			20	45～55	60～150
M8 × 1.25	16		25	45～55	60～150
			30	-	50～300
			32	-	50～300
			35	-	50～300
			40	-	50～300
			45	-	50～200
			50	-	50～400
M12 × 1.75	24		55	-	50～200
			60	-	70～400
			80	-	70～400
M16 × 2.0	32		100	-	100～200
M16 × 2.0	32		120	-	100～200

注文例

出荷日

型式		L
Type	D	出荷日区分A	出荷日区分B	出荷日区分C
SPL	12	40～100	-	-
	14	40～120	-	-
	16	40～120	-	-
	18	40～120	-	-
	20	45～120	130～150	-
	25	45～120	130～150	-
	30	50～150	（130～150）※ 160～300	-
	32	50～120	130～300	-
	35	50～120	130～300	-
	40	50～120	130～300	-
	45	-	-	50～200
	50	50～170	180～400	-
	55	-	-	50～200
	60	-	-	70～400
	80	-	-	70～400
	100	-	-	100～200
	120	-	-	100～200

※D30-130～150は追加工時のみ下記表の区分Bとなります。

追加工

追加工の詳細は P.872をご参照ください。

型番リスト

表示件数

型番

D（軸径）

(mm)

追加工

L(全長)

(mm)

LC(全長変更)

(mm)

RoHS?

最小発注数量

12	無し	40	-	10	1個
12	無し	45	-	10	1個
12	無し	50	-	10	1個
12	無し	55	-	10	1個
12	無し	60	-	10	1個
12	無し	70	-	10	1個
12	無し	80	-	10	1個
12	無し	90	-	10	1個
12	無し	100	-	10	1個
12	有り	40 ～ 55	-	10	1個
12	有り	60 ～ 100	-	10	1個
12	有り	-	20 ～ 99	10	1個
14	無し	40	-	10	1個
14	無し	45	-	10	1個
14	無し	50	-	10	1個
14	無し	55	-	10	1個
14	無し	60	-	10	1個
14	無し	70	-	10	1個
14	無し	80	-	10	1個
14	無し	90	-	10	1個
14	無し	100	-	10	1個
14	無し	110	-	10	1個
14	無し	120	-	10	1個
14	有り	40 ～ 55	-	10	1個
14	有り	60 ～ 120	-	10	1個
14	有り	-	20 ～ 119	10	1個
16	無し	40	-	10	1個
16	無し	45	-	10	1個
16	無し	50	-	10	1個
16	無し	55	-	10	1個
16	無し	60	-	10	1個
16	無し	70	-	10	1個
16	無し	80	-	10	1個
16	無し	90	-	10	1個
16	無し	100	-	10	1個
16	無し	110	-	10	1個
16	無し	120	-	10	1個
16	有り	40 ～ 55	-	10	1個
16	有り	60 ～ 120	-	10	1個
16	有り	-	20 ～ 119	10	1個
18	無し	40	-	10	1個
18	無し	45	-	10	1個
18	無し	50	-	10	1個
18	無し	55	-	10	1個
18	無し	60	-	10	1個
18	無し	70	-	10	1個
18	無し	80	-	10	1個
18	無し	90	-	10	1個
18	無し	100	-	10	1個
18	無し	110	-	10	1個
18	無し	120	-	10	1個
18	有り	40 ～ 55	-	10	1個
18	有り	60 ～ 120	-	10	1個
18	有り	-	20 ～ 119	10	1個
20	無し	45	-	10	1個
20	無し	50	-	10	1個
20	無し	55	-	10	1個
20	無し	60	-	10	1個
20	無し	70	-	10	1個
20	無し	80	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

400円 ( 440円 )	在庫品1日目当日出荷可能
400円 ( 440円 )	在庫品1日目当日出荷可能
400円 ( 440円 )	在庫品1日目当日出荷可能
400円 ( 440円 )	在庫品1日目当日出荷可能
400円 ( 440円 )	在庫品1日目当日出荷可能
400円 ( 440円 )	在庫品1日目当日出荷可能
420円 ( 462円 )	在庫品1日目当日出荷可能
420円 ( 462円 )	在庫品1日目当日出荷可能
420円 ( 462円 )	在庫品1日目当日出荷可能
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
410円 ( 451円 )	在庫品1日目当日出荷可能
410円 ( 451円 )	在庫品1日目当日出荷可能
410円 ( 451円 )	在庫品1日目当日出荷可能
410円 ( 451円 )	在庫品1日目当日出荷可能
410円 ( 451円 )	在庫品1日目当日出荷可能
410円 ( 451円 )	在庫品1日目当日出荷可能
440円 ( 484円 )	在庫品1日目当日出荷可能
440円 ( 484円 )	在庫品1日目当日出荷可能
440円 ( 484円 )	在庫品1日目当日出荷可能
440円 ( 484円 )	在庫品1日目当日出荷可能
440円 ( 484円 )	在庫品1日目当日出荷可能
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
420円 ( 462円 )	在庫品1日目当日出荷可能
420円 ( 462円 )	在庫品1日目当日出荷可能
420円 ( 462円 )	在庫品1日目当日出荷可能
420円 ( 462円 )	在庫品1日目当日出荷可能
420円 ( 462円 )	在庫品1日目当日出荷可能
420円 ( 462円 )	在庫品1日目当日出荷可能
470円 ( 517円 )	在庫品1日目当日出荷可能
470円 ( 517円 )	在庫品1日目当日出荷可能
470円 ( 517円 )	在庫品1日目当日出荷可能
470円 ( 517円 )	在庫品1日目当日出荷可能
470円 ( 517円 )	在庫品1日目当日出荷可能
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
430円 ( 473円 )	在庫品1日目当日出荷可能
430円 ( 473円 )	在庫品1日目当日出荷可能
430円 ( 473円 )	在庫品1日目当日出荷可能
430円 ( 473円 )	在庫品1日目当日出荷可能
430円 ( 473円 )	在庫品1日目当日出荷可能
430円 ( 473円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
460円 ( 506円 )	在庫品1日目当日出荷可能
460円 ( 506円 )	在庫品1日目当日出荷可能
460円 ( 506円 )	在庫品1日目当日出荷可能
460円 ( 506円 )	在庫品1日目当日出荷可能
460円 ( 506円 )	在庫品1日目当日出荷可能
540円 ( 594円 )	在庫品1日目当日出荷可能

基本情報

基本情報

タップ付タイプのサポートピラとなります。材質はS45Cです。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
