ミスミ

エジェクタプレートセット用ボルト

エジェクタプレートセット用ボルト

ミスミユニット事例

浮き上がり防止付穴測定治具

無料3D-CADライブラリー申し込み受付中
未確定：候補が44型番あります。
数量：

商品情報

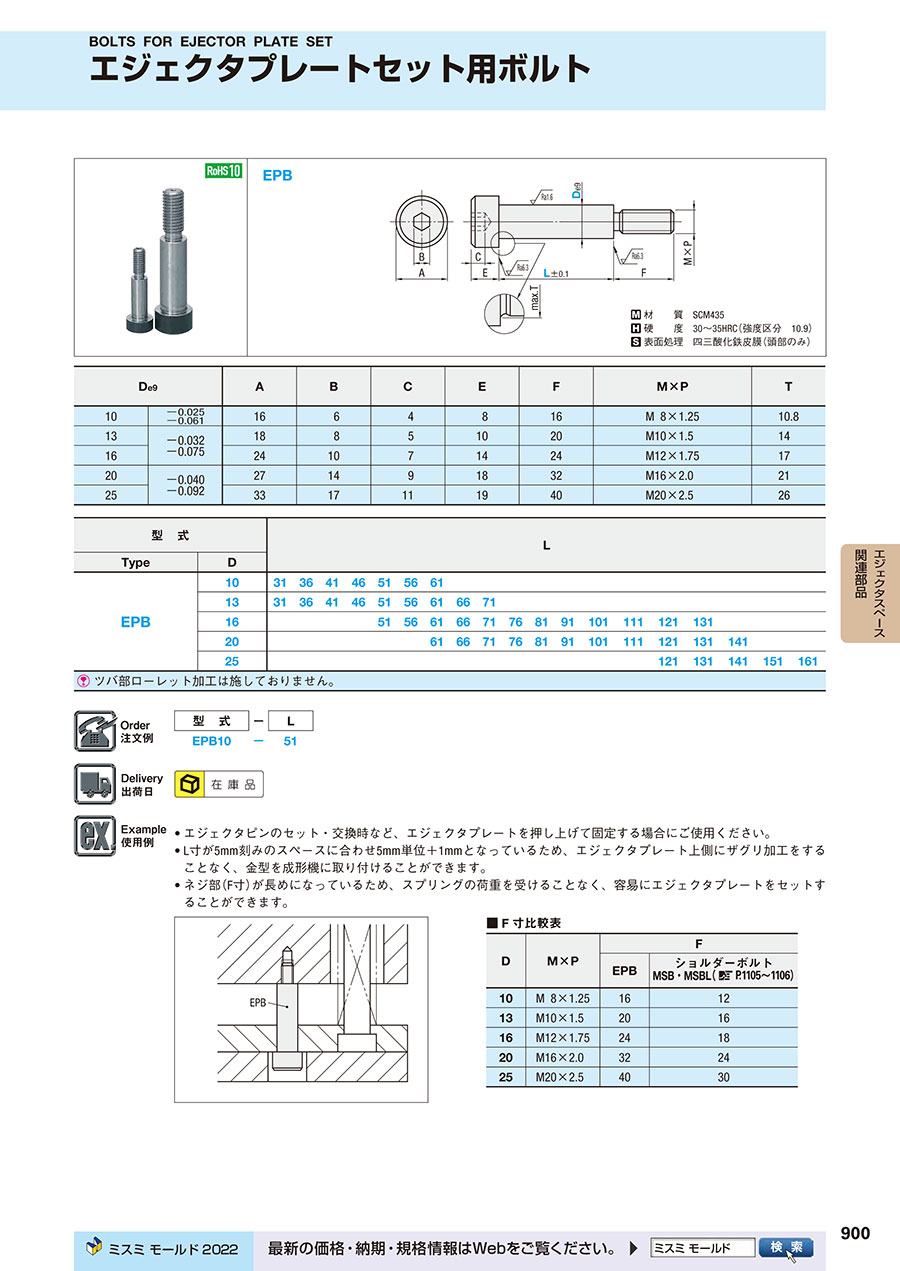

外形図・製品仕様

エジェクタプレートセット用ボルト
 材 質 SCM435
 硬 度30～35HRC（強度区分 10.9）
 表面処理 四三酸化鉄皮膜（頭部のみ

De9ABCEFM×PT
10-0.025
-0.061		1664816M8×1.2510.8
13-0.032
-0.075		18851020M10×1.514
16241071424M12×1.7517
20-0.040
-0.092		271491832M16×2.021
253317111940M20×2.526

規格表

型    式L
TypeD
EPB1031364146515661
13313641465156616671
16    5156616671768191101111121131
20      616671768191101111121131141
25              121131141151161
  ツバ部ローレット加工は施しておりません。

注文例

エジェクタプレートセット用ボルト

出荷日

エジェクタプレートセット用ボルト

関連情報

エジェクタプレートセット用ボルト

• エジェクタピンのセット・交換時など、エジェクタプレートを押し上げて固定する場合にご使用ください。
• L寸が5mm刻みのスペースに合わせ5mm単位+1mmとなっているため、エジェクタプレート上側にザグリ加工をすることなく、金型を成形機に取り付けることができます。
• ネジ部（F寸）が長めになっているため、スプリングの荷重を受けることなく、容易にエジェクタプレートをセットすることができます。



エジェクタプレートセット用ボルト

■ F 寸比較表
DM×PF
EPBショルダーボルト
MSB・MSBL（  P.1105～ 1106）
10M8×1.251612
13M10×1.52016
16M12×1.752418
20M16×2.03224
25M20×2.54030

型番リスト

表示件数
  • 1
    • 型番
    EPB10-31
    EPB10-36
    EPB10-41
    EPB10-46
    EPB10-51
    EPB10-56
    EPB10-61
    EPB13-31
    EPB13-36
    EPB13-41
    EPB13-46
    EPB13-51
    EPB13-56
    EPB13-61
    EPB13-66
    EPB13-71
    EPB16-51
    EPB16-56
    EPB16-61
    EPB16-66
    EPB16-71
    EPB16-76
    EPB16-81
    EPB16-91
    EPB16-101
    EPB16-111
    EPB16-121
    EPB16-131
    EPB20-61
    EPB20-66
    EPB20-71
    EPB20-76
    EPB20-81
    EPB20-91
    EPB20-101
    EPB20-111
    EPB20-121
    EPB20-131
    EPB20-141
    EPB25-121
    EPB25-131
    EPB25-141
    EPB25-151
    EPB25-161

    D(軸径)

    (mm)

    L(軸径部長さ)

    (mm)

    		RoHS?最小発注数量
    10
    31
    10
    1個
    10
    36
    10
    1個
    10
    41
    10
    1個
    10
    46
    10
    1個
    10
    51
    10
    1個
    10
    56
    10
    1個
    10
    61
    10
    1個
    13
    31
    10
    1個
    13
    36
    10
    1個
    13
    41
    10
    1個
    13
    46
    10
    1個
    13
    51
    10
    1個
    13
    56
    10
    1個
    13
    61
    10
    1個
    13
    66
    10
    1個
    13
    71
    10
    1個
    16
    51
    10
    1個
    16
    56
    10
    1個
    16
    61
    10
    1個
    16
    66
    10
    1個
    16
    71
    10
    1個
    16
    76
    10
    1個
    16
    81
    10
    1個
    16
    91
    10
    1個
    16
    101
    10
    1個
    16
    111
    10
    1個
    16
    121
    10
    1個
    16
    131
    10
    1個
    20
    61
    10
    1個
    20
    66
    10
    1個
    20
    71
    10
    1個
    20
    76
    10
    1個
    20
    81
    10
    1個
    20
    91
    10
    1個
    20
    101
    10
    1個
    20
    111
    10
    1個
    20
    121
    10
    1個
    20
    131
    10
    1個
    20
    141
    10
    1個
    25
    121
    10
    1個
    25
    131
    10
    1個
    25
    141
    10
    1個
    25
    151
    10
    1個
    25
    161
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    890円
    ( 979円 )
    在庫品1日目当日出荷可能
    890円
    ( 979円 )
    在庫品1日目当日出荷可能
    890円
    ( 979円 )
    在庫品1日目当日出荷可能
    890円
    ( 979円 )
    在庫品1日目当日出荷可能
    890円
    ( 979円 )
    在庫品1日目当日出荷可能
    890円
    ( 979円 )
    在庫品1日目当日出荷可能
    890円
    ( 979円 )
    在庫品1日目当日出荷可能
    1,030円
    ( 1,133円 )
    在庫品1日目当日出荷可能
    1,030円
    ( 1,133円 )
    在庫品1日目当日出荷可能
    1,030円
    ( 1,133円 )
    在庫品1日目当日出荷可能
    1,030円
    ( 1,133円 )
    在庫品1日目当日出荷可能
    1,030円
    ( 1,133円 )
    在庫品1日目当日出荷可能
    1,030円
    ( 1,133円 )
    在庫品1日目当日出荷可能
    1,030円
    ( 1,133円 )
    在庫品1日目当日出荷可能
    1,030円
    ( 1,133円 )
    在庫品1日目当日出荷可能
    1,030円
    ( 1,133円 )
    在庫品1日目当日出荷可能
    1,180円
    ( 1,298円 )
    在庫品1日目当日出荷可能
    1,180円
    ( 1,298円 )
    在庫品1日目当日出荷可能
    1,180円
    ( 1,298円 )
    在庫品1日目当日出荷可能
    1,180円
    ( 1,298円 )
    在庫品1日目当日出荷可能
    1,180円
    ( 1,298円 )
    在庫品1日目当日出荷可能
    1,180円
    ( 1,298円 )
    在庫品1日目当日出荷可能
    1,180円
    ( 1,298円 )
    在庫品1日目当日出荷可能
    1,180円
    ( 1,298円 )
    在庫品1日目当日出荷可能
    1,180円
    ( 1,298円 )
    在庫品1日目当日出荷可能
    1,180円
    ( 1,298円 )
    在庫品1日目当日出荷可能
    1,180円
    ( 1,298円 )
    在庫品1日目当日出荷可能
    1,180円
    ( 1,298円 )
    在庫品1日目当日出荷可能
    1,400円
    ( 1,540円 )
    在庫品1日目当日出荷可能
    1,400円
    ( 1,540円 )
    在庫品1日目当日出荷可能
    1,400円
    ( 1,540円 )
    在庫品1日目当日出荷可能
    1,400円
    ( 1,540円 )
    在庫品1日目当日出荷可能
    1,400円
    ( 1,540円 )
    在庫品1日目当日出荷可能
    1,400円
    ( 1,540円 )
    在庫品1日目当日出荷可能
    1,400円
    ( 1,540円 )
    在庫品1日目当日出荷可能
    1,400円
    ( 1,540円 )
    在庫品1日目当日出荷可能
    1,400円
    ( 1,540円 )
    在庫品1日目当日出荷可能
    1,400円
    ( 1,540円 )
    在庫品1日目当日出荷可能
    1,400円
    ( 1,540円 )
    在庫品1日目当日出荷可能
    1,800円
    ( 1,980円 )
    在庫品1日目当日出荷可能
    1,800円
    ( 1,980円 )
    在庫品1日目当日出荷可能
    1,800円
    ( 1,980円 )
    在庫品1日目当日出荷可能
    1,800円
    ( 1,980円 )
    在庫品1日目当日出荷可能
    1,800円
    ( 1,980円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    エジェクタプレートセット用ボルトです。エジェクタプレートを押し上げて固定する場合にご使用ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    エジェクタプレートセット用ボルトのレビュー
    4平均満足度：4.015件のレビュー
    Ｅｐｉｎの組込みを容易にする為に使用。
    5
    満足度：5.02021/06/02
    通常は取付板から直接締付けて組むのですが、Ｅｐｉｎの効き代が短い型等に使用します。エジェクタスペースより１ｍｍ長く設定さ...もっと読む
    1人が参考にしています。
    金型
    4
    満足度：4.02022/07/05
    金型の破損防止に便利だと思います。よく使用していますが、問題なく使用しています。
    0人が参考にしています。
    樹脂金型製作用
    4
    満足度：4.02022/03/22
    ねじ部が長いため押出板の組みバラシに便利です。 角エジェクタピンやルーズコアを使用する金型には常設しています。
    0人が参考にしています。
    プレ−ト
    4
    満足度：4.02021/05/29
    押しピンが組付け時 おれるのをかなりの確率で 防げます 便利です　
    0人が参考にしています。
    組付け
    4
    満足度：4.02020/12/23
    こちらがあるとバネのはりぶんを こちらで補えて 組付け時押しピン折れが防げますね
    0人が参考にしています。
    15件全て見る
