エジェクタプレート早戻し装置
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：3日目
ブシュ、カムロッド、ブッシュピン、スペーサーで構成されるエジェクタプレート早戻し装置です。
未確定：候補が20型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

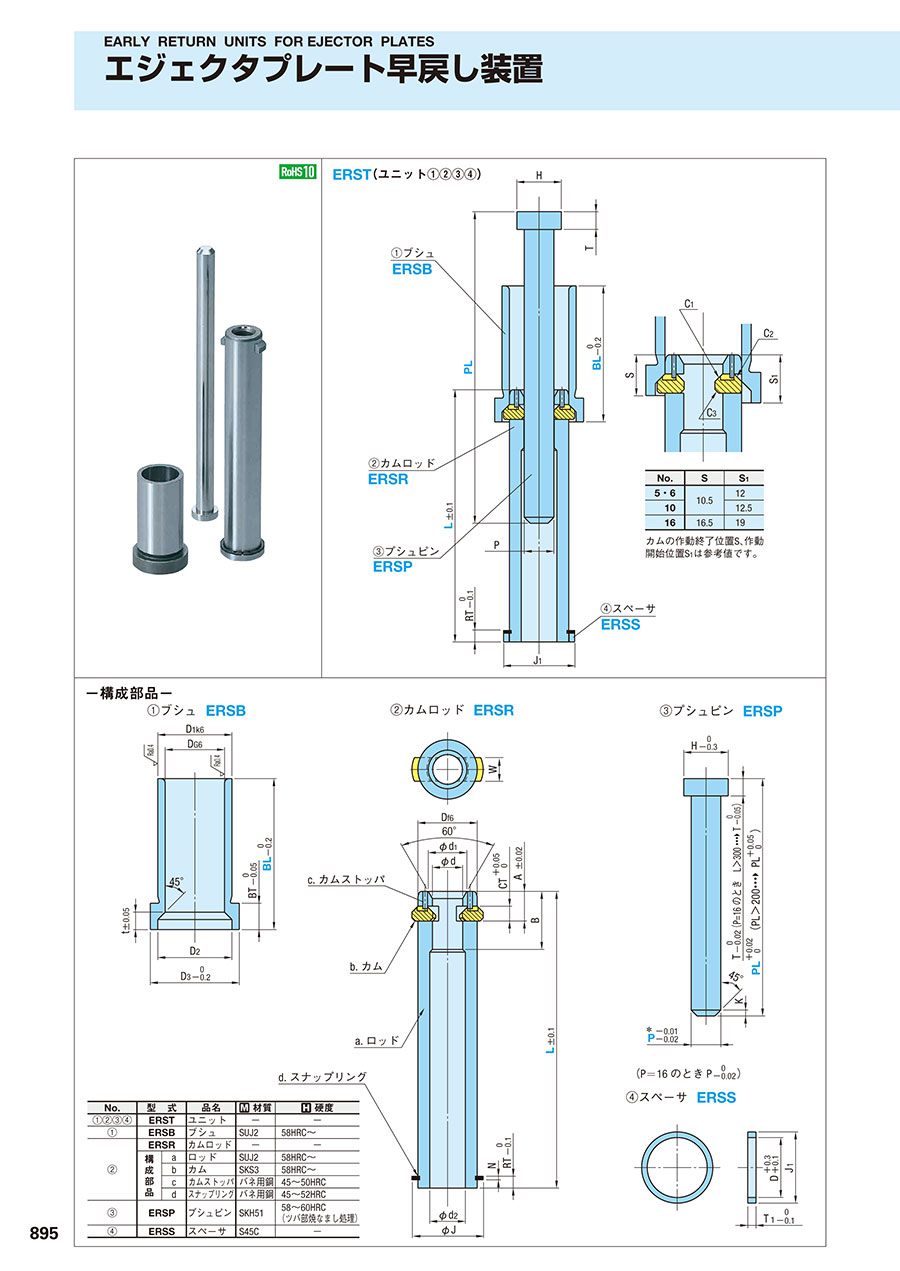

外形図・製品仕様
| No. | S | S1 |
|---|---|---|
| 5・6 | 10.5 | 12 |
| 10 | 12.5 | |
| 16 | 16.5 | 19 |
カムの作動終了位置S、作動開始位置S1は参考値です。
| No. | 型 式 | 品名 | [ M ] 材質 | [ H ] 硬度 | |
|---|---|---|---|---|---|
| （1）（2）（3）（4） | ERST | ユニット | - | - | |
| （1） | ERSB | ブシュ | SUJ2 | 58HRC～ | |
| （2） | ERSR | カムロッド | - | - | |
| 構 成 部 品 | a | ロッド | SUJ2 | 58HRC～ | |
| b | カム | SKS3 | 58HRC～ | ||
| c | カムストッパ | バネ用鋼 | 45～50HRC | ||
| d | スナップリング | バネ用鋼 | 45～52HRC | ||
| （3） | ERSP | プシュピン | SKH51 | 58～60HRC （ツバ部焼なまし処理） | |
| （4） | ERSS | スペーサ | S45C | - | |
規格表
| 型 式 | （1）ブシュ | （2）カムロッド （a・b・c・dのセット品） | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | No. | DG6 | D1k6 | D2 | D3 | BT | t | d | d1 | d2 | Df6 | C1 | C2 | C3 | J | N | RT | CT | A | B | W |
| ERST | 5 | 12 ［+0.017/+0.006］ | 16 ［+0.015/+0.002］ | 16 | 19 | 8 | 5.5 | 5 | 6.8 | 7 | 12 ［+0.016/+0.027］ | 1.5 | 1.5 | 1 | 16 | 1 | 4 | 5 | 10 | 15 | 4.4 |
| 6 | 15 ［+0.017/+0.006］ | 20 ［+0.015/+0.002］ | 19 | 24 | 6 | 8 | 8 | 15 ［+0.016/+0.027］ | 18.6 | 18 | 5.6 | ||||||||||
| 10 | 20 ［+0.020/+0.007］ | 25 ［+0.015/+0.002］ | 25 | 30 | 10 | 12 | 12 | 20 ［+0.000/+0.033］ | 2 | 2 | 1 | 24.5 | 1.2 | 25 | 9 | ||||||
| 16 | 30 ［+0.020/+0.007］ | 40 ［+0.018/+0.002］ | 36 | 46 | 13 | 8.5 | 16 | 19 | 18 | 30 ［+0.000/+0.033］ | 2.5 | 2.5 | 1.5 | 35.5 | 1.5 | 8 | 8 | 16 | 32 | 14 | |
| （3）プシュピン | （4）スペーサ | 型 式 | （1）ブシュ長さ | （2）カムロッド長さ | （3）プシュピン長さ | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| P | H | T | K | D | J1 | T1 | Type | No. | BL 指定1mm単位 | L 指定0.5mm単位 | PL 指定0.01mm単位 |
| 5 | 8 | 6 | 1.5 | 12 | 16 | 3 | ERST | 5 | 20～50 | 50.0～100.0 | 50.00～150.00 |
| 6 | 10 | 6 | 2 | 15 | 18.8 | 6 | 25～60 | 50.0～100.0 | 50.00～200.00 | ||
| 100.5～125.0 | |||||||||||
| 10 | 15 | 8 | 2 | 20 | 24.5 | 2.8 | 10 | 35～100 | 60.0～100.0 | 50.00～300.00 | |
| 100.5～160.0 | |||||||||||
| 16 | 21 | 8 | 4 | 30 | 35.5 | 6.5 | 16 | 40～100 | 60.0～100.0 | 50.00～350.00 | |
| 100.5～160.0 | |||||||||||
■構成部品（単体）
（1）ブシュ
（2）カムロッド（a・b・c・dのセット品）
| 型 式 | BL 指定1mm単位 | |
|---|---|---|
| Type | No. | |
| ERSB | 5 | 20～50 |
| 6 | 25～60 | |
| 10 | 35～100 | |
| 16 | 40～100 | |
| 型 式 | L 指定0.5mm単位 | |
|---|---|---|
| Type | No. | |
| ERSR | 5 | 50.0～100.0 |
| 6 | 50.0～125.0 | |
| 10 | 60.0～160.0 | |
| 16 | 60.0～160.0 | |
（3）プシュピン
（4）スペーサ
| 型 式 | PL 指定0.01mm単位 | |
|---|---|---|
| Type | No. | |
| ERSP | 5 | 50.00～150.00 |
| 6 | 50.00～200.00 | |
| 10 | 50.00～300.00 | |
| 16 | 50.00～350.00 | |
| 型 式 | |
|---|---|
| Type | No. |
| ERSS | 5 |
| 6 | |
| 10 | |
| 16 | |
注文例
出荷日
追加工
関連情報
商品動画はこちら https://youtu.be/2Vi8595EVCs
