プラ型用部品技術窓口
型番

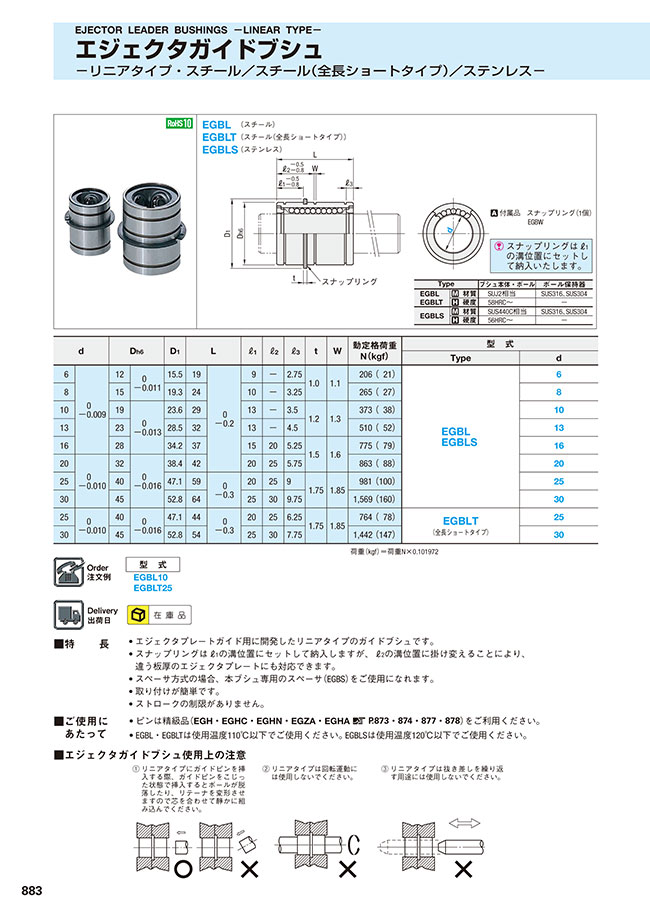

外形図・製品仕様
| スナップリングはℓ1の溝位置にセットして納入いたします。 |
| 付属品 | スナップリング（1個） |
| EGBW |
| Type | ブシュ本体・ボール | ボール保持器 | |
|---|---|---|---|
| EGBL EGBLT | [ M ]材質 | SUJ2相当 | SUS316, SUS304 |
| [ H ]硬度 | 58HRC～ | - | |
| EGBLS | [ M ]材質 | SUS440C相当 | SUS316, SUS304 |
| [ H ]硬度 | 56HRC～ | - | |
規格表
| d | Dh6 | D1 | L | ℓ1 | ℓ2 | ℓ3 | t | W | 動定格荷重 N（kgf） | 型 式 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | d | |||||||||||||
| 6 | 0 -0.009 | 12 | 0 -0.011 | 15.5 | 19 | 0 -0.2 | 9 | - | 2.75 | 1.0 | 1.1 | 206 （ 21） | EGBL EGBLS | 6 |
| 8 | 15 | 19.3 | 24 | 10 | - | 3.25 | 265 （ 27） | 8 | ||||||
| 10 | 19 | 0 -0.013 | 23.6 | 29 | 13 | - | 3.5 | 1.2 | 1.3 | 373 （ 38） | 10 | |||
| 13 | 23 | 28.5 | 32 | 13 | - | 4.5 | 510 （ 52） | 13 | ||||||
| 16 | 28 | 34.2 | 37 | 15 | 20 | 5.25 | 1.5 | 1.6 | 775 （ 79） | 16 | ||||
| 20 | 0 -0.010 | 32 | 0 -0.016 | 38.4 | 42 | 20 | 25 | 5.75 | 863 （ 88） | 20 | ||||
| 25 | 40 | 47.1 | 59 | 0 -0.3 | 20 | 25 | 9 | 1.75 | 1.85 | 981 （100） | 25 | |||
| 30 | 45 | 52.8 | 64 | 25 | 30 | 9.75 | 1,569 （160） | 30 | ||||||
| 25 | 0 -0.010 | 40 | 0 -0.016 | 47.1 | 44 | 0 -0.3 | 20 | 25 | 6.25 | 1.75 | 1.85 | 764 （ 78） | EGBLT （全長ショートタイプ） | 25 |
| 30 | 45 | 52.8 | 54 | 25 | 30 | 7.75 | 1,442 （147） | 30 | ||||||
荷重（kgf）＝荷重N×0.101972
注文例
出荷日
外形図・製品仕様
■エジェクタガイドブシュ・リニアタイプ用スペーサ
材質 S45C
規格表
| ガイドブシュ d | D | d | t | 型 式 | |
|---|---|---|---|---|---|
| Type | No. | ||||
| 6 | 16 | 12 | 3.0 | EGBS | 6 |
| 8 | 19 | 15 | 3.0 | 8 | |
| 10 | 23 | 19 | 2.8 | 10 | |
| 13 | 28 | 23 | 13 | ||
| 16 | 34 | 28 | 2.5 | 16 | |
| 20 | 38 | 32 | 20 | ||
| 25 | 46 | 40 | 2.25 | 25 | |
| 30 | 51 | 45 | 30 | ||
注文例
出荷日
外形図・製品仕様
■エジェクタガイドブシュ・リニアタイプ用スナップリング
材質 SK4
規格表
| ガイドブシュ d | D | d | t | 型 式 | |
|---|---|---|---|---|---|
| Type | No. | ||||
| 6 | 15.5 | 11.1 | 1.0 | EGBW | 6 |
| 8 | 18.6 | 13.8 | 1.0 | 8 | |
| 10 | 23.1 | 17.5 | 1.2 | 10 | |
| 13 | 27.7 | 21.5 | 13 | ||
| 16 | 33.1 | 25.9 | 1.5 | 16 | |
| 20 | 37.4 | 29.6 | 20 | ||
| 25 | 46.2 | 37.0 | 1.75 | 25 | |
| 30 | 51.3 | 41.5 | 30 | ||
注文例
出荷日
関連情報
| ■特長 | • エジェクタプレートガイド用に開発したリニアタイプのガイドブシュです。 | ||||
| • スナップリングは ℓ1の溝位置にセットして納入しますが、 ℓ2の溝位置に掛け変えることにより、違う板厚のエジェクタプレートにも対応できます。 | |||||
| • スペーサ方式の場合、本ブシュ専用のスペーサ（EGBS）をご使用になれます。 | |||||
| • 取り付けが簡単です。 | |||||
| • ストロークの制限がありません。 | |||||
| ■ ご使用にあたって | • ピンは精級品（EGH・EGHC・EGHN・EGZA・EGHA P.873・ 874・ 877・ 878）をご利用ください。 | ||||
| • EGBL・EGBLTは使用温度110℃以下でご使用ください。 EGBLSは使用温度120℃以下でご使用ください。 | |||||
| ■エジェクタガイドブシュ使用上の注意 | |||||
| ① リニアタイプにガイドピンを挿 入する際、ガイドピンをこじっ た状態で挿入するとボールが脱 落したり、リテーナを変形させ ますので芯を合わせて静かに組 み込んでください。 | ② リニアタイプは回転運動に は使用しないでください。 | ③ リニアタイプは抜き差しを繰り返 す用途には使用しないでください。 | |||
|
|
| |||
絞り込み条件：2 項目の仕様が未選択です
商品タイプ
- セット
- スペーサのみ
- スナップリングのみ
d（内径）(mm)
- 6
- 8
- 10
- 13
- 16
- 20
- 25
- 30
タイプ
- EGBL
- EGBLS
- EGBLT
- EGBS
- EGBW
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,100円 ( 1,210円 ) | 在庫品1日目当日出荷可能 |
1,080円 ( 1,188円 ) | 在庫品1日目当日出荷可能 |
1,080円 ( 1,188円 ) | 在庫品1日目当日出荷可能 |
1,080円 ( 1,188円 ) | 在庫品1日目当日出荷可能 |
1,360円 ( 1,496円 ) | 在庫品1日目当日出荷可能 |
1,770円 ( 1,947円 ) | 在庫品1日目当日出荷可能 |
2,460円 ( 2,706円 ) | 在庫品1日目当日出荷可能 |
3,550円 ( 3,905円 ) | 在庫品1日目当日出荷可能 |
1,940円 ( 2,134円 ) | 在庫品1日目当日出荷可能 |
1,880円 ( 2,068円 ) | 在庫品1日目当日出荷可能 |
1,880円 ( 2,068円 ) | 在庫品1日目当日出荷可能 |
1,880円 ( 2,068円 ) | 在庫品1日目当日出荷可能 |
2,400円 ( 2,640円 ) | 在庫品1日目当日出荷可能 |
3,090円 ( 3,399円 ) | 在庫品1日目当日出荷可能 |
4,310円 ( 4,741円 ) | 在庫品1日目当日出荷可能 |
6,230円 ( 6,853円 ) | 在庫品1日目当日出荷可能 |
2,450円 ( 2,695円 ) | 在庫品1日目当日出荷可能 |
3,540円 ( 3,894円 ) | 在庫品1日目当日出荷可能 |
350円 ( 385円 ) | 在庫品1日目当日出荷可能 |
350円 ( 385円 ) | 在庫品1日目当日出荷可能 |
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
410円 ( 451円 ) | 在庫品1日目当日出荷可能 |
470円 ( 517円 ) | 在庫品1日目当日出荷可能 |
620円 ( 682円 ) | 在庫品1日目当日出荷可能 |
900円 ( 990円 ) | 在庫品1日目当日出荷可能 |
990円 ( 1,089円 ) | 在庫品1日目当日出荷可能 |
30円 ( 33円 ) | 在庫品1日目当日出荷可能 |
30円 ( 33円 ) | 在庫品1日目当日出荷可能 |
60円 ( 66円 ) | 在庫品1日目当日出荷可能 |
130円 ( 143円 ) | 在庫品1日目当日出荷可能 |
80円 ( 88円 ) | 在庫品1日目当日出荷可能 |
100円 ( 110円 ) | 在庫品1日目当日出荷可能 |
150円 ( 165円 ) | 在庫品1日目当日出荷可能 |
150円 ( 165円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
エジェクタプレートガイド用に開発したリニアタイプのエジェクタガイドブシュです。
エジェクタガイドブッシュ -リニアタイプ-のレビュー
プラ型のガイドに使用
4
4.02018/01/31
薄いストリッパーの場合通常のガイドだとすぐこじって作動不良になるので、
このリニアタイプは重宝しています。
2人が参考にしています。
高価
4
4.02022/09/02
非常に費用は
高いですが
こちらはショット数多い金型や
折れやすい押しピンがあるときには
重宝します
1人が参考にしています。
金型
5
5.02022/06/08
この商品は自社で金型に使用しているものになります。特に不満な点等はなく、普通に使えています。規格的にも自社の金型にマッチ...もっと読む
1人が参考にしています。
カジリ
4
4.02021/09/19
少し高価ですが
かじり等がかぎりなく
なくなり
垂直にしゅうどうします
非常によいです
1人が参考にしています。
金型部品として
5
5.02023/06/10
常に少量での購入なので、少量で購入できること、安価なのがみりょくです。
0人が参考にしています。
