中･大型用エジェクタガイドピン -ボルト止めタイプ-
- 通常単価(税別)
- -
- 税込単価
- -
突き当て・ボルト止めタイプの中・大型用エジェクタガイドピンです。
詳細情報を確認する未確定：候補が8型番あります。
商品情報

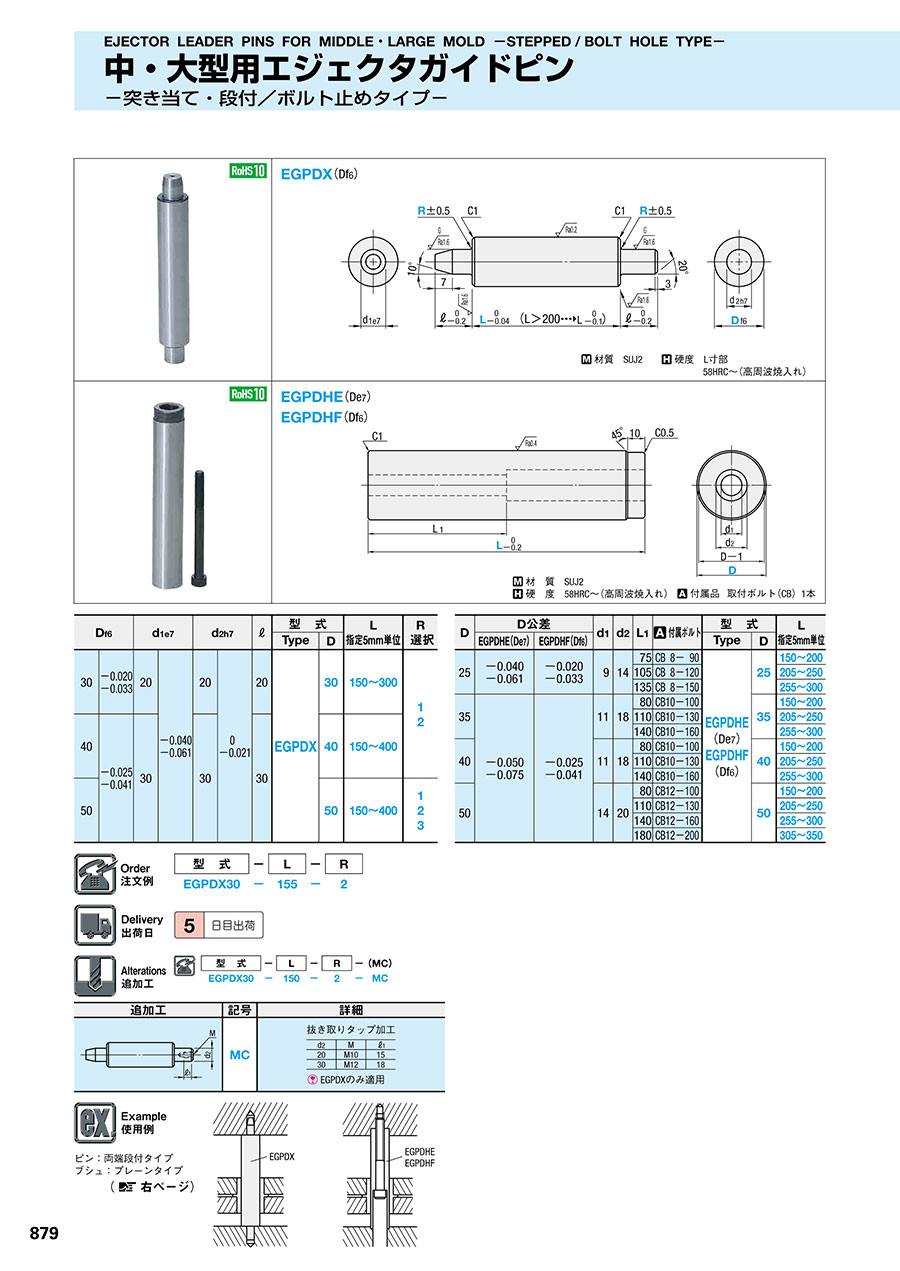

外形図・製品仕様
| 材質 | SUJ2 |
| 硬度 | 58HRC～（高周波焼入れ） |
| 付属品 | 取付ボルト（CB） 1本 |
規格表
| D | D公差 | d1 | d2 | L1 | 付属ボルト | 型式 | L 指定5mm単位 | ||
|---|---|---|---|---|---|---|---|---|---|
| EGPDHE（De7） | EGPDHF（Df6） | Type | D | ||||||
| 25 | -0.040 -0.061 | -0.020 -0.033 | 9 | 14 | 75 | CB8-90 | EGPDHE （De7） EGPDHF （Df6） | 25 | 150～200 |
| 105 | CB8-120 | 205～250 | |||||||
| 135 | CB8-150 | 255～300 | |||||||
| 35 | -0.050 -0.075 | -0.025 -0.041 | 11 | 18 | 80 | CB10-100 | 35 | 150～200 | |
| 110 | CB10-130 | 205～250 | |||||||
| 140 | CB10-160 | 255～300 | |||||||
| 40 | 11 | 18 | 80 | CB10-100 | 40 | 150～200 | |||
| 110 | CB10-130 | 205～250 | |||||||
| 140 | CB10-160 | 255～300 | |||||||
| 50 | 14 | 20 | 80 | CB12-100 | 50 | 150～200 | |||
| 110 | CB12-130 | 205～250 | |||||||
| 140 | CB12-160 | 255～300 | |||||||
| 180 | CB12-200 | 305～350 | |||||||
注文例
| 型式 | - | L | |
| EGPDHE35 | ‐ | 150 |
出荷日
関連情報
ブシュ：プレーンタイプ
（ P.880）
