エジェクタガイドピン -両端段付タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
突き当て・両端段付タイプのエジェクタガイドピンです。材質は軸受鋼です。
詳細情報を確認する未確定：候補が8型番あります。
商品情報
外形図・製品仕様
L寸部のみ高周波焼入であり、両端部は生材です。
| 材質 | SUJ2 |
| 硬度 | L寸部 |
| 58HRC～（高周波焼入） |
規格表
| Df6 | d1e7 | d2h7 | ℓ | 型 式 | L 指定5mm単位 | ||||
|---|---|---|---|---|---|---|---|---|---|
| Type | D | ||||||||
| 13 | -0.016 -0.027 | 8 | -0.025 -0.040 | 8 | 0 -0.015 | 12 | EGPD （D13～50） | 13 | 40～150 |
| 16 | 10 | 10 | 15 | 16 | 50～150 | ||||
| 20 | -0.020 -0.033 | 20 | 50～150 | ||||||
| 25 | 25 | 50～150 | |||||||
| 30 | 20 | -0.040 -0.061 | 20 | 0 -0.021 | 20 | 30 | 50～300 | ||
| 35 | -0.025 -0.041 | 20 | -0.040 -0.061 | 20 | 0 -0.021 | 20 | 35 | 50～300 | |
| 40 | 40 | 90～300 | |||||||
| 50 | （50） | 90～300 | |||||||
| D（50）はEGPDのみ適用。 | |||||||||
注文例
出荷日
追加工
関連情報
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |

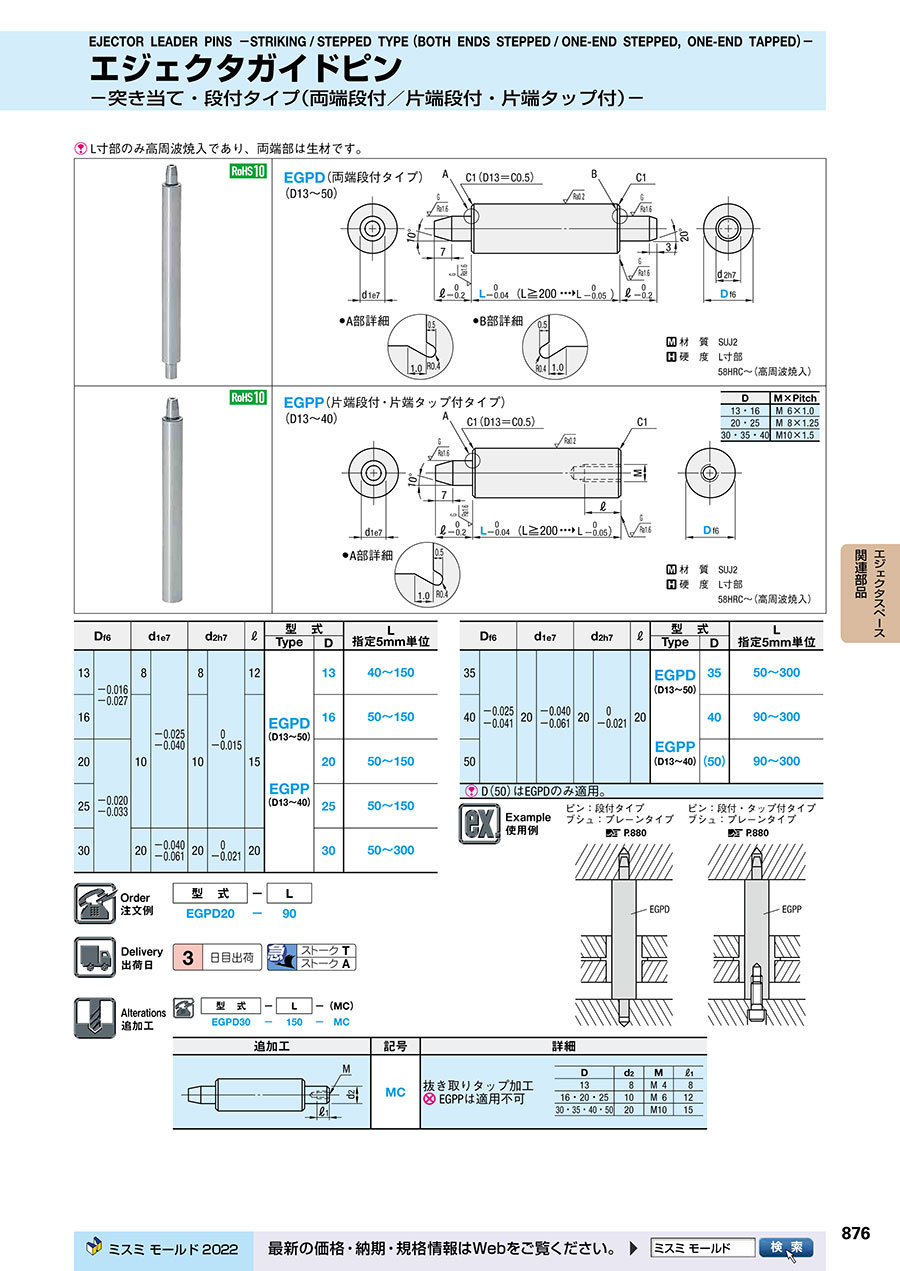

カタログ
商品担当おすすめ
エジェクタガイドピン -両端段付タイプ-のレビュー
位置
4
4.02021/02/20
両サイドに位置決めできるので
非常に垂直度がでており
摺動がよいです
0人が参考にしています。
摺動
4
4.02020/10/08
摺動がスム−ズに
かなり動きいいです
ノックタイプのほうが
良好ですね
0人が参考にしています。
精度
4
4.02020/05/20
寸法精度がばっちり
出てました
押し出しの際完全に
平行を保てますね
0人が参考にしています。
押し上げ時
4
4.02019/11/11
押上時
細いピンの折れ
防止になります
ノック加工も手間がかかりません
0人が参考にしています。
押しピン折れ防止に
5
5.02019/10/12
こちらの商品は両サイドノックタイプ
な為ガイドピンが垂直になり
摺動がスム−ズで押しピン折れ
が限りなくなくなります
0人が参考にしています。
