精級エジェクタガイドピン -Cリングタイプ-
- 通常単価(税別)
- -
- 税込単価
- -
インロー・Cリングタイプの精級エジェクタガイドピンです。ストーク対応可能です。
詳細情報を確認する未確定：候補が12型番あります。
商品情報
外形図・製品仕様
片端面もしくは両端面にセンター穴がつく場合があります。
■付属Cリングの寸法
| 適用 | 内径 | 外径 | 厚み |
|---|---|---|---|
| D10用 | 9.3 | 13.3 | 1 |
| D13用 | 12 | 16.6 | 1 |
| D16用 | 14.7 | 19.7 | 1 |
| D20用 | 18.5 | 24.3 | 1.2 |
| D25用 | 23.2 | 29.8 | 1.2 |
| D30用 | 27.9 | 35.3 | 1.5 |
| 材質 | SUJ2 |
| 硬度 | 58HRC～ |
| （D30は高周波焼入） | |
| 付属品 | Cリング（S45C） |
規格表
| D | D1 | K | t | S | 型 式 | L 指定5mm単位 | ||
|---|---|---|---|---|---|---|---|---|
| Type | D | |||||||
| 10 | -0.015 -0.020 | 13.3 | 0.2 | 1.15 | 19 | EGHR | 10 | 60～120 |
| 13 | -0.020 -0.025 | 16.6 | 0.3 | 13 | 70～170 | |||
| 16 | 19.7 | 0.4 | 16 | 70～170 | ||||
| 20 | -0.025 -0.030 | 24.3 | 0.5 | 1.35 | 19 | 20 | 70～200 | |
| 25 | 29.8 | 0.55 | 25 | 70～200 | ||||
| 30 | -0.025 -0.030 | 35.3 | 0.7 | 1.65 | 29 | 30 | 160～230 | |
注文例
出荷日
追加工
関連情報
 | ||||||
| ■特長 | ||||||
| • エジェクタガイドピンーCリングタイプーは、エジェクタガドピンの簡易取り付け、取り外しが可能となります。 | ||||||
| 注意 | EGHRは、型板にインローさせて使用してください。型板に突き当てて使用すると、 Cリングが破損する恐れがありますので、ご注意ください。 | |||||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |

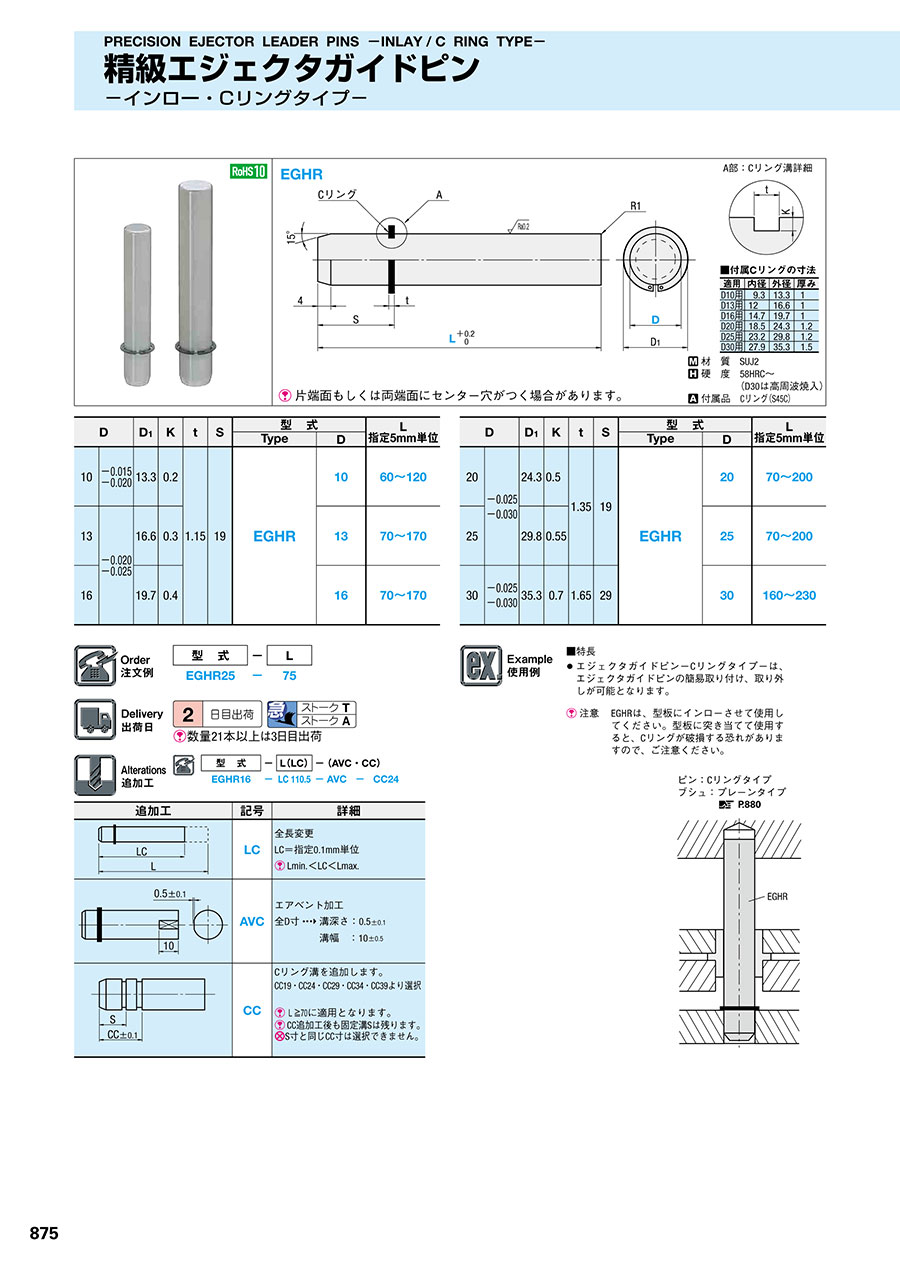

カタログ
精級エジェクタガイドピン -Cリングタイプ-のレビュー
突出しガイド
2
2.02021/12/21
Cリングタイプにすると設計・組立が簡単になるのでお気に入りのエジェクタガイドです。ただCリングを紛失した際に同じCリング...もっと読む
0人が参考にしています。
EJガイド
4
4.02019/10/12
可もなく不可もなくです。使用していて客先からクレームは１度もありません。
0人が参考にしています。
