D		M×Pitch	ℓ	d_H7		E	型式		L 指定5mm単位
D		M×Pitch	ℓ	d_H7		E	Type	D	L 指定5mm単位
8	-0.015 -0.020	M5×0.8	10	5	+0.012 0	12	EGHC	8	40～80
10	-0.015 -0.020	M5×0.8	10	5		12	EGHC EGHN	10	40～100
12	-0.020 -0.025	M6×1.0	12	6		15		12	40～100
13								13	40～150
16								16	40～150
20	-0.025 -0.030	M8×1.25	16	8	+0.012 0	20		20	50～175
25		M8×1.25	16	10	+0.012 0	20		25	50～250
30		M10×1.5	20	13	+0.018 0	25		30	50～300
32	-0.025 -0.030	M10×1.5	20	13	+0.018 0	25	EGHC	32	50～300
35				16				35	50～300
40								40	50～350
50								50	50～350

EGHNの片端面にはセンター穴がつく場合があります。

注文例

出荷日

追加工

型番リスト

表示件数

型番

商品タイプ

D（軸径）

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

RoHS?

最小発注数量

突き当てタイプ (タップ・ノック穴付)	8	40 ～ 80	-	10	1個
突き当てタイプ (タップ・ノック穴付)	8	-	40 ～ 79.9	10	1個
突き当てタイプ (タップ・ノック穴付)	10	40 ～ 100	-	10	1個
突き当てタイプ (タップ・ノック穴付)	10	-	40 ～ 99.9	10	1個
突き当てタイプ (タップ・ノック穴付)	12	40 ～ 100	-	10	1個
突き当てタイプ (タップ・ノック穴付)	12	-	40 ～ 99.9	10	1個
突き当てタイプ (タップ・ノック穴付)	13	40 ～ 150	-	10	1個
突き当てタイプ (タップ・ノック穴付)	13	-	40 ～ 149.9	10	1個
突き当てタイプ (タップ・ノック穴付)	16	40 ～ 150	-	10	1個
突き当てタイプ (タップ・ノック穴付)	16	-	40 ～ 149.9	10	1個
突き当てタイプ (タップ・ノック穴付)	20	50 ～ 175	-	10	1個
突き当てタイプ (タップ・ノック穴付)	20	-	50 ～ 174.9	10	1個
突き当てタイプ (タップ・ノック穴付)	25	50 ～ 250	-	10	1個
突き当てタイプ (タップ・ノック穴付)	25	-	50 ～ 249.9	10	1個
突き当てタイプ (タップ・ノック穴付)	30	50 ～ 300	-	10	1個
突き当てタイプ (タップ・ノック穴付)	30	-	50 ～ 299.9	10	1個
突き当てタイプ (タップ・ノック穴付)	32	50 ～ 300	-	10	1個
突き当てタイプ (タップ・ノック穴付)	32	-	50 ～ 249.9	10	1個
突き当てタイプ (タップ・ノック穴付)	35	50 ～ 300	-	10	1個
突き当てタイプ (タップ・ノック穴付)	35	-	50 ～ 299.9	10	1個
突き当てタイプ (タップ・ノック穴付)	40	50 ～ 350	-	10	1個
突き当てタイプ (タップ・ノック穴付)	40	-	50 ～ 349.9	10	1個
突き当てタイプ (タップ・ノック穴付)	50	50 ～ 350	-	10	1個
突き当てタイプ (タップ・ノック穴付)	50	-	50 ～ 349.9	10	1個
突き当てタイプ (ノック穴付)	10	40 ～ 100	-	10	1個
突き当てタイプ (ノック穴付)	10	-	40 ～ 99.9	10	1個
突き当てタイプ (ノック穴付)	12	40 ～ 100	-	10	1個
突き当てタイプ (ノック穴付)	12	-	40 ～ 99.9	10	1個
突き当てタイプ (ノック穴付)	13	40 ～ 150	-	10	1個
突き当てタイプ (ノック穴付)	13	-	40 ～ 149.9	10	1個
突き当てタイプ (ノック穴付)	16	40 ～ 150	-	10	1個
突き当てタイプ (ノック穴付)	16	-	40 ～ 149.9	10	1個
突き当てタイプ (ノック穴付)	20	50 ～ 175	-	10	1個
突き当てタイプ (ノック穴付)	20	-	50 ～ 174.9	10	1個
突き当てタイプ (ノック穴付)	25	50 ～ 250	-	10	1個
突き当てタイプ (ノック穴付)	25	-	50 ～ 249.9	10	1個
突き当てタイプ (ノック穴付)	30	50 ～ 200	-	10	1個
突き当てタイプ (ノック穴付)	30	-	50 ～ 199.9	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目

詳細情報

基本情報

基本情報

突き当てタイプの精級エジェクタガイドピンです。タップ付・ノック穴タイプかノック穴タイプの選択が可能です。

ご注意

EGHC（タップ・ノック穴タイプ）は全長が最小値の場合、貫通穴となる可能性がございます。

カタログ

商品TOP

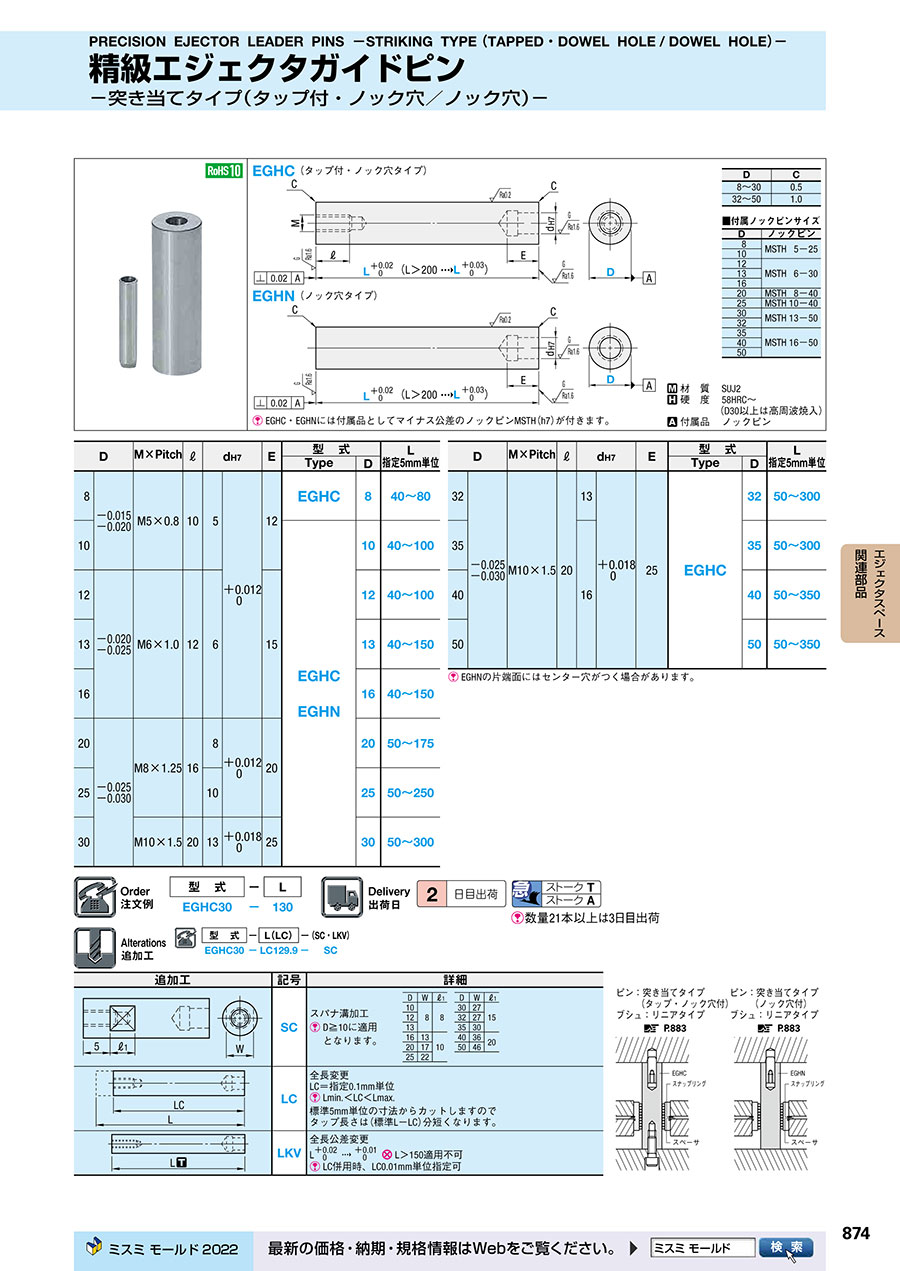

カタログ (見開き版)

商品担当おすすめ

ミスミ
前方2段突出しユニット
前方2段突き出しタイプのユニット。突き出し量は自由に調整可、２段突き出し機構で省スペース化を実現。エジェクタガイドピン、ブシュとしても機能可。
ミスミ
後方2段突出しユニット
後方2段突き出しタイプのユニット。突き出し量は自由に調整可、２段突き出し機構で省スペース化を実現。エジェクタガイドピン、ブシュとしても機能可。
ミスミ
2段突出し用ユニット
エジェクタプレートの2段突出し用ユニット。1段突出しでは成形品の突き出しが困難な場合や、成形品を自動落下させたいときにご使用可。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
