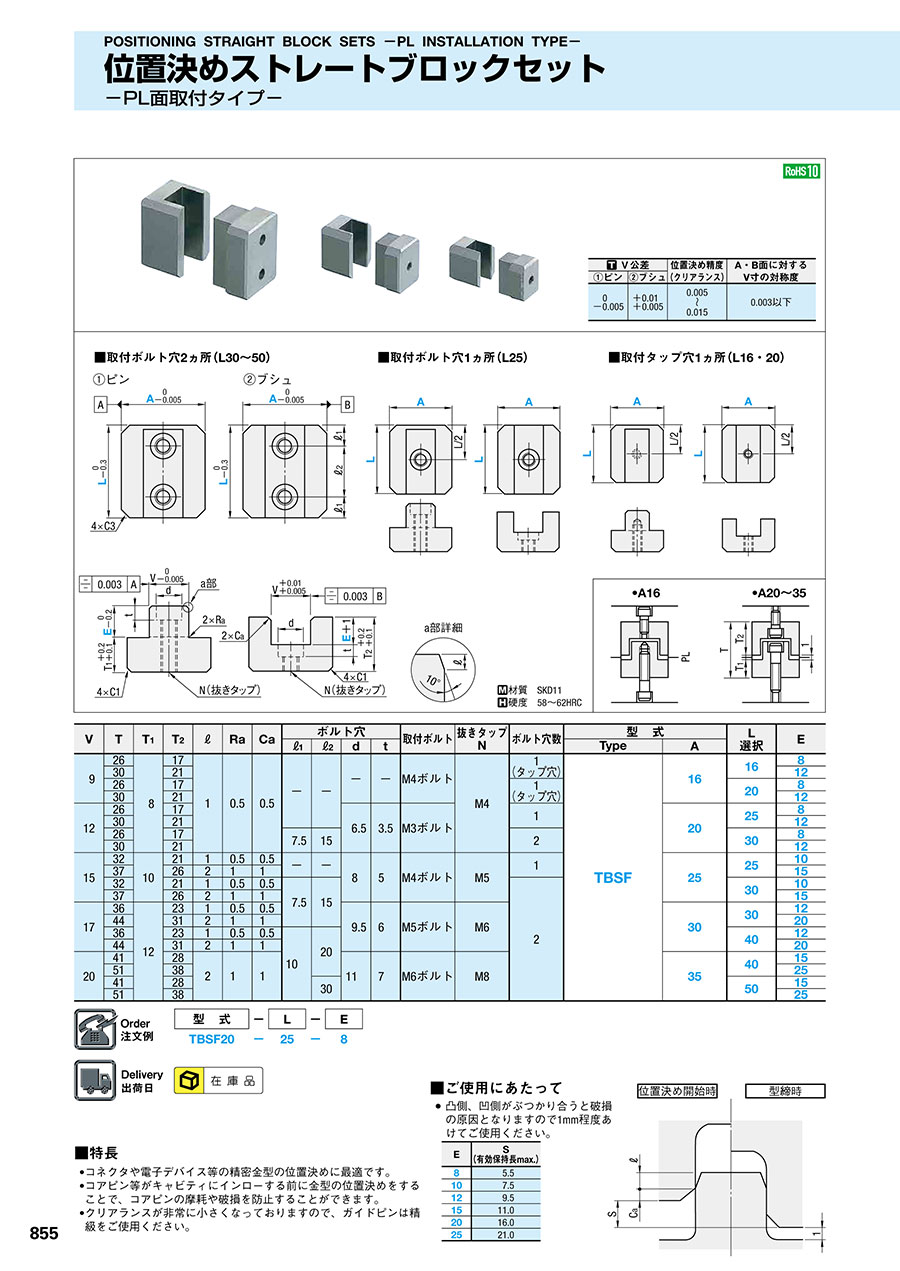

位置決めストレートブロックセット-PL面取付タイプ-
- 通常単価(税別)
- 6,770円～14,700円
- 税込単価
- 7,447円～16,170円
通常出荷日：在庫品1日目当日出荷可能
PL面取付タイプの位置決めストレートブロックセットとなります。
未確定：候補が20型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図・製品仕様
| V公差 | 位置決め精度 （クリアランス） | A・B面に対する V寸の対称度 | |
|---|---|---|---|
| ①ピン | ②ブシュ | ||
| 0 -0.005 | +0.01 +0.005 | 0.005～0.015 | 0.003以下 |
| 材質 | SKD11 | |
| 硬度 | 58～62HRC |
規格表
| V | T | T1 | T2 | ℓ | Ra | Ca | ボルト穴 | 取付ボルト | 抜きタップ N | ボルト穴数 | 型 式 | L 選択 | E | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ℓ1 | ℓ2 | d | t | Type | A | ||||||||||||
| 9 | 26 | 8 | 17 | 1 | 0.5 | 0.5 | - | - | - | - | M4ボルト | M4 | 1 （タップ穴） | TBSF | 16 | 16 | 8 |
| 30 | 21 | 12 | |||||||||||||||
| 26 | 17 | 1 （タップ穴） | 20 | 8 | |||||||||||||
| 30 | 21 | 12 | |||||||||||||||
| 12 | 26 | 17 | 6.5 | 3.5 | M3ボルト | 1 | 20 | 25 | 8 | ||||||||
| 30 | 21 | 12 | |||||||||||||||
| 26 | 17 | 7.5 | 15 | 2 | 30 | 8 | |||||||||||
| 30 | 21 | 12 | |||||||||||||||
| 15 | 32 | 10 | 21 | 1 | 0.5 | 0.5 | - | - | 8 | 5 | M4ボルト | M5 | 1 | 25 | 25 | 10 | |
| 37 | 26 | 2 | 1 | 1 | 15 | ||||||||||||
| 32 | 21 | 1 | 0.5 | 0.5 | 7.5 | 15 | 2 | 30 | 10 | ||||||||
| 37 | 26 | 2 | 1 | 1 | 15 | ||||||||||||
| 17 | 36 | 12 | 23 | 1 | 0.5 | 0.5 | 9.5 | 6 | M5ボルト | M6 | 30 | 30 | 12 | ||||
| 44 | 31 | 2 | 1 | 1 | 20 | ||||||||||||
| 36 | 23 | 1 | 0.5 | 0.5 | 10 | 20 | 40 | 12 | |||||||||
| 44 | 31 | 2 | 1 | 1 | 20 | ||||||||||||
| 20 | 41 | 28 | 2 | 1 | 1 | 11 | 7 | M6ボルト | M8 | 35 | 40 | 15 | |||||
| 51 | 38 | 25 | |||||||||||||||
| 41 | 28 | 30 | 50 | 15 | |||||||||||||
| 51 | 38 | 25 | |||||||||||||||
注文例
出荷日
関連情報
■特長
• コネクタや電子デバイス等の精密金型の位置決めに最適です。
• コアピン等がキャビティにインローする前に金型の位置決めをすることで、コアピンの摩耗や破損を防止することができます。
• クリアランスが非常に小さくなっておりますので、ガイドピンは精級をご使用ください。
■ご使用にあたって
• 凸側、凹側がぶつかり合うと破損の原因となりますので1mm程度あけてご使用ください。
| E | S （有効保持長max.） |
|---|---|
| 8 | 5.5 |
| 10 | 7.5 |
| 12 | 9.5 |
| 15 | 11.0 |
| 20 | 16.0 |
| 25 | 21.0 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,770円 ( 7,447円 ) | 在庫品1日目当日出荷可能 |
8,880円 ( 9,768円 ) | 在庫品1日目当日出荷可能 |
7,040円 ( 7,744円 ) | 在庫品1日目当日出荷可能 |
8,990円 ( 9,889円 ) | 在庫品1日目当日出荷可能 |
7,800円 ( 8,580円 ) | 在庫品1日目当日出荷可能 |
9,170円 ( 10,087円 ) | 在庫品1日目当日出荷可能 |
8,000円 ( 8,800円 ) | 在庫品1日目当日出荷可能 |
9,350円 ( 10,285円 ) | 在庫品1日目当日出荷可能 |
8,430円 ( 9,273円 ) | 在庫品1日目当日出荷可能 |
9,870円 ( 10,857円 ) | 在庫品1日目当日出荷可能 |
8,590円 ( 9,449円 ) | 在庫品1日目当日出荷可能 |
10,040円 ( 11,044円 ) | 在庫品1日目当日出荷可能 |
9,300円 ( 10,230円 ) | 在庫品1日目当日出荷可能 |
11,690円 ( 12,859円 ) | 在庫品1日目当日出荷可能 |
10,010円 ( 11,011円 ) | 在庫品1日目当日出荷可能 |
12,980円 ( 14,278円 ) | 在庫品1日目当日出荷可能 |
11,030円 ( 12,133円 ) | 在庫品1日目当日出荷可能 |
12,510円 ( 13,761円 ) | 在庫品1日目当日出荷可能 |
12,710円 ( 13,981円 ) | 在庫品1日目当日出荷可能 |
14,700円 ( 16,170円 ) | 在庫品1日目当日出荷可能 |
カタログ
位置決めストレートブロックセット-PL面取付タイプ-のレビュー
撮像機器の判定装置
5
5.02019/11/29
納期、種類共に問題なし。寸法を細かく指定できると更に使いやすい
2人が参考にしています。
位置決め
4
4.02019/09/02
入れ子の位置決めと
いうよりはどちらかと言うと
ベ−スの位置決めに適しております
2人が参考にしています。
位置決め
4
4.02021/01/18
位置決め
の際に使用しております
サイドコッタ−の
役割にてつかってます
0人が参考にしています。
金型組み込み部品として
3
3.02020/07/02
精度が必要な位置決めに使用しております。
大きなトラブルもなく使用できております。
0人が参考にしています。
