超精級位置決めストレートブロックセット/PL面取付タイプ
- 通常単価(税別)
- 7,770円～11,900円
- 税込単価
- 8,547円～13,090円
通常出荷日：在庫品1日目当日出荷可能
PL面取付タイプの超精級位置決めストレートブロックセットです。
未確定：候補が8型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

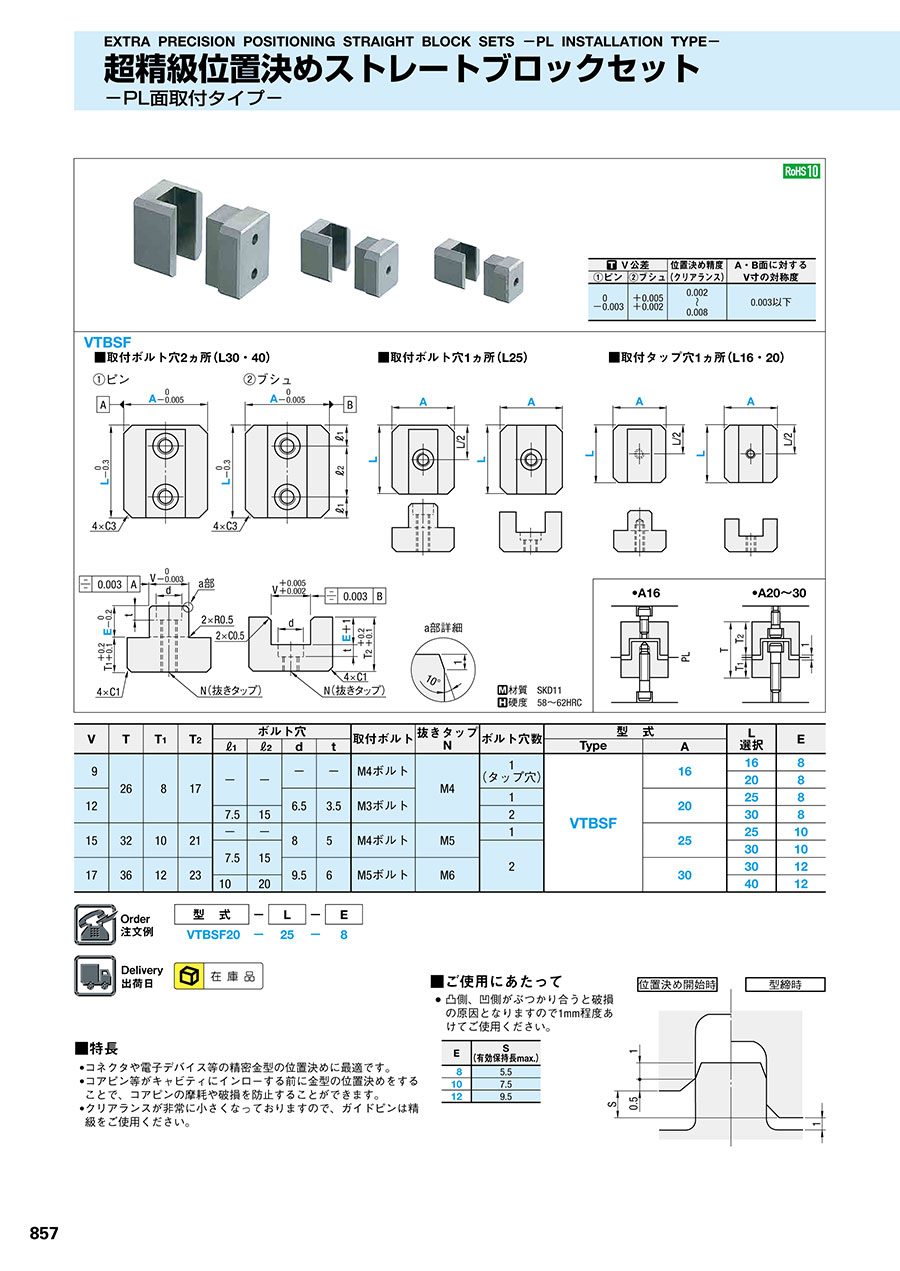

外形図・製品仕様
| V公差 | 位置決め精度 （クリアランス） | A・B面に対する V寸の対称度 | |
|---|---|---|---|
| ①ピン | ②ブシュ | ||
| 0 -0.003 | +0.005 +0.002 | 0.002～0.008 | 0.003以下 |
| 材質 | SKD11 | |
| 硬度 | 58～62HRC |
規格表
| V | T | T1 | T2 | ボルト穴 | 取付ボルト | 抜きタップ N | ボルト穴数 | 型 式 | L 選択 | E | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ℓ1 | ℓ2 | d | t | Type | A | |||||||||
| 9 | 26 | 8 | 17 | - | - | - | - | M4ボルト | M4 | 1 （タップ穴） | VTBSF | 16 | 16 | 8 |
| 20 | 8 | |||||||||||||
| 12 | 6.5 | 3.5 | M3ボルト | 1 | 20 | 25 | 8 | |||||||
| 7.5 | 15 | 2 | 30 | 8 | ||||||||||
| 15 | 32 | 10 | 21 | - | - | 8 | 5 | M4ボルト | M5 | 1 | 25 | 25 | 10 | |
| 7.5 | 15 | 2 | 30 | 10 | ||||||||||
| 17 | 36 | 12 | 23 | 9.5 | 6 | M5ボルト | M6 | 30 | 30 | 12 | ||||
| 10 | 20 | 40 | 12 | |||||||||||
注文例
出荷日
関連情報
■特長
• コネクタや電子デバイス等の精密金型の位置決めに最適です。
• コアピン等がキャビティにインローする前に金型の位置決めをすることで、コアピンの摩耗や破損を防止することができます。
• クリアランスが非常に小さくなっておりますので、ガイドピンは精級をご使用ください。
■ご使用にあたって
• 凸側、凹側がぶつかり合うと破損の原因となりますので1mm程度あけてご使用ください。
| E | S （有効保持長max.） |
|---|---|
| 8 | 5.5 |
| 10 | 7.5 |
| 12 | 9.5 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,770円 ( 8,547円 ) | 在庫品1日目当日出荷可能 |
7,840円 ( 8,624円 ) | 在庫品1日目当日出荷可能 |
8,790円 ( 9,669円 ) | 在庫品1日目当日出荷可能 |
9,170円 ( 10,087円 ) | 在庫品1日目当日出荷可能 |
9,540円 ( 10,494円 ) | 在庫品1日目当日出荷可能 |
10,010円 ( 11,011円 ) | 在庫品1日目当日出荷可能 |
10,630円 ( 11,693円 ) | 在庫品1日目当日出荷可能 |
11,900円 ( 13,090円 ) | 在庫品1日目当日出荷可能 |
