超精級サイドストレートブロックセット/サイド取付タイプ-
- 構成部品
- セット(ピン+ブシュ)
- 形状タイプ
- ブロック
- テーパ or ストレート
- ストレート形状
- 取付け方式
- サイド取付
- 外径公差/外形公差
- 0/-0.005
- ストレート形状のクリアランス
- 0.002～0.008
- ストレート/テーパ部の対称度
- 0.003以下
未確定：候補が5型番あります。
商品情報

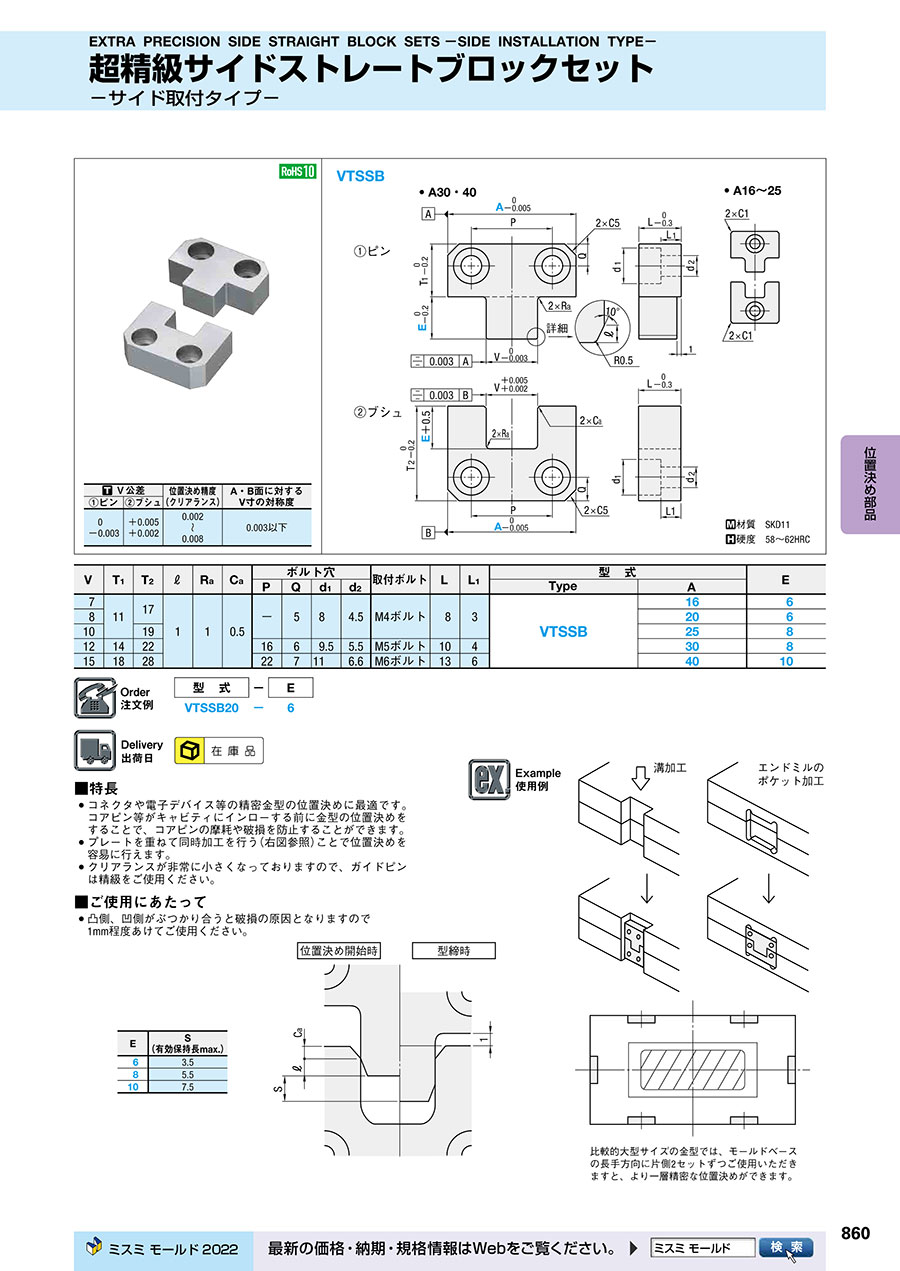

外形図・製品仕様
| V公差 | 位置決め精度 （クリアランス） | A・B面に対する V寸の対称度 | |
|---|---|---|---|
| ①ピン | ②ブシュ | ||
| 0 -0.003 | +0.005 +0.002 | 0.002～0.008 | 0.003以下 |
| 材質 | SKD11 | |
| 硬度 | 58～62HRC |
規格表
| V | T1 | T2 | ℓ | Ra | Ca | ボルト穴 | 取付ボルト | L | L1 | 型 式 | E | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | Q | d1 | d2 | Type | A | ||||||||||
| 7 | 11 | 17 | 1 | 1 | 0.5 | - | 5 | 8 | 4.5 | M4ボルト | 8 | 3 | VTSSB | 16 | 6 |
| 8 | 20 | 6 | |||||||||||||
| 10 | 19 | 25 | 8 | ||||||||||||
| 12 | 14 | 22 | 16 | 6 | 9.5 | 5.5 | M5ボルト | 10 | 4 | 30 | 8 | ||||
| 15 | 18 | 28 | 22 | 7 | 11 | 6.6 | M6ボルト | 13 | 6 | 40 | 10 | ||||
注文例
出荷日
関連情報
■特長
• コネクタや電子デバイス等の精密金型の位置決めに最適です。
コアピン等がキャビティにインローする前に金型の位置決めをすることで、コアピンの摩耗や破損を防止することができます。
• プレートを重ねて同時加工を行う（右図参照）ことで位置決めを容易に行えます。
• クリアランスが非常に小さくなっておりますので、ガイドピンは精級をご使用ください。
■ご使用にあたって
• 凸側、凹側がぶつかり合うと破損の原因となりますので1mm程度あけてご使用ください。
| E | S （有効保持長max.） |
|---|---|
| 6 | 3.5 |
| 8 | 5.5 |
| 10 | 7.5 |
比較的大型サイズの金型では、モールドベースの長手方向に片側2セットずつご使用いただきますと、より一層精密な位置決めができます。
