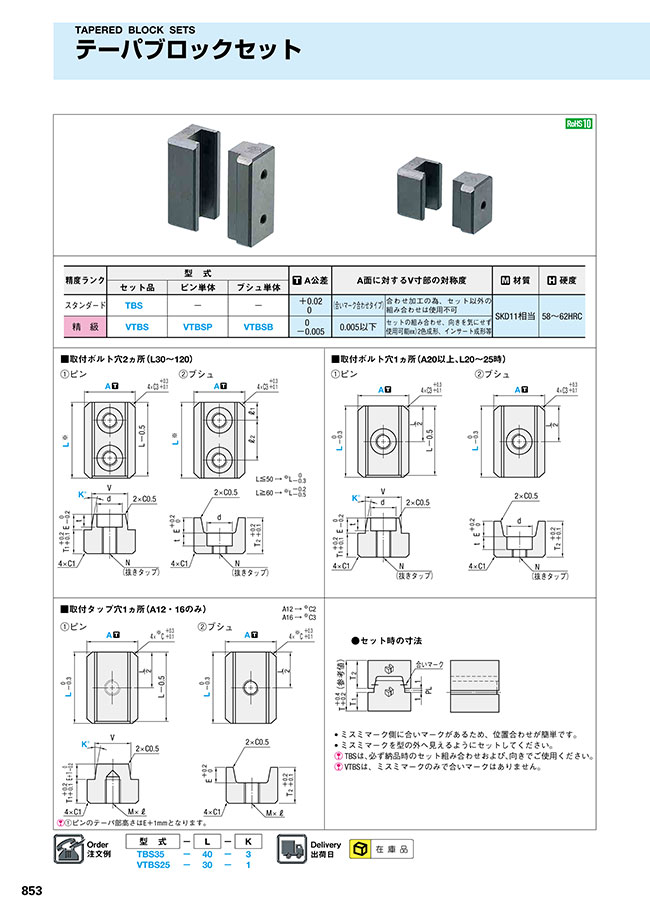

テーパブロックセット

外形図・製品仕様



①ピンのテーパ部高さはE+1mmとなります。



• ミスミマーク側に合いマークがあるため、位置合わせが簡単です。
• ミスミマークを型の外へ見えるようにセットしてください。
TBSは、必ず納品時のセット組み合わせおよび、向きでご使用ください。
VTBSは、ミスミマークのみで合いマークはありません


精度ランク	型    式			A公差	A面に対するV寸部の対称度		材質	硬度
	セット品	ピン単体	ブシュ単体
スタンダード	TBS	-	-	+0.02 0	（合いマーク合わせタイプ）	合わせ加工の為、セット以外の 組み合わせは使用不可	SKD11相当	58～62HRC
精級	VTBS	VTBSP	VTBSB	0 -0.005	0.005以下	セットの組み合わせ、 向きを気にせず使用可能 ex）2色成形、インサート成形等

規格表

■ スタンダード 合いマーク合わせタイプ

V	E	T	T1	T2	ボルト穴				取付ボルト	抜きタップ N	タップ穴 M×ℓ	ボルト穴数	型    式		L 選択	K° 選択
					ℓ1	ℓ2	d	t					Type	A
7	※5	23	7	14	-	-	-	-	M3ボルト	M3	M3×6	1 （タップ穴）	TBS	12	15	1 3 5
															20
9	※7								M4ボルト	M4	M4×6	1 （タップ穴）		16	20
															25
12							6.5	3.5	M3ボルト	M4	-	1		20	20
															25
					7.5	15						2			30
					10	20									40
15	8	28	9	17	-	-	8	5	M4ボルト	M5		1		25	20
															25
					7.5	15						2			30
					10	20									40
17		32	10	20	-	-	9	6	M5ボルト	M6		1		30	25
					7.5	15						2			30
					10	20									40
20	10	35	11	22	7.5	15								35	30
					10	20	11	7	M6ボルト	M8					40
						30									50
25	15	45	14	29		20								45	40
						30									50
					17.5	40									75	3 5
					20	60									100
35	20	60	19	39	15	30	14	9	M8ボルト	M10				65	60
					20	50									90
					30	60									120
A12・A16の場合、ピン側のテーパ部高さがE+1mmとなります。

■ 精級

V	E	T	T1	T2	ボルト穴				取付ボルト	抜きタップ N	ボルト穴数	型    式		L 選択	K° 選択
					ℓ1	ℓ2	d	t				Type	A
12	7	23	7	14	-	-	7	3.5	M3ボルト	M4	1	VTBS （①+②セット） VTBSP （①ピン） VTBSB （②ブシュ）	20	25	1 3 5
					8	15					2			30
15	8	28	9	17	-	-	8	5	M4ボルト	M5	1		25	25
					8	15					2			30
17	8	32	10	20	10	20	9	6	M5ボルト	M6			30	40
20	10	35	11	22			11	7	M6ボルト	M8			35	40

注文例

出荷日

関連情報

■ ご使用にあたって



		取り付けは左図のようになります。 また、掘り込みの穴は上図のように逃げを設けてください。



取付ボルト穴1ヵ所・2ヵ所抜きタップ（N）について取付ボルト穴に切ってあるタップを利用して上図のようにボルトをねじ込み、
引き抜くことができますので取り外しが容易です。



（a のずれに対する、b の値）

a		0.1	0.3	0.5
角度
1°		0.0018	0.005	0.009
3°		0.005	0.016	0.026

合わせのテーパが大きい場合、組み付けの際、多少くいこませるように高さを調整することがありますが、小さい場合は喰いつきを考慮する必要があります。
1゜では（場合によっては3゜も）上図のように多少浮かすようにセットすれば喰いつきの心配がありません。
角度が小さければ、高さ（上図のa）に対する幅（上図のb）のずれが小さいので、位置決めとしての機能を損なうことはありません。



■ テーパブロックセットは、熱硬化性樹脂など、型温が高い場合のプレートの熱膨張を吸収し、正確な位置決め機能を保つことができます。
上図のように、熱膨張した場合には、ピンタイプでは膨張を吸収しきれなくなります。
ブロックタイプは、図のように溝方向を膨張方向と平行にセットすれば、影響を受けなくてすみます。
