ミスミ

位置決めピン

位置決めピン
  • 位置決めピン
  • 位置決めピン
無料3D-CADライブラリー申し込み受付中
未確定：候補が36型番あります。
数量：

商品情報

外形図・製品仕様

 材質
 硬度		型    式
TypeShape
（先端形状）
軸径固定軸径指定
SKD11相当
58～62HRC		PPDPPDFT
B
SKH51
58～60HRC		PPHPPHF

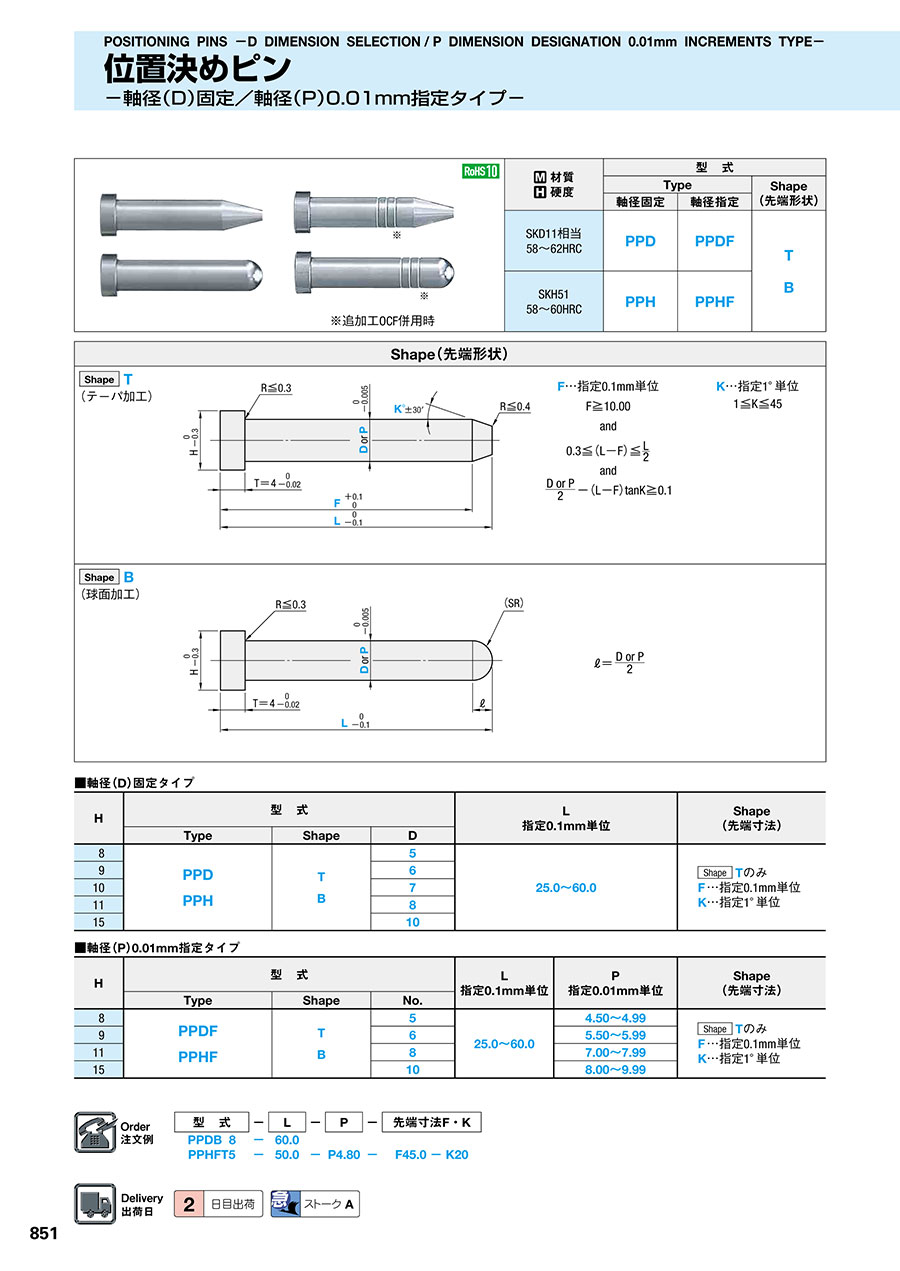

位置決めピン

規格表

■軸径（D）固定タイプ

H型    式L
指定0.1mm単位		Shape
（先端寸法）
TypeShapeD
8PPD
PPH		T
B		525.0～60.0Shape Tのみ
F…指定0.1mm単位
K…指定1°単位
96
107
118
1510

■軸径（P）0.01mm指定タイプ

H型    式L
指定0.1mm単位		P
指定0.01mm単位		Shape
（先端寸法）
TypeShapeNo.
8PPDF
PPHF		T
B		525.0～60.04.50～4.99Shape Tのみ
F…指定0.1mm単位
K…指定1°単位
965.50～5.99
1187.00～7.99
15108.00～9.99

注文例

位置決めピン

出荷日

位置決めピン

追加工

位置決めピン

P.324

関連情報

位置決めピン

位置決めピン

● 入れ子の位置決めにも使用できます。スペースの無い小型の金型に有効です。
● 材質SKD11相当・SKH51はいずれも高温焼戻し処理をしています。
● 位置決めのクリアランスを小さくする場合、ガイドピンは精級をご使用ください。

型番リスト

表示件数
  • 1
    • 型番
    PPDB5-[25-60/0.1]
    PPDB6-[25-60/0.1]
    PPDB7-[25-60/0.1]
    PPDB8-[25-60/0.1]
    PPDB10-[25-60/0.1]
    PPDFB5-[25-60/0.1]-P[4.5-4.99/0.01]
    PPDFB6-[25-60/0.1]-P[5.5-5.99/0.01]
    PPDFB8-[25-60/0.1]-P[7-7.99/0.01]
    PPDFB10-[25-60/0.1]-P[8-9.99/0.01]
    PPDFT5-[25-60/0.1]-P[4.5-4.99/0.01]-F[10-59.7/0.1]-K[1-45/1]
    PPDFT6-[25-60/0.1]-P[5.5-5.99/0.01]-F[10-59.7/0.1]-K[1-45/1]
    PPDFT8-[25-60/0.1]-P[7-7.99/0.01]-F[10-59.7/0.1]-K[1-45/1]
    PPDFT10-[25-60/0.1]-P[8-9.99/0.01]-F[10-59.7/0.1]-K[1-45/1]
    PPDT5-[25-60/0.1]-F[10-59.7/0.1]-K[1-45/1]
    PPDT6-[25-60/0.1]-F[10-59.7/0.1]-K[1-45/1]
    PPDT7-[25-60/0.1]-F[10-59.7/0.1]-K[1-45/1]
    PPDT8-[25-60/0.1]-F[10-59.7/0.1]-K[1-45/1]
    PPDT10-[25-60/0.1]-F[10-59.7/0.1]-K[1-45/1]
    PPHB5-[25-60/0.1]
    PPHB6-[25-60/0.1]
    PPHB7-[25-60/0.1]
    PPHB8-[25-60/0.1]
    PPHB10-[25-60/0.1]
    PPHFB5-[25-60/0.1]-P[4.5-4.99/0.01]
    PPHFB6-[25-60/0.1]-P[5.5-5.99/0.01]
    PPHFB8-[25-60/0.1]-P[7-7.99/0.01]
    PPHFB10-[25-60/0.1]-P[8-9.99/0.01]
    PPHFT5-[25-60/0.1]-P[4.5-4.99/0.01]-F[10-59.7/0.1]-K[1-45/1]
    PPHFT6-[25-60/0.1]-P[5.5-5.99/0.01]-F[10-59.7/0.1]-K[1-45/1]
    PPHFT8-[25-60/0.1]-P[7-7.99/0.01]-F[10-59.7/0.1]-K[1-45/1]
    PPHFT10-[25-60/0.1]-P[8-9.99/0.01]-F[10-59.7/0.1]-K[1-45/1]
    PPHT5-[25-60/0.1]-F[10-59.7/0.1]-K[1-45/1]
    PPHT6-[25-60/0.1]-F[10-59.7/0.1]-K[1-45/1]
    PPHT7-[25-60/0.1]-F[10-59.7/0.1]-K[1-45/1]
    PPHT8-[25-60/0.1]-F[10-59.7/0.1]-K[1-45/1]
    PPHT10-[25-60/0.1]-F[10-59.7/0.1]-K[1-45/1]

    材質

    先端形状

    軸径指定方法

    D(軸径)

    (mm)

    No.(呼び軸径)

    (mm)

    F(軸径部長さ)

    (mm)

    K(角度)

    (°)

    L(全長)

    (mm)

    P(軸径)

    (mm)

    		RoHS?最小発注数量
    SKD11相当
    球面加工
    軸径固定
    5
    -
    -
    -
    25 ～ 60
    -
    10
    1個
    SKD11相当
    球面加工
    軸径固定
    6
    -
    -
    -
    25 ～ 60
    -
    10
    1個
    SKD11相当
    球面加工
    軸径固定
    7
    -
    -
    -
    25 ～ 60
    -
    10
    1個
    SKD11相当
    球面加工
    軸径固定
    8
    -
    -
    -
    25 ～ 60
    -
    10
    1個
    SKD11相当
    球面加工
    軸径固定
    10
    -
    -
    -
    25 ～ 60
    -
    10
    1個
    SKD11相当
    球面加工
    軸径指定
    -
    5
    -
    -
    25 ～ 60
    4.5 ～ 4.99
    10
    1個
    SKD11相当
    球面加工
    軸径指定
    -
    6
    -
    -
    25 ～ 60
    5.5 ～ 5.99
    10
    1個
    SKD11相当
    球面加工
    軸径指定
    -
    8
    -
    -
    25 ～ 60
    7 ～ 7.99
    10
    1個
    SKD11相当
    球面加工
    軸径指定
    -
    10
    -
    -
    25 ～ 60
    8 ～ 9.99
    10
    1個
    SKD11相当
    テーパ加工
    軸径指定
    -
    5
    10 ～ 59.7
    1 ～ 45
    25 ～ 60
    4.5 ～ 4.99
    10
    1個
    SKD11相当
    テーパ加工
    軸径指定
    -
    6
    10 ～ 59.7
    1 ～ 45
    25 ～ 60
    5.5 ～ 5.99
    10
    1個
    SKD11相当
    テーパ加工
    軸径指定
    -
    8
    10 ～ 59.7
    1 ～ 45
    25 ～ 60
    7 ～ 7.99
    10
    1個
    SKD11相当
    テーパ加工
    軸径指定
    -
    10
    10 ～ 59.7
    1 ～ 45
    25 ～ 60
    8 ～ 9.99
    10
    1個
    SKD11相当
    テーパ加工
    軸径固定
    5
    -
    10 ～ 59.7
    1 ～ 45
    25 ～ 60
    -
    10
    1個
    SKD11相当
    テーパ加工
    軸径固定
    6
    -
    10 ～ 59.7
    1 ～ 45
    25 ～ 60
    -
    10
    1個
    SKD11相当
    テーパ加工
    軸径固定
    7
    -
    10 ～ 59.7
    1 ～ 45
    25 ～ 60
    -
    10
    1個
    SKD11相当
    テーパ加工
    軸径固定
    8
    -
    10 ～ 59.7
    1 ～ 45
    25 ～ 60
    -
    10
    1個
    SKD11相当
    テーパ加工
    軸径固定
    10
    -
    10 ～ 59.7
    1 ～ 45
    25 ～ 60
    -
    10
    1個
    SKH51
    球面加工
    軸径固定
    5
    -
    -
    -
    25 ～ 60
    -
    10
    1個
    SKH51
    球面加工
    軸径固定
    6
    -
    -
    -
    25 ～ 60
    -
    10
    1個
    SKH51
    球面加工
    軸径固定
    7
    -
    -
    -
    25 ～ 60
    -
    10
    1個
    SKH51
    球面加工
    軸径固定
    8
    -
    -
    -
    25 ～ 60
    -
    10
    1個
    SKH51
    球面加工
    軸径固定
    10
    -
    -
    -
    25 ～ 60
    -
    10
    1個
    SKH51
    球面加工
    軸径指定
    -
    5
    -
    -
    25 ～ 60
    4.5 ～ 4.99
    10
    1個
    SKH51
    球面加工
    軸径指定
    -
    6
    -
    -
    25 ～ 60
    5.5 ～ 5.99
    10
    1個
    SKH51
    球面加工
    軸径指定
    -
    8
    -
    -
    25 ～ 60
    7 ～ 7.99
    10
    1個
    SKH51
    球面加工
    軸径指定
    -
    10
    -
    -
    25 ～ 60
    8 ～ 9.99
    10
    1個
    SKH51
    テーパ加工
    軸径指定
    -
    5
    10 ～ 59.7
    1 ～ 45
    25 ～ 60
    4.5 ～ 4.99
    10
    1個
    SKH51
    テーパ加工
    軸径指定
    -
    6
    10 ～ 59.7
    1 ～ 45
    25 ～ 60
    5.5 ～ 5.99
    10
    1個
    SKH51
    テーパ加工
    軸径指定
    -
    8
    10 ～ 59.7
    1 ～ 45
    25 ～ 60
    7 ～ 7.99
    10
    1個
    SKH51
    テーパ加工
    軸径指定
    -
    10
    10 ～ 59.7
    1 ～ 45
    25 ～ 60
    8 ～ 9.99
    10
    1個
    SKH51
    テーパ加工
    軸径固定
    5
    -
    10 ～ 59.7
    1 ～ 45
    25 ～ 60
    -
    10
    1個
    SKH51
    テーパ加工
    軸径固定
    6
    -
    10 ～ 59.7
    1 ～ 45
    25 ～ 60
    -
    10
    1個
    SKH51
    テーパ加工
    軸径固定
    7
    -
    10 ～ 59.7
    1 ～ 45
    25 ～ 60
    -
    10
    1個
    SKH51
    テーパ加工
    軸径固定
    8
    -
    10 ～ 59.7
    1 ～ 45
    25 ～ 60
    -
    10
    1個
    SKH51
    テーパ加工
    軸径固定
    10
    -
    10 ～ 59.7
    1 ～ 45
    25 ～ 60
    -
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
  • 1

    • 詳細情報

    基本情報

    軸径（D）固定・軸径（P）0.01mm指定タイプの位置決めピンです。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    位置決めピンのレビュー
    4.1平均満足度：4.18件のレビュー
    位置決め
    4
    満足度：4.02022/11/17
    入れ子 固定と可動の 位置決めには最適ですね。 問題ないです。
    0人が参考にしています。
    位置決めピン
    4
    満足度：4.02020/12/16
    治具の位置決めに使用しました。 汎用性があり、短納期・低価格で入手できるので重宝しています。
    0人が参考にしています。
    治具の位置決め
    4
    満足度：4.02020/05/29
    安価で単品の対応もでき汎用性がありとでも良い商品でと思います。
    0人が参考にしています。
    位置決めピン　
    4
    満足度：4.02019/10/25
    納期や精度は問題ありません。 人の手による位置合わせにも使用したいので、もう少し径が大きいものもあると助かります。
    0人が参考にしています。
    位置決め
    4
    満足度：4.02019/09/02
    入れ子の位置決めに 最適です スペ−スも少なくて ブッシュと併用して使用してます
    0人が参考にしています。
    8件全て見る
