テーパピンセット用スペーサ -厚み指定タイプ-

テーパピンセット用スペーサ -厚み指定タイプ-

カタログ |P.850

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

テーパピンセット用スペーサ

ミスミ

テーパピンセット用スペーサ

通常価格(税別)： 150円 (税込価格：165円)

通常出荷日：在庫品1日目

厚み指定タイプのテーパピンセット用スペーサです。材質は機械構造用炭素鋼です。

詳細情報を確認する

構成部品
スペーサー
形状タイプ
ピン

無料3D-CADライブラリー申し込み受付中

未確定：候補が22型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

テーパピンセット用スペーサ -厚み指定タイプ-

FTPS・FTPDの適用ボルトはFB（ P.1103）、CB（ P.1099）、CBS（ P.1101）を参照の上、ご選択ください。

材質 S45C
硬度 46～50HRC

規格表

適用テーパピン D	h	d	t	適用ボルト	型式		T 指定0.1mm単位
適用テーパピン D	h	d	t	適用ボルト	Type	D₁	T 指定0.1mm単位
13	-	4.5	3.0	FB4	FTPS	16	5.0～10.0
16		5.5	3.0	FB5		20	5.0～10.0
20		6.5	4.0	FB6		25	6.0～10.0
25		8.5	4.5	FB8		32	6.5～10.0
10	8	4.5	6	CB4	FTPD	13	10.0～25.0
13	8	4.5	6	CB4		16	10.0～25.0
16	9.5	5.5	7	CB5		20	10.0～35.0
20	11	6.5	6	CBS6		25	10.0～14.9
20	11	6.5	9	CB6		25	15.0～50.0
25	14	8.5	10	CB8		32	15.0～55.0
30	17.5	10.5	12	CB10		35	20.0～50.0
32	17.5	10.5	12	CB10		38	20.0～50.0
35	20	12.5	9	CBS12		42	15.0～24.9
35			14	CB12		42	25.0～45.0
42			14	CB12		48	20.0～40.0

適用テーパピン D	d	適用ボルト M	型式		T 指定0.1mm単位
適用テーパピン D	d	適用ボルト M	Type	D₁	T 指定0.1mm単位
8	3.5	M3	FTPG	8	1.0～10.0
10	4.5	M4		10
13	4.5	M4		13
16	5.5	M5		16	1.0～35.0
20	6.5	M6		20	1.0～50.0
25	8.5	M8		25	1.0～55.0
30	10.5	M10		30	1.0～50.0
35	12.5	M12		35	1.0～45.0
42	12.5	M12		42	1.0～40.0

注文例

テーパピンセット用スペーサ -厚み指定タイプ-

出荷日

テーパピンセット用スペーサ -厚み指定タイプ-

型番リスト

表示件数

型番

取付穴形状

D1(外径)

(mm)

T(高さ)

(mm)

RoHS?

最小発注数量

ザグリ穴	13	10 ～ 25	10	1個
ザグリ穴	16	10 ～ 25	10	1個
ザグリ穴	20	10 ～ 35	10	1個
ザグリ穴	25	10 ～ 50	10	1個
ザグリ穴	32	15 ～ 55	10	1個
ザグリ穴	35	20 ～ 50	10	1個
ザグリ穴	38	20 ～ 50	10	1個
ザグリ穴	42	15 ～ 45	10	1個
ザグリ穴	48	20 ～ 40	10	1個
通し穴	8	1 ～ 10	10	1個
通し穴	10	1 ～ 10	10	1個
通し穴	13	1 ～ 10	10	1個
通し穴	16	1 ～ 35	10	1個
通し穴	20	1 ～ 50	10	1個
通し穴	25	1 ～ 55	10	1個
通し穴	30	1 ～ 50	10	1個
通し穴	35	1 ～ 45	10	1個
通し穴	42	1 ～ 40	10	1個
皿穴	16	5 ～ 10	10	1個
皿穴	20	5 ～ 10	10	1個
皿穴	25	6 ～ 10	10	1個
皿穴	32	6.5 ～ 10	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

厚み指定タイプのテーパピンセット用スペーサです。材質は機械構造用炭素鋼です。

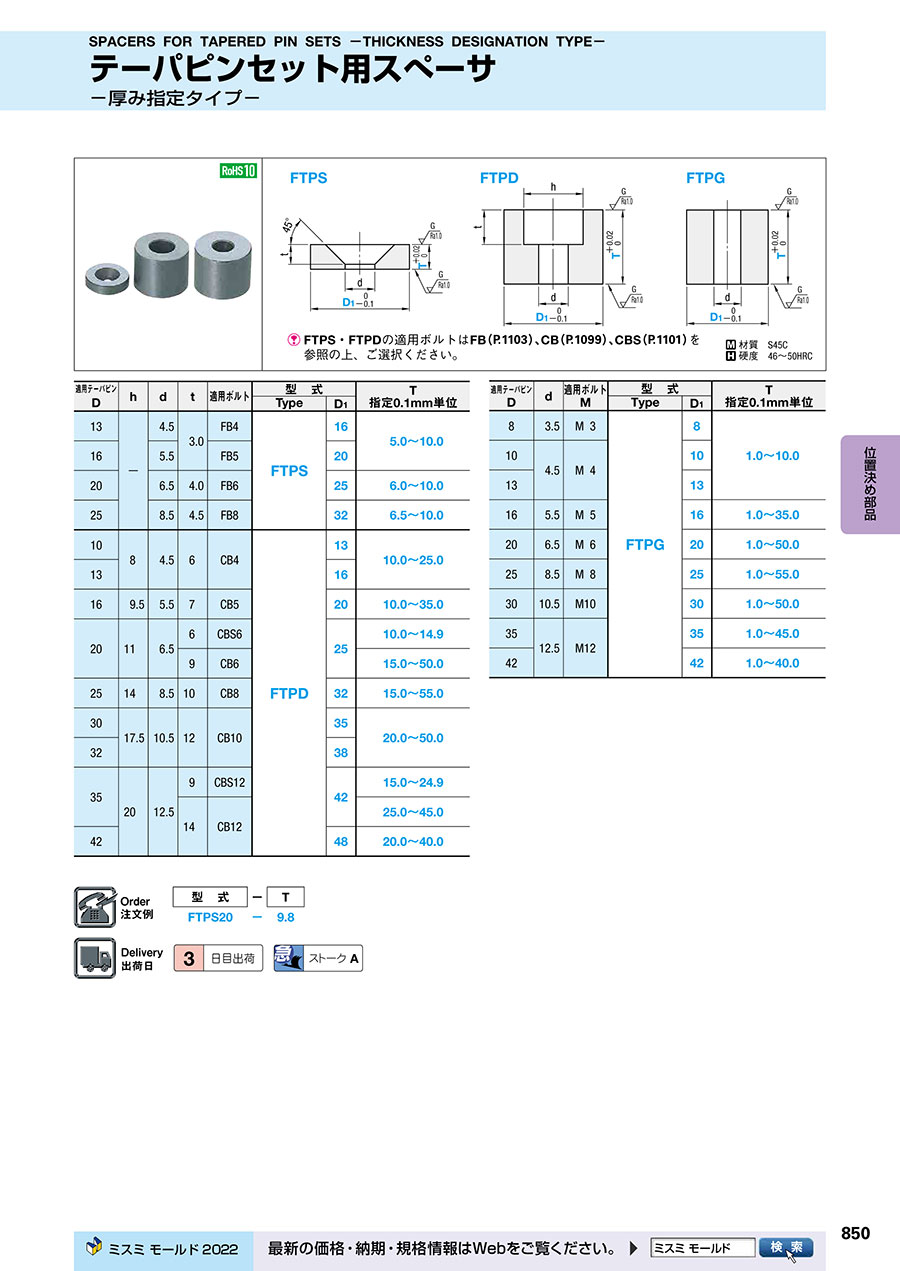

カタログ

商品TOP

カタログ (見開き版)

850

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

テーパピンセット用スペーサ -厚み指定タイプ-のレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

テ−パ−

4

満足度：4.02021/03/27

位置決めが容易にでき消耗したら交換できるので非常に重宝します

0人が参考にしています。

金型の部品に使用

5

満足度：5.02021/01/08

金型の2枚の型板を固定する部品の一部に、このテーパーピンセット用スペーサ（FTPG20）を使用しました。このスペーサは、...もっと読む

0人が参考にしています。

2件全て見る
