テーパピンセット用スペーサ

カタログ |P.849

数量スライド割引
当日出荷可能

4.8

平均満足度4.8

この商品のレビューをみる（5件）

通常単価(税別): 150円～950円

税込単価: 165円～1,045円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

テーパピンセット用スペーサ -厚み指定タイプ-

4.5

通常出荷日：3 日目

テーパピンセット用スペーサです。材質は機械構造用炭素鋼です。

詳細情報を確認する

構成部品
スペーサー
形状タイプ
ピン

無料3D-CADライブラリー申し込み受付中

未確定：候補が91型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

TPS・TPDには付属品として専用ボルトがつきます。

材質 S45C
硬度 46～50HRC

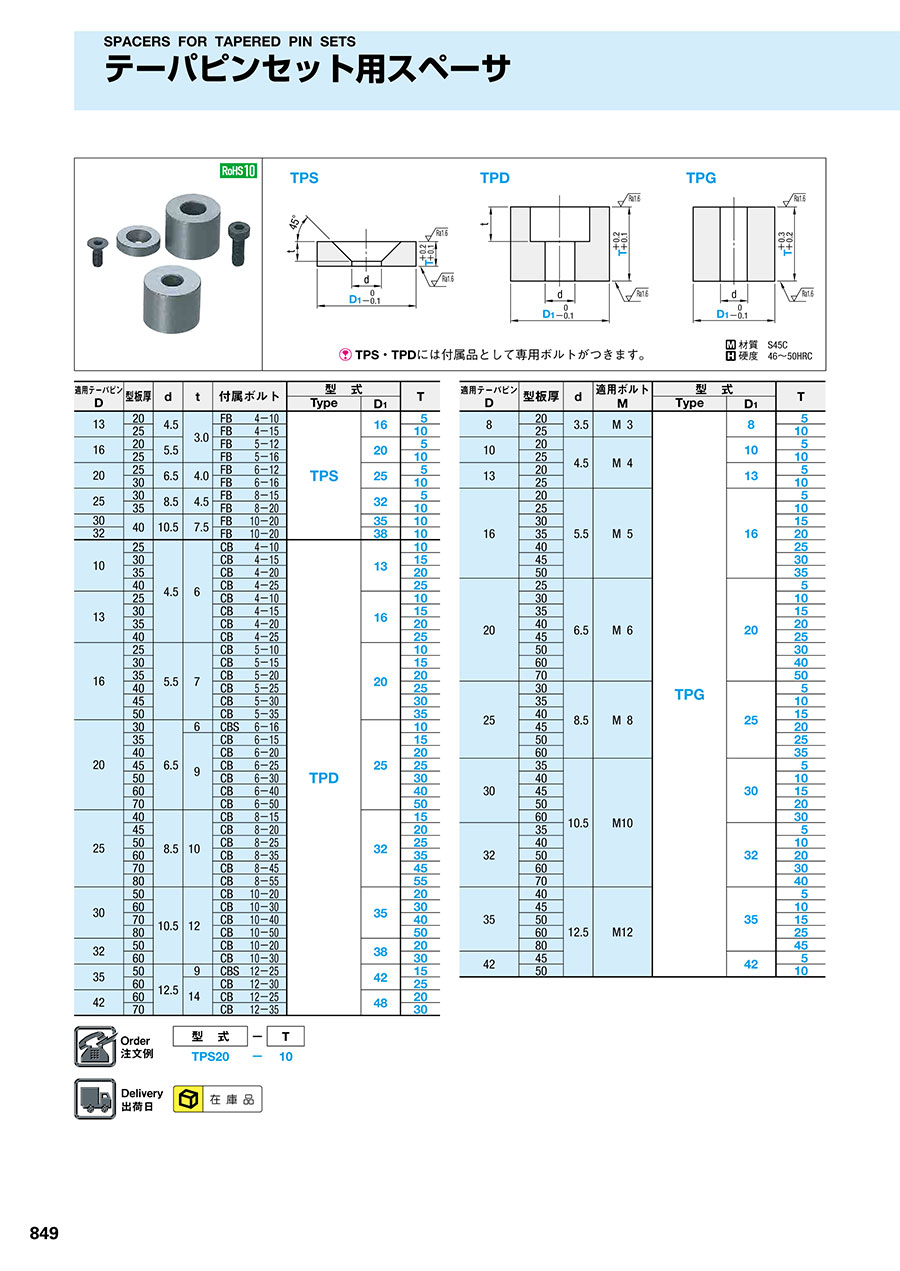

規格表

適用テーパピン D	型板厚	d	t	付属ボルト		型式		T
適用テーパピン D	型板厚	d	t	付属ボルト		Type	D₁	T
13	20	4.5	3.0	FB	4-10	TPS	16	5
13	25	4.5		FB	4-15		16	10
16	20	5.5		FB	5-12		20	5
16	25	5.5		FB	5-16		20	10
20	25	6.5	4.0	FB	6-12		25	5
20	30	6.5	4.0	FB	6-16		25	10
25	30	8.5	4.5	FB	8-15		32	5
25	35	8.5	4.5	FB	8-20		32	10
30	40	10.5	7.5	FB	10-20		35	10
32	40	10.5	7.5	FB	10-20		38	10
10	25	4.5	6	CB	4-10	TPD	13	10
	30			CB	4-15			15
	35			CB	4-20			20
	40			CB	4-25			25
13	25			CB	4-10		16	10
	30			CB	4-15			15
	35			CB	4-20			20
	40			CB	4-25			25
16	25	5.5	7	CB	5-10		20	10
	30			CB	5-15			15
	35			CB	5-20			20
	40			CB	5-25			25
	45			CB	5-30			30
	50			CB	5-35			35
20	30	6.5	6	CBS	6-16		25	10
	35		9	CB	6-15			15
	40			CB	6-20			20
	45			CB	6-25			25
	50			CB	6-30			30
	60			CB	6-40			40
	70			CB	6-50			50
25	40	8.5	10	CB	8-15		32	15
	45			CB	8-20			20
	50			CB	8-25			25
	60			CB	8-35			35
	70			CB	8-45			45
	80			CB	8-55			55
30	50	10.5	12	CB	10-20		35	20
	60			CB	10-30			30
	70			CB	10-40			40
	80			CB	10-50			50
32	50			CB	10-20		38	20
32	60			CB	10-30		38	30
35	50	12.5	9	CBS	12-25		42	15
35	60		14	CB	12-30		42	25
42	60			CB	12-25		48	20
42	70			CB	12-35		48	30

適用テーパピン D	型板厚	d	適用ボルト M	型式		T
適用テーパピン D	型板厚	d	適用ボルト M	Type	D₁	T
8	20	3.5	M 3	TPG	8	5
8	25	3.5	M 3		8	10
10	20	4.5	M 4		10	5
10	25				10	10
13	20				13	5
13	25				13	10
16	20	5.5	M 5		16	5
	25					10
	30					15
	35					20
	40					25
	45					30
	50					35
20	25	6.5	M 6		20	5
	30					10
	35					15
	40					20
	45					25
	50					30
	60					40
	70					50
25	30	8.5	M 8		25	5
	35					10
	40					15
	45					20
	50					25
	60					35
30	35	10.5	M10		30	5
	40					10
	45					15
	50					20
	60					30
32	35				32	5
	40					10
	50					20
	60					30
	70					40
35	40	12.5	M12		35	5
	45					10
	50					15
	60					25
	80					45
42	45				42	5
42	50				42	10

注文例

出荷日

型番リスト

表示件数

型番

取付穴形状

D1(外径)

(mm)

T(厚さ)

(mm)

RoHS?

最小発注数量

ザグリ穴	13	10	10	1個
ザグリ穴	13	15	10	1個
ザグリ穴	13	20	10	1個
ザグリ穴	13	25	10	1個
ザグリ穴	16	10	10	1個
ザグリ穴	16	15	10	1個
ザグリ穴	16	20	10	1個
ザグリ穴	16	25	10	1個
ザグリ穴	20	10	10	1個
ザグリ穴	20	15	10	1個
ザグリ穴	20	20	10	1個
ザグリ穴	20	25	10	1個
ザグリ穴	20	30	10	1個
ザグリ穴	20	35	10	1個
ザグリ穴	25	10	10	1個
ザグリ穴	25	15	10	1個
ザグリ穴	25	20	10	1個
ザグリ穴	25	25	10	1個
ザグリ穴	25	30	10	1個
ザグリ穴	25	40	10	1個
ザグリ穴	25	50	10	1個
ザグリ穴	32	15	10	1個
ザグリ穴	32	20	10	1個
ザグリ穴	32	25	10	1個
ザグリ穴	32	35	10	1個
ザグリ穴	32	45	10	1個
ザグリ穴	32	55	10	1個
ザグリ穴	35	20	10	1個
ザグリ穴	35	30	10	1個
ザグリ穴	35	40	10	1個
ザグリ穴	35	50	10	1個
ザグリ穴	38	20	10	1個
ザグリ穴	38	30	10	1個
ザグリ穴	42	15	10	1個
ザグリ穴	42	25	10	1個
ザグリ穴	48	20	10	1個
ザグリ穴	48	30	10	1個
通し穴	8	5	10	1個
通し穴	8	10	10	1個
通し穴	10	5	10	1個
通し穴	10	10	10	1個
通し穴	13	5	10	1個
通し穴	13	10	10	1個
通し穴	16	5	10	1個
通し穴	16	10	10	1個
通し穴	16	15	10	1個
通し穴	16	20	10	1個
通し穴	16	25	10	1個
通し穴	16	30	10	1個
通し穴	16	35	10	1個
通し穴	20	5	10	1個
通し穴	20	10	10	1個
通し穴	20	15	10	1個
通し穴	20	20	10	1個
通し穴	20	25	10	1個
通し穴	20	30	10	1個
通し穴	20	40	10	1個
通し穴	20	50	10	1個
通し穴	25	5	10	1個
通し穴	25	10	10	1個

通常単価(税別) (税込単価)	通常出荷日

190円 ( 209円 )	在庫品1日目当日出荷可能
220円 ( 242円 )	在庫品1日目当日出荷可能
240円 ( 264円 )	在庫品1日目当日出荷可能
270円 ( 297円 )	在庫品1日目当日出荷可能
200円 ( 220円 )	在庫品1日目当日出荷可能
230円 ( 253円 )	在庫品1日目当日出荷可能
250円 ( 275円 )	在庫品1日目当日出荷可能
280円 ( 308円 )	在庫品1日目当日出荷可能
250円 ( 275円 )	在庫品1日目当日出荷可能
280円 ( 308円 )	在庫品1日目当日出荷可能
300円 ( 330円 )	在庫品1日目当日出荷可能
340円 ( 374円 )	在庫品1日目当日出荷可能
360円 ( 396円 )	在庫品1日目当日出荷可能
380円 ( 418円 )	在庫品1日目当日出荷可能
320円 ( 352円 )	在庫品1日目当日出荷可能
350円 ( 385円 )	在庫品1日目当日出荷可能
380円 ( 418円 )	在庫品1日目当日出荷可能
410円 ( 451円 )	在庫品1日目当日出荷可能
440円 ( 484円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
580円 ( 638円 )	在庫品1日目当日出荷可能
440円 ( 484円 )	在庫品1日目当日出荷可能
490円 ( 539円 )	在庫品1日目当日出荷可能
550円 ( 605円 )	在庫品1日目当日出荷可能
640円 ( 704円 )	在庫品1日目当日出荷可能
750円 ( 825円 )	在庫品1日目当日出荷可能
840円 ( 924円 )	在庫品1日目当日出荷可能
550円 ( 605円 )	在庫品1日目当日出荷可能
680円 ( 748円 )	在庫品1日目当日出荷可能
820円 ( 902円 )	在庫品1日目当日出荷可能
950円 ( 1,045円 )	在庫品1日目当日出荷可能
610円 ( 671円 )	在庫品1日目当日出荷可能
750円 ( 825円 )	在庫品1日目当日出荷可能
630円 ( 693円 )	在庫品1日目当日出荷可能
790円 ( 869円 )	在庫品1日目当日出荷可能
740円 ( 814円 )	在庫品1日目当日出荷可能
920円 ( 1,012円 )	在庫品1日目当日出荷可能
150円 ( 165円 )	在庫品1日目当日出荷可能
170円 ( 187円 )	在庫品1日目当日出荷可能
150円 ( 165円 )	在庫品1日目当日出荷可能
170円 ( 187円 )	在庫品1日目当日出荷可能
170円 ( 187円 )	在庫品1日目当日出荷可能
190円 ( 209円 )	在庫品1日目当日出荷可能
170円 ( 187円 )	在庫品1日目当日出荷可能
190円 ( 209円 )	在庫品1日目当日出荷可能
230円 ( 253円 )	在庫品1日目当日出荷可能
250円 ( 275円 )	在庫品1日目当日出荷可能
290円 ( 319円 )	在庫品1日目当日出荷可能
290円 ( 319円 )	在庫品1日目当日出荷可能
320円 ( 352円 )	在庫品1日目当日出荷可能
210円 ( 231円 )	在庫品1日目当日出荷可能
240円 ( 264円 )	在庫品1日目当日出荷可能
290円 ( 319円 )	在庫品1日目当日出荷可能
310円 ( 341円 )	在庫品1日目当日出荷可能
330円 ( 363円 )	在庫品1日目当日出荷可能
360円 ( 396円 )	在庫品1日目当日出荷可能
400円 ( 440円 )	在庫品1日目当日出荷可能
420円 ( 462円 )	在庫品1日目当日出荷可能
270円 ( 297円 )	在庫品1日目当日出荷可能
300円 ( 330円 )	在庫品1日目当日出荷可能

基本情報

基本情報

テーパピンセット用スペーサです。材質は機械構造用炭素鋼です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
