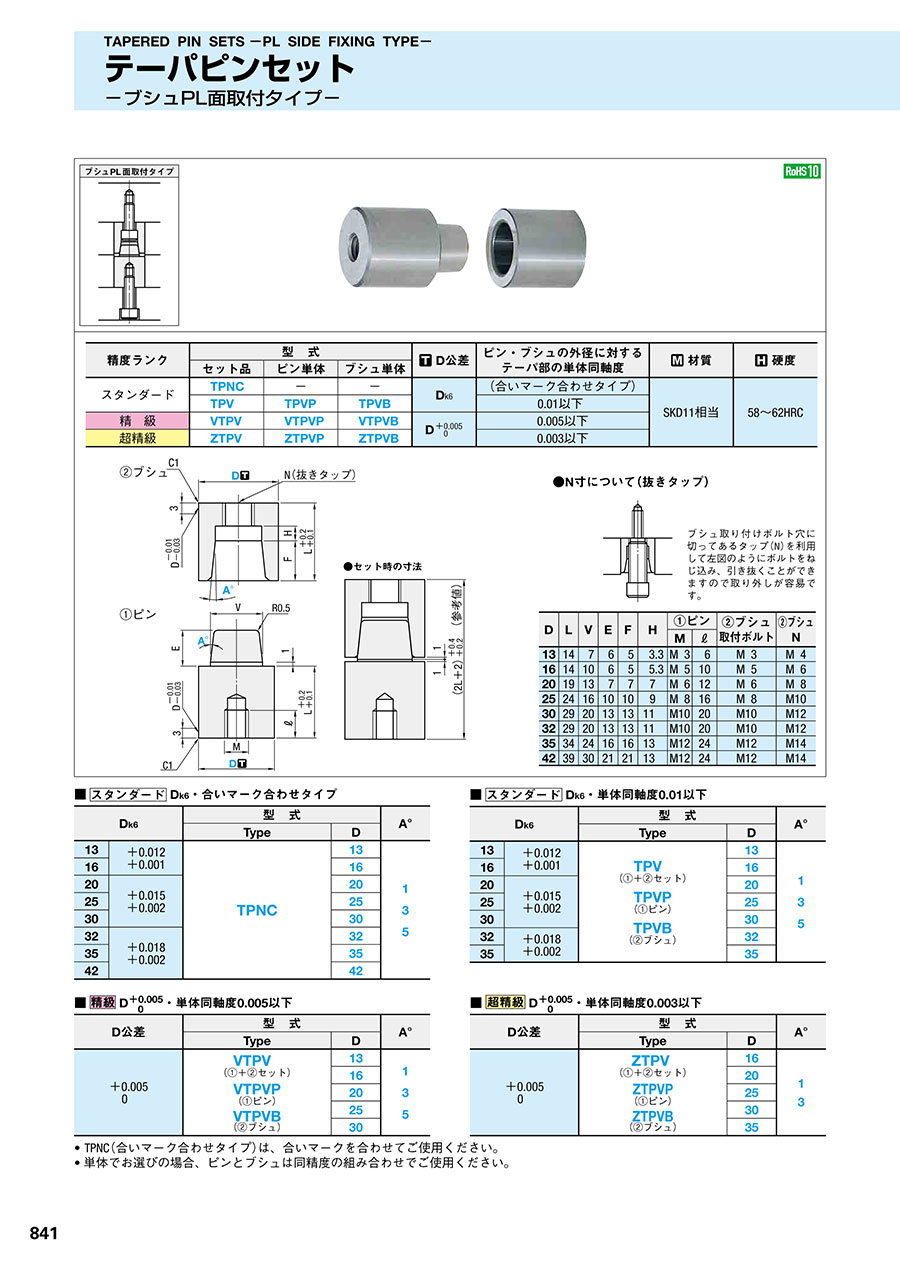

テーパピンセット -ブシュPL面取付タイプ-

外形図・製品仕様

精度ランク	型    式			D公差	ピン・ブシュの外径に対する テーパ部の単体同軸度	材質	硬度
	セット品	ピン単体	ブシュ単体
スタンダード	TPNC	-	-	Dk6	（合いマーク合わせタイプ）	SKD11相当	58～62HRC
	TPV	TPVP	TPVB		0.01以下
精級	VTPV	VTPVP	VTPVB	D +0.005/0	0.005以下
超精級	ZTPV	ZTPVP	ZTPVB		0.003以下

●N寸について（抜きタップ）

ブシュ取り付けボルト穴に切ってあるタップ（N）を利用して左図のようにボルトをねじ込み、引き抜くことができますので取り外しが容易です。



D	L	V	E	F	H	①ピン		②ブシュ 取付ボルト	②ブシュ N
						M	ℓ
13	14	7	6	5	3.3	M3	6	M3	M4
16	14	10	6	5	5.3	M5	10	M5	M6
20	19	13	7	7	7	M6	12	M6	M8
25	24	16	10	10	9	M8	16	M8	M10
30	29	20	13	13	11	M10	20	M10	M12
32	29	20	13	13	11	M10	20	M10	M12
35	34	24	16	16	13	M12	24	M12	M14
42	39	30	21	21	13	M12	24	M12	M14

規格表

■ スタンダード D_k6・合いマーク合わせタイプ

Dk6		型    式		A°
		Type	D
13	+0.012 +0.001	TPNC	13	1 3 5
16			16
20	+0.015 +0.002		20
25			25
30			30
32	+0.018 +0.002		32
35			35
42			42

■ スタンダード D_k6・単体同軸度0.01以下

Dk6		型    式		A°
		Type	D
13	+0.012 +0.001	TPV （①+②セット） TPVP （①ピン） TPVB （②ブシュ）	13	1 3 5
16			16
20	+0.015 +0.002		20
25			25
30			30
32	+0.018 +0.002		32
35			35

■ 精級 D +0.005/0 ・単体同軸度0.005以下

D公差	型    式		A°
	Type	D
+0.005 0	VTPV （①+②セット） VTPVP （①ピン） VTPVB （②ブシュ）	13	1 3 5
		16
		20
		25
		30

■ 超精級 D +0.005/0 ・単体同軸度0.003以下

D公差	型    式		A°
	Type	D
+0.005 0	ZTPV （①+②セット） ZTPVP （①ピン） ZTPVB （②ブシュ）	16	1 3
		20
		25
		30
		35

• TPN（合いマーク合わせタイプ）は、合いマークを合わせてご使用ください。
• 単体でお選びの場合、ピンとブシュは同精度の組み合わせでご使用ください。

注文例

出荷日

追加工

関連情報

■ご使用にあたって

合わせのテーパが大きい場合、組み付けの際、多少くいこませるように高さを調整することがありますが、小さい場合は喰いつきを考慮する必要があります。
1°では（場合によっては3°も）上図のように多少浮かすようにセットすれば喰いつきの心配がありません。
角度が小さければ、高さ（上図のa）に対する幅（上図のb）のずれが小さいので、位置決めとしての機能を損なうことはありません。
〔aのずれに対する、bの値〕

a		0.1	0.3	0.5
角度
1°		0.0018	0.005	0.009
3°		0.005	0.016	0.026

■取り付け方法

P.849
