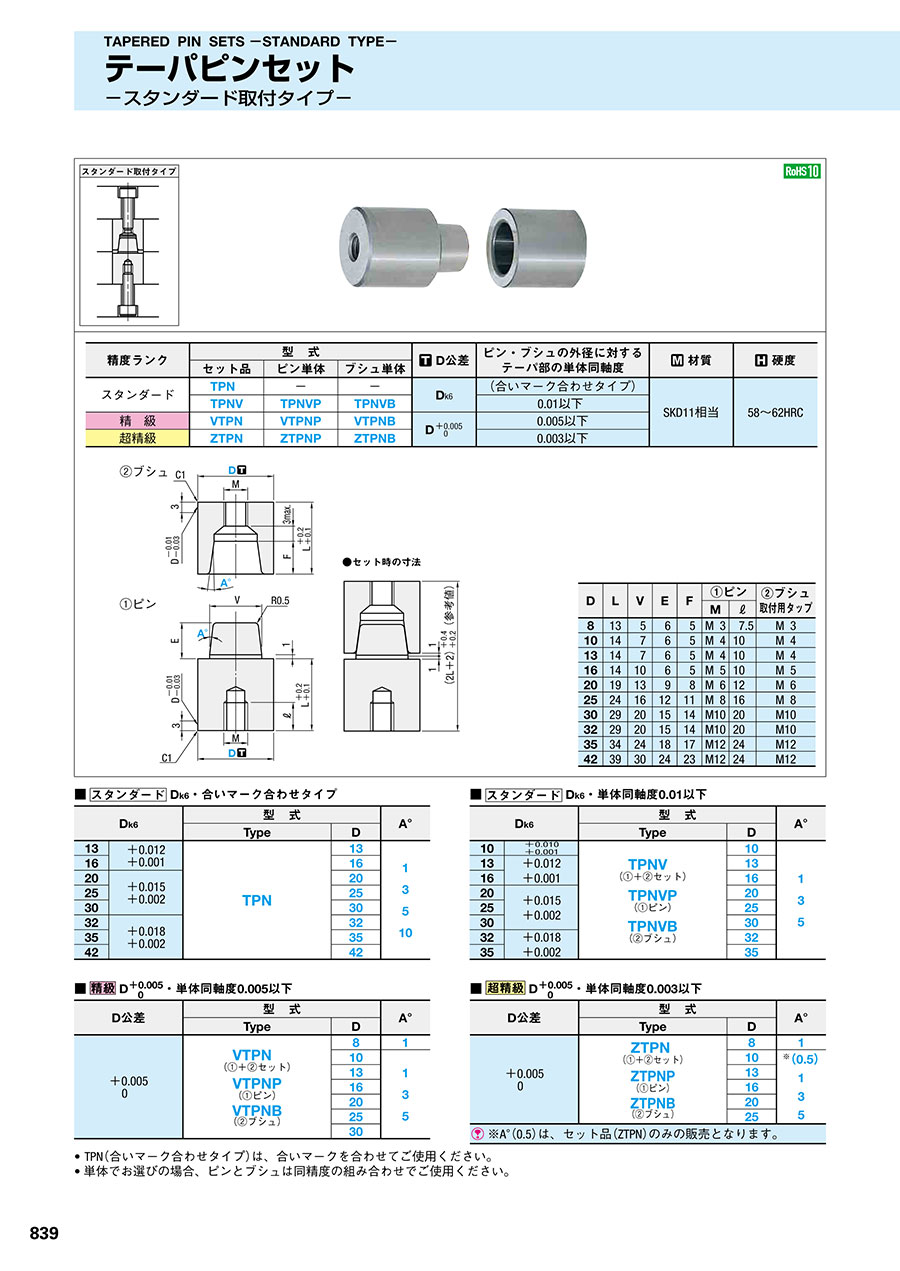

テーパピンセット -スタンダード取付タイプ-

外形図・製品仕様

規格表

■ スタンダード D_k6・合いマーク合わせタイプ

■ スタンダード D_k6・単体同軸度0.01以下

■ 精級 D +0.005/0 ・単体同軸度0.005以下

■ 超精級 D +0.005/0 ・単体同軸度0.003以下

• TPN（合いマーク合わせタイプ）は、合いマークを合わせてご使用ください。
• 単体でお選びの場合、ピンとブシュは同精度の組み合わせでご使用ください。

注文例

出荷日

追加工

関連情報

■ご使用にあたって

合わせのテーパが大きい場合、組み付けの際、多少くいこませるように高さを調整することがありますが、小さい場合は喰いつきを考慮する必要があります。
0.5°、1°では（場合によっては3°も）上図のように多少浮かすようにセットすれば喰いつきの心配がありません。
角度が小さければ、高さ（上図のa）に対する幅（上図のb）のずれが小さいので、位置決めとしての機能を損なうことはありません。
〔aのずれに対する、bの値〕 ※0.5°については、特に多少浮かせてセットすることをお奨めします。
