中･大型用ガイドブシュ -ストレート-
未確定：候補が4型番あります。
商品情報
外形図・製品仕様
材質 SUJ2
硬度 58HRC～
規格表
| D1 | D2 | d | ℓ1 | T | 型 式 | L | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| Type | d | |||||||||
| 55 | +0.05 +0.04 | 55 | -0.02 -0.03 | 40 | +0.05 +0.04 | 17.5 | 4 | GBST | 40 | 70 |
| 70 | +0.07 +0.06 | 70 | 50 | +0.07 +0.06 | 20 | 50 | 80 | |||
| 80 | +0.08 +0.07 | 80 | 60 | +0.08 +0.07 | 25 | 60 | 100 | |||
| 100 | +0.10 +0.08 | 100 | 80 | +0.10 +0.08 | 30 | 5 | 80 | 120 | ||
注文例
出荷日
関連情報
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,560円 ( 1,716円 ) | 在庫品1日目当日出荷可能 |
3,420円 ( 3,762円 ) | 在庫品1日目当日出荷可能 |
5,020円 ( 5,522円 ) | 在庫品1日目当日出荷可能 |
9,680円 ( 10,648円 ) | 在庫品1日目当日出荷可能 |

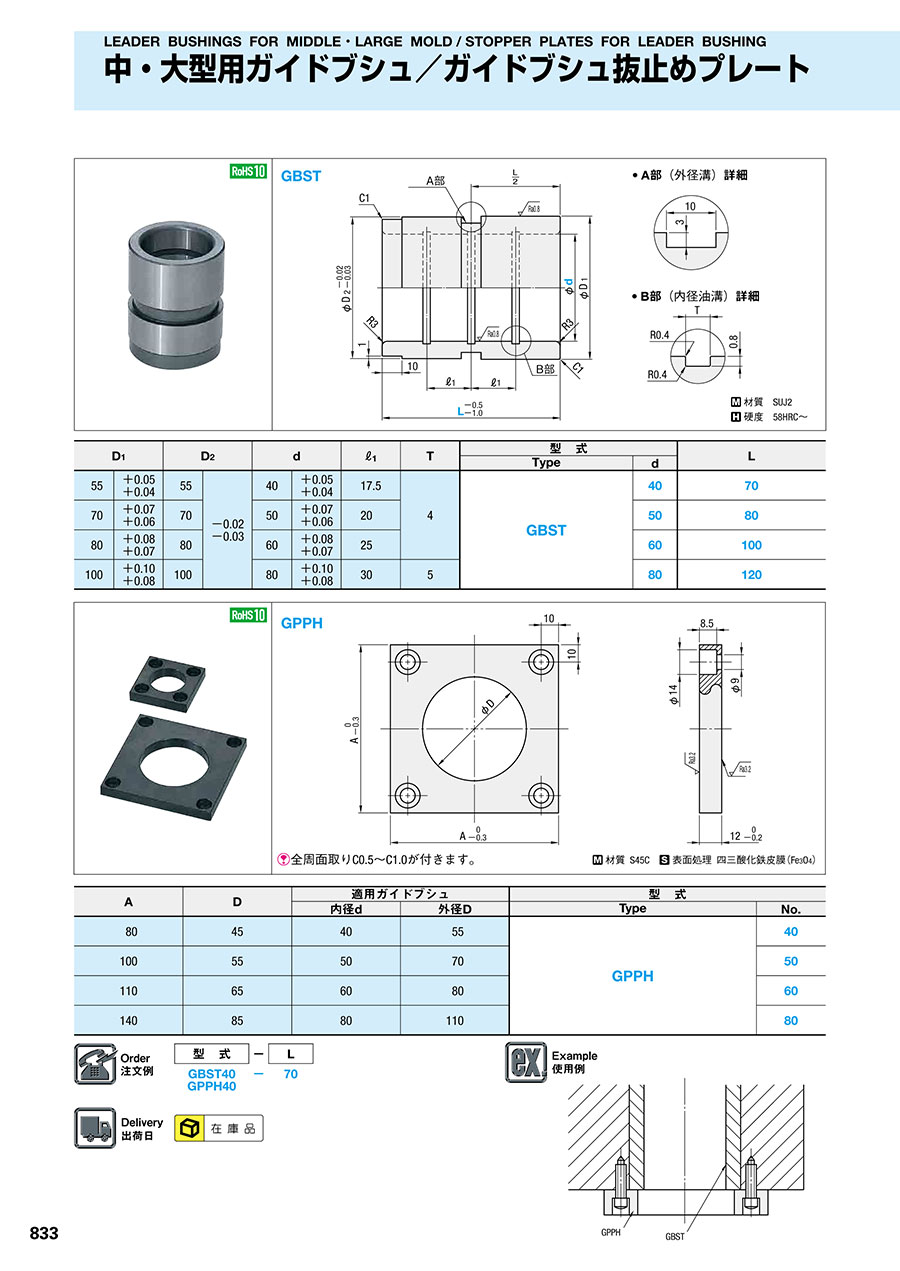

カタログ
中･大型用ガイドブシュ -ストレート-のレビュー
この商品のレビューはありません
