ゴム金型用ガイドピン
型番

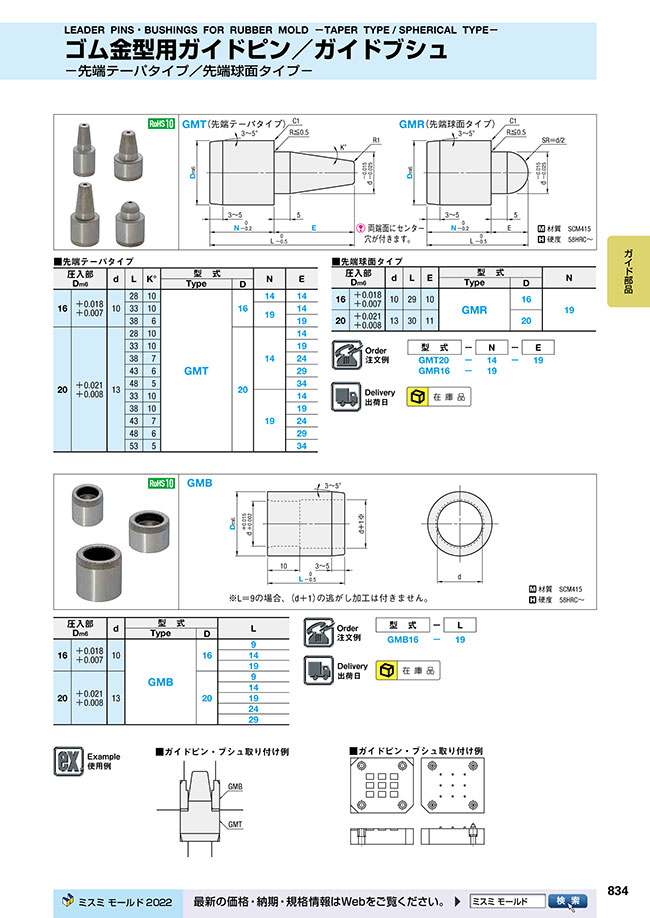

外形図・製品仕様
両端面にセンター穴が付きます。
材質SCM415
硬度58HRC～
規格表
■先端テーパタイプ
| 圧入部 Dm6 | d | L | K° | 型 式 | N | E | ||
|---|---|---|---|---|---|---|---|---|
| Type | D | |||||||
| 16 | +0.018 +0.007 | 10 | 28 | 10 | GMT | 16 | 14 | 14 |
| 33 | 10 | 19 | 14 | |||||
| 38 | 6 | 19 | ||||||
| 20 | +0.021 +0.008 | 13 | 28 | 10 | 20 | 14 | 14 | |
| 33 | 10 | 19 | ||||||
| 38 | 7 | 24 | ||||||
| 43 | 6 | 29 | ||||||
| 48 | 5 | 34 | ||||||
| 33 | 10 | 19 | 14 | |||||
| 38 | 10 | 19 | ||||||
| 43 | 7 | 24 | ||||||
| 48 | 6 | 29 | ||||||
| 53 | 5 | 34 | ||||||
■先端球面タイプ
| 圧入部 Dm6 | d | L | E | 型 式 | N | ||
|---|---|---|---|---|---|---|---|
| Type | D | ||||||
| 16 | +0.018 +0.007 | 10 | 29 | 10 | GMR | 16 | 19 |
| 20 | +0.021 +0.008 | 13 | 30 | 11 | 20 | ||
注文例
出荷日
絞り込み条件：4 項目の仕様が未選択です
ガイドピン先端形状
- テーパタイプ
- 球面タイプ
D(外径)(mm)
- 16
- 20
N(圧入部長さ)(mm)
- 14
- 19
E(先端形状部長さ)(mm)
- 14
- 19
- 24
- 29
- 34
タイプ
- GMR
- GMT
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
440円 ( 484円 ) | 在庫品1日目当日出荷可能 |
470円 ( 517円 ) | 在庫品1日目当日出荷可能 |
430円 ( 473円 ) | 在庫品1日目当日出荷可能 |
440円 ( 484円 ) | 在庫品1日目当日出荷可能 |
450円 ( 495円 ) | 在庫品1日目当日出荷可能 |
450円 ( 495円 ) | 在庫品1日目当日出荷可能 |
460円 ( 506円 ) | 在庫品1日目当日出荷可能 |
500円 ( 550円 ) | 在庫品1日目当日出荷可能 |
530円 ( 583円 ) | 在庫品1日目当日出荷可能 |
590円 ( 649円 ) | 在庫品1日目当日出荷可能 |
470円 ( 517円 ) | 在庫品1日目当日出荷可能 |
500円 ( 550円 ) | 在庫品1日目当日出荷可能 |
520円 ( 572円 ) | 在庫品1日目当日出荷可能 |
550円 ( 605円 ) | 在庫品1日目当日出荷可能 |
630円 ( 693円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ゴム金型用ガイドピンです。先端テーバタイプ、先端球面タイプの選択が可能です。
ゴム金型用ガイドピンのレビュー
金型用
5
5.02022/05/26
コスト面でとてもたすかります、もつとバリエーションも増やしてほしいです
1人が参考にしています。
ゴム金型の位置決め
4
4.02025/04/08
価格も安く、問題なく使用できてます。ただ他の方のレビューにもあるように、先端形状部長さのバリエーションを増やしてほしいで...もっと読む
0人が参考にしています。
位置決め
5
5.02022/09/01
品質、精度が良く安心して使用できます。
また、納期も早いので助かりました
0人が参考にしています。
ガイドピン
3
3.02022/07/23
製作依頼品より多少強度不足をしていますが、用途によって使い分けして、
コストダウンします。
0人が参考にしています。
金型の部品として
3
3.02021/07/14
価格も安くサイズも多いので部品の選定が楽です。
標準的な部品として利用させて頂いております。
0人が参考にしています。
