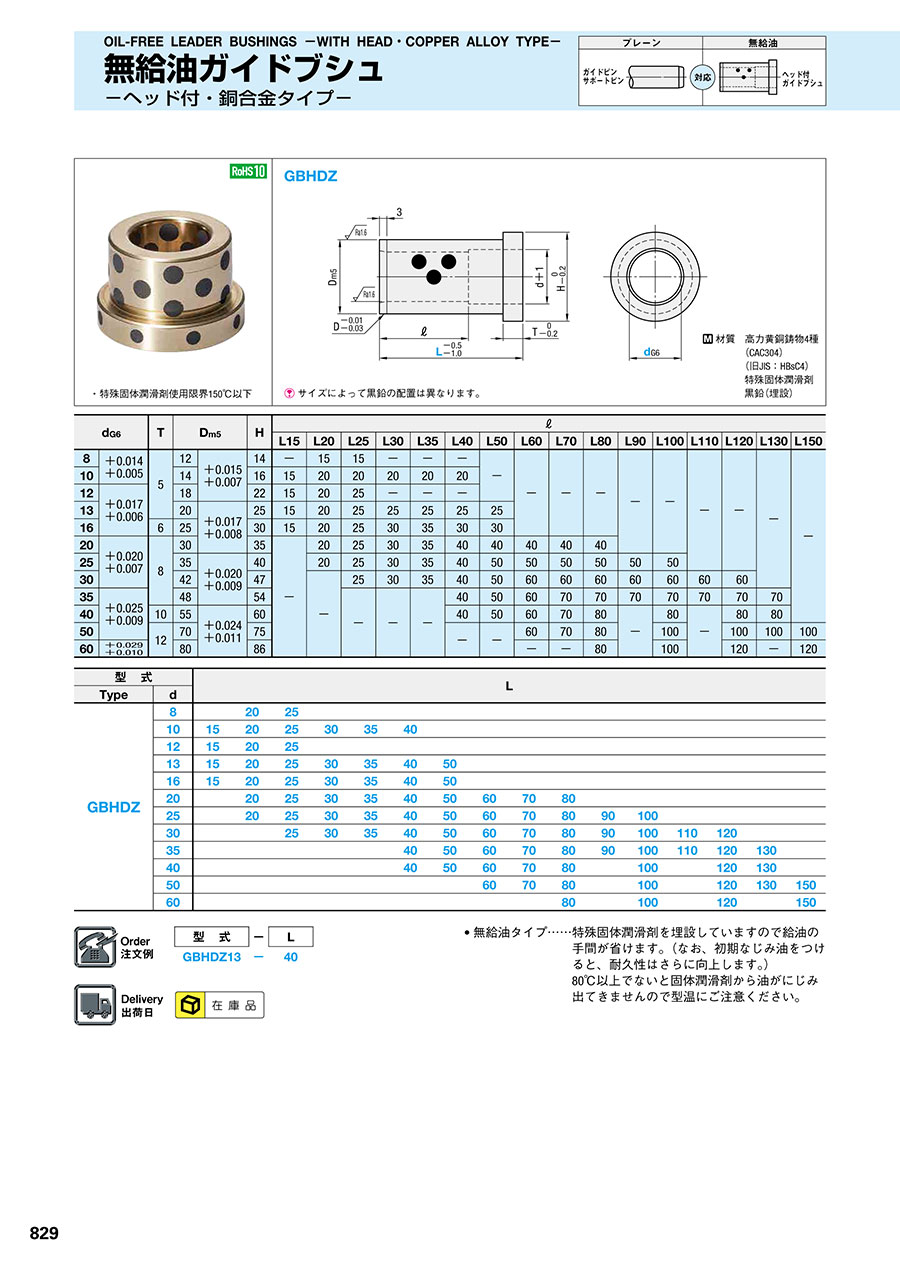

無給油ガイドブシュ -ヘッド付タイプ/銅合金-
未確定：候補が86型番あります。
商品情報
・ 特殊固体潤滑剤使用限界150℃以下
外形図・製品仕様
サイズによって黒鉛の配置は異なります。
| 材質 | 高力黄銅鋳物4種 | |
| （CAC304） | ||
| （旧JIS：HBsC4） | ||
| 特殊固体潤滑剤 | ||
| 黒鉛（埋設） |
規格表
| dG6 | T | Dm5 | H | ℓ | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L15 | L20 | L25 | L30 | L35 | L40 | L50 | L60 | L70 | L80 | L90 | L100 | L110 | L120 | L130 | L150 | ||||||
| 8 | +0.014 +0.005 | 5 | 12 | +0.015 +0.007 | 14 | - | 15 | 15 | - | - | - | - | - | - | - | - | - | - | - | - | - |
| 10 | 14 | 16 | 15 | 20 | 20 | 20 | 20 | 20 | |||||||||||||
| 12 | +0.017 +0.006 | 18 | 22 | 15 | 20 | 25 | - | - | - | ||||||||||||
| 13 | 20 | +0.017 +0.008 | 25 | 15 | 20 | 25 | 25 | 25 | 25 | 25 | |||||||||||
| 16 | 6 | 25 | 30 | 15 | 20 | 25 | 30 | 35 | 30 | 30 | |||||||||||
| 20 | +0.020 +0.007 | 8 | 30 | 35 | - | 20 | 25 | 30 | 35 | 40 | 40 | 40 | 40 | 40 | |||||||
| 25 | 35 | +0.020 +0.009 | 40 | 20 | 25 | 30 | 35 | 40 | 50 | 50 | 50 | 50 | 50 | 50 | |||||||
| 30 | 42 | 47 | - | 25 | 30 | 35 | 40 | 50 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | ||||||
| 35 | +0.025 +0.009 | 48 | 54 | - | - | - | 40 | 50 | 60 | 70 | 70 | 70 | 70 | 70 | 70 | 70 | |||||
| 40 | 10 | 55 | +0.024 +0.011 | 60 | 40 | 50 | 60 | 70 | 80 | - | 80 | - | 80 | 80 | |||||||
| 50 | 12 | 70 | 75 | - | - | 60 | 70 | 80 | 100 | 100 | 100 | 100 | |||||||||
| 60 | +0.029 +0.010 | 80 | 86 | - | - | 80 | 100 | 120 | - | 120 | |||||||||||
| 型 式 | L | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | d | ||||||||||||||||
| GBHDZ | 8 | 20 | 25 | ||||||||||||||
| 10 | 15 | 20 | 25 | 30 | 35 | 40 | |||||||||||
| 12 | 15 | 20 | 25 | ||||||||||||||
| 13 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | ||||||||||
| 16 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | ||||||||||
| 20 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | 80 | ||||||||
| 25 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | ||||||
| 30 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | |||||
| 35 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | |||||||
| 40 | 40 | 50 | 60 | 70 | 80 | 100 | 120 | 130 | |||||||||
| 50 | 60 | 70 | 80 | 100 | 120 | 130 | 150 | ||||||||||
| 60 | 80 | 100 | 120 | 150 | |||||||||||||
注文例
出荷日
関連情報
| • 無給油タイプ…… | 特殊固体潤滑剤を埋設していますので給油の手間が省けます。（なお、初期なじみ油をつけると、耐久性はさらに向上します。） |
| 80℃以上でないと固体潤滑剤から油がにじみ出てきませんので型温にご注意ください。 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,690円 ( 1,859円 ) | 在庫品1日目当日出荷可能 |
1,710円 ( 1,881円 ) | 在庫品1日目当日出荷可能 |
1,680円 ( 1,848円 ) | 在庫品1日目当日出荷可能 |
1,680円 ( 1,848円 ) | 在庫品1日目当日出荷可能 |
2,040円 ( 2,244円 ) | 在庫品1日目当日出荷可能 |
2,040円 ( 2,244円 ) | 在庫品1日目当日出荷可能 |
2,400円 ( 2,640円 ) | 在庫品1日目当日出荷可能 |
2,400円 ( 2,640円 ) | 在庫品1日目当日出荷可能 |
1,690円 ( 1,859円 ) | 在庫品1日目当日出荷可能 |
1,820円 ( 2,002円 ) | 在庫品1日目当日出荷可能 |
2,060円 ( 2,266円 ) | 在庫品1日目当日出荷可能 |
2,160円 ( 2,376円 ) | 在庫品1日目当日出荷可能 |
2,160円 ( 2,376円 ) | 在庫品1日目当日出荷可能 |
2,160円 ( 2,376円 ) | 在庫品1日目当日出荷可能 |
2,710円 ( 2,981円 ) | 在庫品1日目当日出荷可能 |
2,710円 ( 2,981円 ) | 在庫品1日目当日出荷可能 |
2,710円 ( 2,981円 ) | 在庫品1日目当日出荷可能 |
2,780円 ( 3,058円 ) | 在庫品1日目当日出荷可能 |
2,520円 ( 2,772円 ) | 在庫品1日目当日出荷可能 |
2,520円 ( 2,772円 ) | 在庫品1日目当日出荷可能 |
2,520円 ( 2,772円 ) | 在庫品1日目当日出荷可能 |
2,520円 ( 2,772円 ) | 在庫品1日目当日出荷可能 |
3,070円 ( 3,377円 ) | 在庫品1日目当日出荷可能 |
3,070円 ( 3,377円 ) | 在庫品1日目当日出荷可能 |
3,370円 ( 3,707円 ) | 在庫品1日目当日出荷可能 |
2,820円 ( 3,102円 ) | 在庫品1日目当日出荷可能 |
2,820円 ( 3,102円 ) | 在庫品1日目当日出荷可能 |
2,820円 ( 3,102円 ) | 在庫品1日目当日出荷可能 |
2,820円 ( 3,102円 ) | 在庫品1日目当日出荷可能 |
3,430円 ( 3,773円 ) | 在庫品1日目当日出荷可能 |
3,430円 ( 3,773円 ) | 在庫品1日目当日出荷可能 |
4,100円 ( 4,510円 ) | 在庫品1日目当日出荷可能 |
4,110円 ( 4,521円 ) | 在庫品1日目当日出荷可能 |
4,170円 ( 4,587円 ) | 在庫品1日目当日出荷可能 |
2,890円 ( 3,179円 ) | 在庫品1日目当日出荷可能 |
3,310円 ( 3,641円 ) | 在庫品1日目当日出荷可能 |
3,310円 ( 3,641円 ) | 在庫品1日目当日出荷可能 |
3,310円 ( 3,641円 ) | 在庫品1日目当日出荷可能 |
3,310円 ( 3,641円 ) | 在庫品1日目当日出荷可能 |
4,340円 ( 4,774円 ) | 在庫品1日目当日出荷可能 |
4,340円 ( 4,774円 ) | 在庫品1日目当日出荷可能 |
5,180円 ( 5,698円 ) | 在庫品1日目当日出荷可能 |
5,180円 ( 5,698円 ) | 在庫品1日目当日出荷可能 |
5,210円 ( 5,731円 ) | 在庫品1日目当日出荷可能 |
5,330円 ( 5,863円 ) | 在庫品1日目当日出荷可能 |
3,610円 ( 3,971円 ) | 在庫品1日目当日出荷可能 |
3,610円 ( 3,971円 ) | 在庫品1日目当日出荷可能 |
3,610円 ( 3,971円 ) | 在庫品1日目当日出荷可能 |
3,610円 ( 3,971円 ) | 在庫品1日目当日出荷可能 |
4,820円 ( 5,302円 ) | 在庫品1日目当日出荷可能 |
4,820円 ( 5,302円 ) | 在庫品1日目当日出荷可能 |
6,030円 ( 6,633円 ) | 在庫品1日目当日出荷可能 |
6,030円 ( 6,633円 ) | 在庫品1日目当日出荷可能 |
6,030円 ( 6,633円 ) | 在庫品1日目当日出荷可能 |
6,030円 ( 6,633円 ) | 在庫品1日目当日出荷可能 |
6,030円 ( 6,633円 ) | 在庫品1日目当日出荷可能 |
6,030円 ( 6,633円 ) | 在庫品1日目当日出荷可能 |
5,180円 ( 5,698円 ) | 在庫品1日目当日出荷可能 |
5,180円 ( 5,698円 ) | 在庫品1日目当日出荷可能 |
6,380円 ( 7,018円 ) | 在庫品1日目当日出荷可能 |
カタログ
無給油ガイドブシュ -ヘッド付タイプ/銅合金-のレビュー
客先が無給油仕様のしていな為使用。
5
5.02022/03/01
他社製に比べて全長ＭＡＸが長く、厚みのある金型には使用しています。
0人が参考にしています。
かじり
4
4.02021/07/29
かなりショット数多い金型に
つけましたが
細いピンがたくさんあるにかかわらず
いまだにおれてないです
0人が参考にしています。
製品に使用しています
3
3.02021/03/04
当社で設計して製作している製品である金型に使用しています。この商品は客先からの指定です。客先で金型を使っていただいて、問...もっと読む
0人が参考にしています。
圧入
4
4.02020/12/12
押し板の
摺動関係で問題なく
スム−ズに動きます
細いピンに効力でます
0人が参考にしています。
金型のメンテナンス時に使用しています
5
5.02020/12/03
今回顧客より、他社で製作した、金型のメンテナンスを依頼された、金型にミスミ製が使われていたので、そのメンテナンス時の交換...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q無給油ガイドブシュ GBHDZの銅合金の硬度を教えてください。
A
HB210以上です。
