ガイドブシュ -ヘッド付・油溝付タイプ-

カタログ |P.823

数量スライド割引
当日出荷可能

4.4

平均満足度4.4

この商品のレビューをみる（7件）

通常単価(税別): 550円～11,630円

税込単価: 605円～12,793円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ガイドブシュ -ストレート・油溝付タイプ-

4.2

通常価格(税別)： 420円 (税込価格：462円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ガイドブシュ -ヘッド付油溝なしタイプ-

4.5

通常価格(税別)： 420円 (税込価格：462円)

通常出荷日：在庫品1日目

ヘッド付・油溝付タイプのガイドブシュです。材質は軸受鋼です。

詳細情報を確認する

ヘッドの有無
有
油溝の有無
有

無料3D-CADライブラリー申し込み受付中

未確定：候補が146型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

材質 SUJ2
硬度 58HRC～

規格表

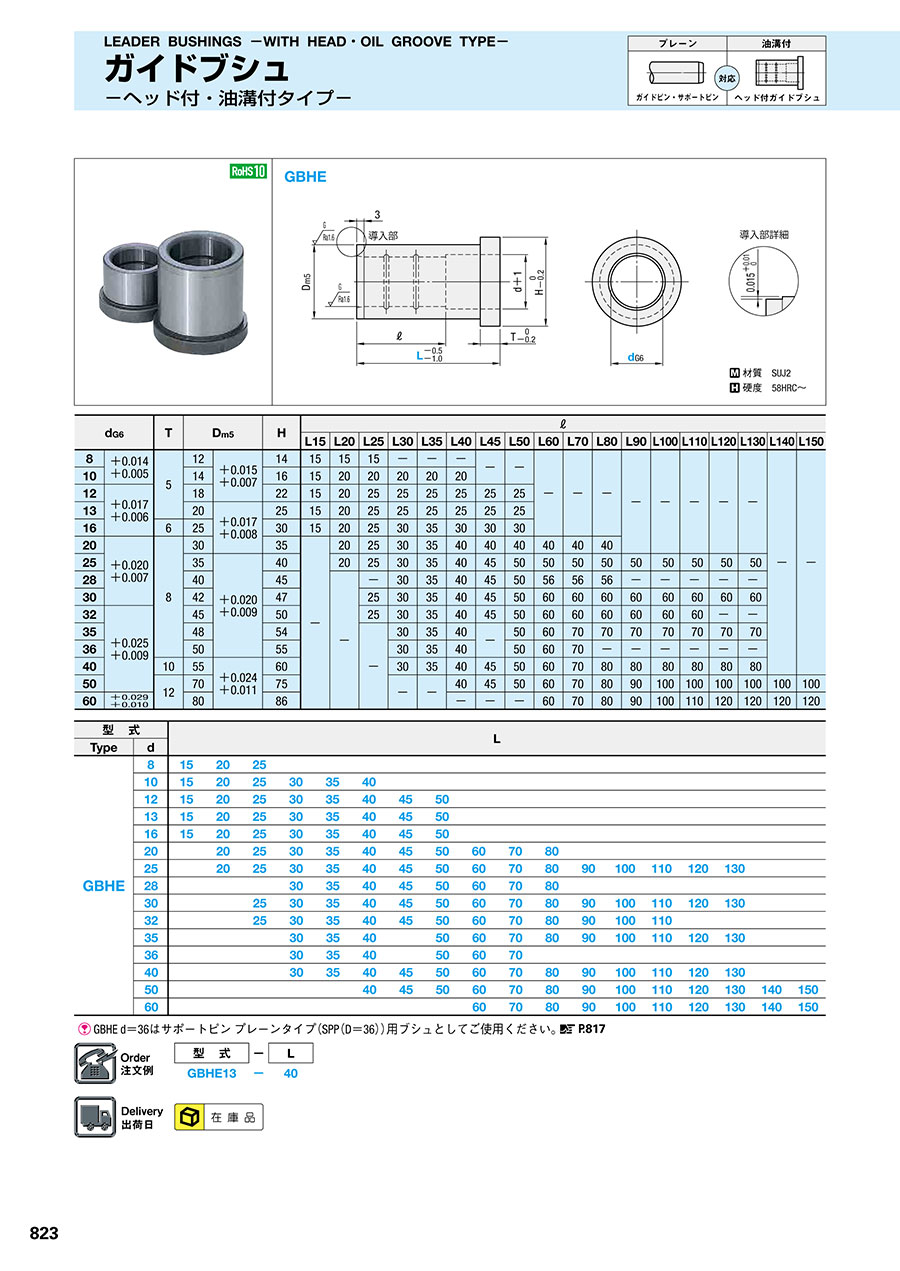

d_G6		T	D_m5		H	ℓ
