ガイドブシュ -ストレート・油溝付タイプ-

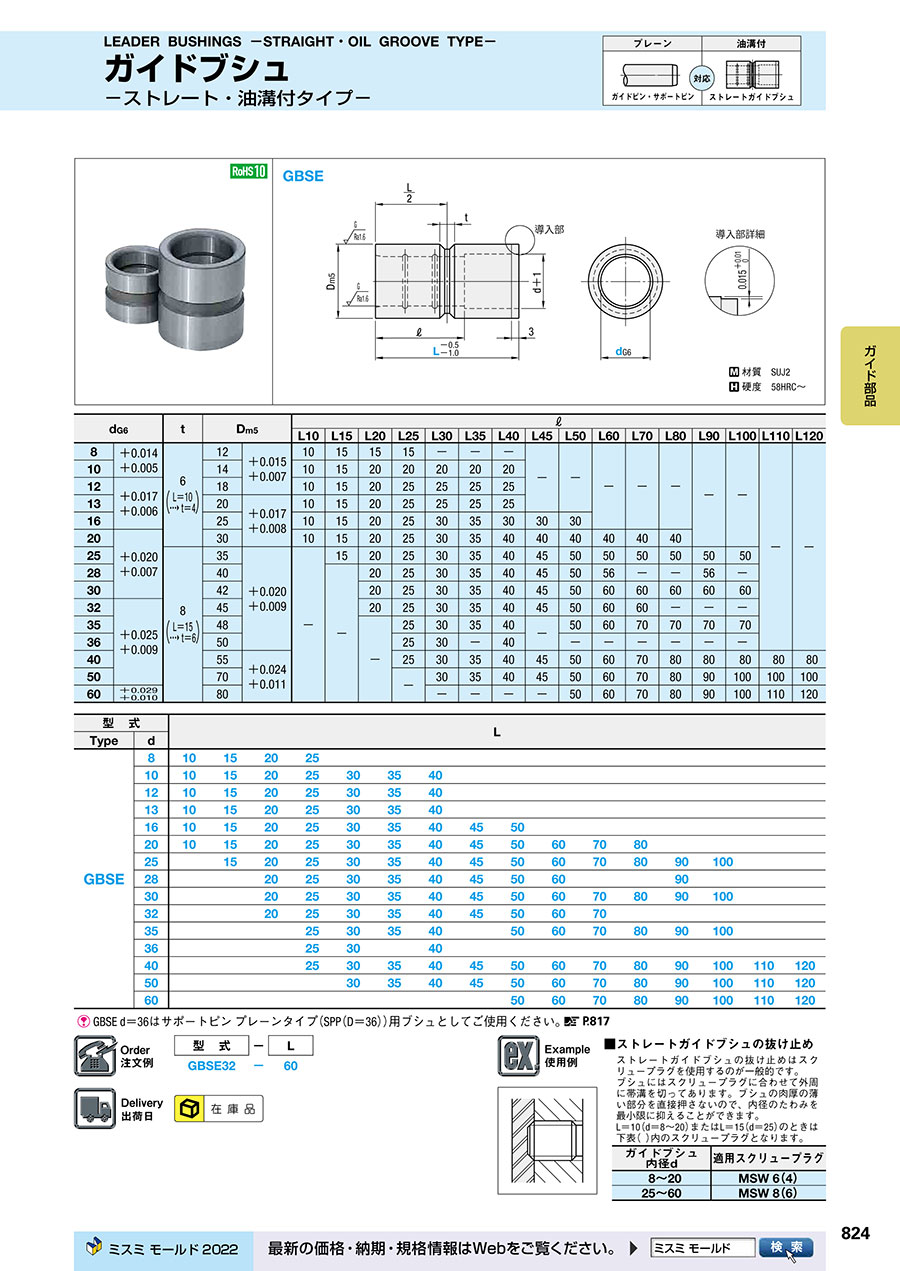

カタログ |P.824

数量スライド割引
当日出荷可能

4.1

平均満足度4.1

この商品のレビューをみる（11件）

この商品のFAQをみる（1件）

通常単価(税別): 420円～7,370円

税込単価: 462円～8,107円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ガイドブシュ -ストレート油溝なしタイプ-

4.3

通常価格(税別)： 360円 (税込価格：396円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ガイドブシュ -ヘッド付・油溝付タイプ-

4.4

通常価格(税別)： 550円 (税込価格：605円)

通常出荷日：在庫品1日目

ストレート・油溝付タイプのガイドブッシュです。材質は軸受鋼です。

詳細情報を確認する

ヘッドの有無
無
油溝の有無
有

無料3D-CADライブラリー申し込み受付中

未確定：候補が135型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

材質 SUJ2
硬度 58HRC～

規格表

d_G6		t	D_m5		ℓ
d_G6		t	D_m5		L10	L15	L20	L25	L30	L35	L40	L45	L50	L60	L70	L80	L90	L100	L110	L120
8	+0.014 +0.005	6 （L＝10 t＝4）	12	+0.015 +0.007	10	15	15	15	-	-	-	-	-	-	-	-	-	-	-	-
10	+0.014 +0.005		14		10	15	20	20	20	20	20
12	+0.017 +0.006		18		10	15	20	25	25	25	25
13			20	+0.017 +0.008	10	15	20	25	25	25	25
16			25		10	15	20	25	30	35	30	30	30
20	+0.020 +0.007		30		10	15	20	25	30	35	40	40	40	40	40	40
25		8 （L＝15 t＝6）	35	+0.020 +0.009	-	15	20	25	30	35	40	45	50	50	50	50	50	50
28			40			-	20	25	30	35	40	45	50	56	-	-	56	-
30			42				20	25	30	35	40	45	50	60	60	60	60	60
32	+0.025 +0.009		45				20	25	30	35	40	45	50	60	60	-	-	-
35			48				-	25	30	35	40	-	50	60	70	70	70	70
36			50					25	30	-	40	-	-	-	-	-	-	-
40			55	+0.024 +0.011				25	30	35	40	45	50	60	70	80	80	80	80	80
50			70					-	30	35	40	45	50	60	70	80	90	100	100	100
60	+0.029 +0.010		80					-	-	-	-	-	50	60	70	80	90	100	110	120

型式		L
Type	d	L
GBSE	8	10	15	20	25
	10	10	15	20	25	30	35	40
	12	10	15	20	25	30	35	40
	13	10	15	20	25	30	35	40
	16	10	15	20	25	30	35	40	45	50
	20	10	15	20	25	30	35	40	45	50	60	70	80
	25		15	20	25	30	35	40	45	50	60	70	80	90	100
	28			20	25	30	35	40	45	50	60			90
	30			20	25	30	35	40	45	50	60	70	80	90	100
	32			20	25	30	35	40	45	50	60	70
	35				25	30	35	40		50	60	70	80	90	100
	36				25	30		40
	40				25	30	35	40	45	50	60	70	80	90	100	110	120
	50					30	35	40	45	50	60	70	80	90	100	110	120
	60									50	60	70	80	90	100	110	120

GBSE d＝36はサポートピンプレーンタイプ（SPP（D＝36））用ブシュとしてご使用ください。 P.817

注文例

出荷日

型番リスト

表示件数

型番

d（ガイドブシュ内径）

(mm)

d寸法公差

L(全長)

(mm)

RoHS?

最小発注数量

8	+0.014/+0.005	10	10	1個
8	+0.014/+0.005	15	10	1個
8	+0.014/+0.005	20	10	1個
8	+0.014/+0.005	25	10	1個
10	+0.014/+0.005	10	10	1個
10	+0.014/+0.005	15	10	1個
10	+0.014/+0.005	20	10	1個
10	+0.014/+0.005	25	10	1個
10	+0.014/+0.005	30	10	1個
10	+0.014/+0.005	35	10	1個
10	+0.014/+0.005	40	10	1個
12	+0.017/+0.006	10	10	1個
12	+0.017/+0.006	15	10	1個
12	+0.017/+0.006	20	10	1個
12	+0.017/+0.006	25	10	1個
12	+0.017/+0.006	30	10	1個
12	+0.017/+0.006	35	10	1個
12	+0.017/+0.006	40	10	1個
13	+0.017/+0.006	10	10	1個
13	+0.017/+0.006	15	10	1個
13	+0.017/+0.006	20	10	1個
13	+0.017/+0.006	25	10	1個
13	+0.017/+0.006	30	10	1個
13	+0.017/+0.006	35	10	1個
13	+0.017/+0.006	40	10	1個
16	+0.017/+0.006	10	10	1個
16	+0.017/+0.006	15	10	1個
16	+0.017/+0.006	20	10	1個
16	+0.017/+0.006	25	10	1個
16	+0.017/+0.006	30	10	1個
16	+0.017/+0.006	35	10	1個
16	+0.017/+0.006	40	10	1個
16	+0.017/+0.006	45	10	1個
16	+0.017/+0.006	50	10	1個
20	+0.02/+0.007	10	10	1個
20	+0.02/+0.007	15	10	1個
20	+0.02/+0.007	20	10	1個
20	+0.02/+0.007	25	10	1個
20	+0.02/+0.007	30	10	1個
20	+0.02/+0.007	35	10	1個
20	+0.02/+0.007	40	10	1個
20	+0.02/+0.007	45	10	1個
20	+0.02/+0.007	50	10	1個
20	+0.02/+0.007	60	10	1個
20	+0.02/+0.007	70	10	1個
20	+0.02/+0.007	80	10	1個
25	+0.02/+0.007	15	10	1個
25	+0.02/+0.007	20	10	1個
25	+0.02/+0.007	25	10	1個
25	+0.02/+0.007	30	10	1個
25	+0.02/+0.007	35	10	1個
25	+0.02/+0.007	40	10	1個
25	+0.02/+0.007	45	10	1個
25	+0.02/+0.007	50	10	1個
25	+0.02/+0.007	60	10	1個
25	+0.02/+0.007	70	10	1個
25	+0.02/+0.007	80	10	1個
25	+0.02/+0.007	90	10	1個
25	+0.02/+0.007	100	10	1個
28	+0.02/+0.007	20	10	1個

通常単価(税別) (税込単価)	通常出荷日

510円 ( 561円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
620円 ( 682円 )	在庫品1日目当日出荷可能
420円 ( 462円 )	在庫品1日目当日出荷可能
420円 ( 462円 )	在庫品1日目当日出荷可能
420円 ( 462円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
590円 ( 649円 )	在庫品1日目当日出荷可能
590円 ( 649円 )	在庫品1日目当日出荷可能
420円 ( 462円 )	在庫品1日目当日出荷可能
420円 ( 462円 )	在庫品1日目当日出荷可能
420円 ( 462円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
590円 ( 649円 )	在庫品1日目当日出荷可能
590円 ( 649円 )	在庫品1日目当日出荷可能
420円 ( 462円 )	在庫品1日目当日出荷可能
420円 ( 462円 )	在庫品1日目当日出荷可能
420円 ( 462円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
590円 ( 649円 )	在庫品1日目当日出荷可能
590円 ( 649円 )	在庫品1日目当日出荷可能
420円 ( 462円 )	在庫品1日目当日出荷可能
420円 ( 462円 )	在庫品1日目当日出荷可能
420円 ( 462円 )	在庫品1日目当日出荷可能
430円 ( 473円 )	在庫品1日目当日出荷可能
530円 ( 583円 )	在庫品1日目当日出荷可能
530円 ( 583円 )	在庫品1日目当日出荷可能
680円 ( 748円 )	在庫品1日目当日出荷可能
680円 ( 748円 )	在庫品1日目当日出荷可能
680円 ( 748円 )	在庫品1日目当日出荷可能
520円 ( 572円 )	在庫品1日目当日出荷可能
520円 ( 572円 )	在庫品1日目当日出荷可能
520円 ( 572円 )	在庫品1日目当日出荷可能
520円 ( 572円 )	在庫品1日目当日出荷可能
520円 ( 572円 )	在庫品1日目当日出荷可能
700円 ( 770円 )	在庫品1日目当日出荷可能
700円 ( 770円 )	在庫品1日目当日出荷可能
700円 ( 770円 )	在庫品1日目当日出荷可能
700円 ( 770円 )	在庫品1日目当日出荷可能
950円 ( 1,045円 )	在庫品1日目当日出荷可能
1,090円 ( 1,199円 )	在庫品1日目当日出荷可能
1,090円 ( 1,199円 )	在庫品1日目当日出荷可能
670円 ( 737円 )	在庫品1日目当日出荷可能
670円 ( 737円 )	在庫品1日目当日出荷可能
670円 ( 737円 )	在庫品1日目当日出荷可能
670円 ( 737円 )	在庫品1日目当日出荷可能
670円 ( 737円 )	在庫品1日目当日出荷可能
960円 ( 1,056円 )	在庫品1日目当日出荷可能
960円 ( 1,056円 )	在庫品1日目当日出荷可能
960円 ( 1,056円 )	在庫品1日目当日出荷可能
960円 ( 1,056円 )	在庫品1日目当日出荷可能
1,230円 ( 1,353円 )	在庫品1日目当日出荷可能
1,230円 ( 1,353円 )	在庫品1日目当日出荷可能
1,530円 ( 1,683円 )	在庫品1日目当日出荷可能
1,530円 ( 1,683円 )	在庫品1日目当日出荷可能
1,140円 ( 1,254円 )	在庫品1日目当日出荷可能

基本情報

基本情報

ストレート・油溝付タイプのガイドブッシュです。材質は軸受鋼です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ガイドブシュ -ストレート・油溝付タイプ-のレビュー

4.1平均満足度：4.111件のレビュー

星5
36%
星4
45%
星3
18%
星2
0%
星1
0%

金型用のガイド

満足度：4.02022/09/24

金型用のガイドとして使用しました。精度よく仕上がっているので問題なく使用することができました。

0人が参考にしています。

金型のガイド

満足度：5.02021/09/01

金型の位置決めガイドに使用しています。翌日には納品されるため急に欲しくなったときには助かります。

0人が参考にしています。

突出し板

満足度：5.02021/04/30

精度や品質は問題ありません。H7公差で加工していれればスムーズに動きます。

0人が参考にしています。

金型用

満足度：4.02021/02/10

金型用として購入しました。金型メ−カ−でなく、直接手配したので停止期間も最小限におさえれました。

0人が参考にしています。

ゴム金型部品

満足度：4.02020/11/21

金型の位置決めに使用しています。ガイドピンとセットで購入しています。金型位置決めとして十分な機能をはたしています。必要に...もっと読む

0人が参考にしています。

11件全て見る

よくあるご質問（FAQ）

QガイドブシュGBSEの内径と外径の同軸度を教えて下さい。

外径に対する内径の同軸度は0.005です。

この商品を見た人は、こんな商品も見ています

	今見ている商品ガイドブシュ -ストレート・油溝付タイプ-	ガイドブシュ -ヘッド付・油溝付タイプ-	精級ガイドブシュ -ストレート・油溝付タイプ-	ガイドブシュ -ストレート油溝なしタイプ-	ガイドブシュ -ヘッド付油溝なしタイプ-	精級ガイドブシュ -ヘッド付・油溝付タイプ-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	420円-	550円 -	790円 -	360円 -	420円 -	900円 -
通常出荷日	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目
ヘッドの有無	無	有	無	無	有	有
油溝の有無	有	有	有	無	無	有

プラ型用ガイドブシュカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

プラ型用部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

ガイドブシュ内径d	適用スクリュープラグ
8～20		MSW 6（4）
25～60		MSW 8（6）

カテゴリ・メーカーから探す

メカニカル部品系

筐体・調整締結・素材

空圧・油圧・配管・温調部品

回転伝達・コンベヤ・モータ・ロボット

直動・センサ・位置決め・ステージ

特注部品・図面加工部品

電気系

金型系

消耗品・補修用品・備品系

切削加工用品

生産加工用品

MRO・工場用副資材

メーカーから探す

特集から探す

絞り込み条件

d（ガイドブシュ内径）(mm)

d寸法公差

L(全長)(mm)

タイプ

CAD

出荷日

ガイドブシュ -ストレート・油溝付タイプ-

商品情報

外形図・製品仕様

規格表

注文例

出荷日

関連情報

型番リスト

詳細情報

基本情報

カタログ

よくあるご質問（FAQ）

この商品を見た人は、こんな商品も見ています

最近見た商品

プラ型用ガイドブシュカテゴリの売れ筋ランキング

技術サポート窓口


		ストレートガイドブシュの抜け止めはスクリュープラグを使用するのが一般的です。ブシュにはスクリュープラグに合わせて外周に帯溝を切ってあります。ブシュの肉厚の薄い部分を直接押さないので、内径のたわみを最小限に抑えることができます。 L＝10（d＝8～20）またはL＝15（d＝25）のときは下表（）内のスクリュープラグとなります。
