精級ガイドブシュ -ヘッド付・油溝付タイプ-

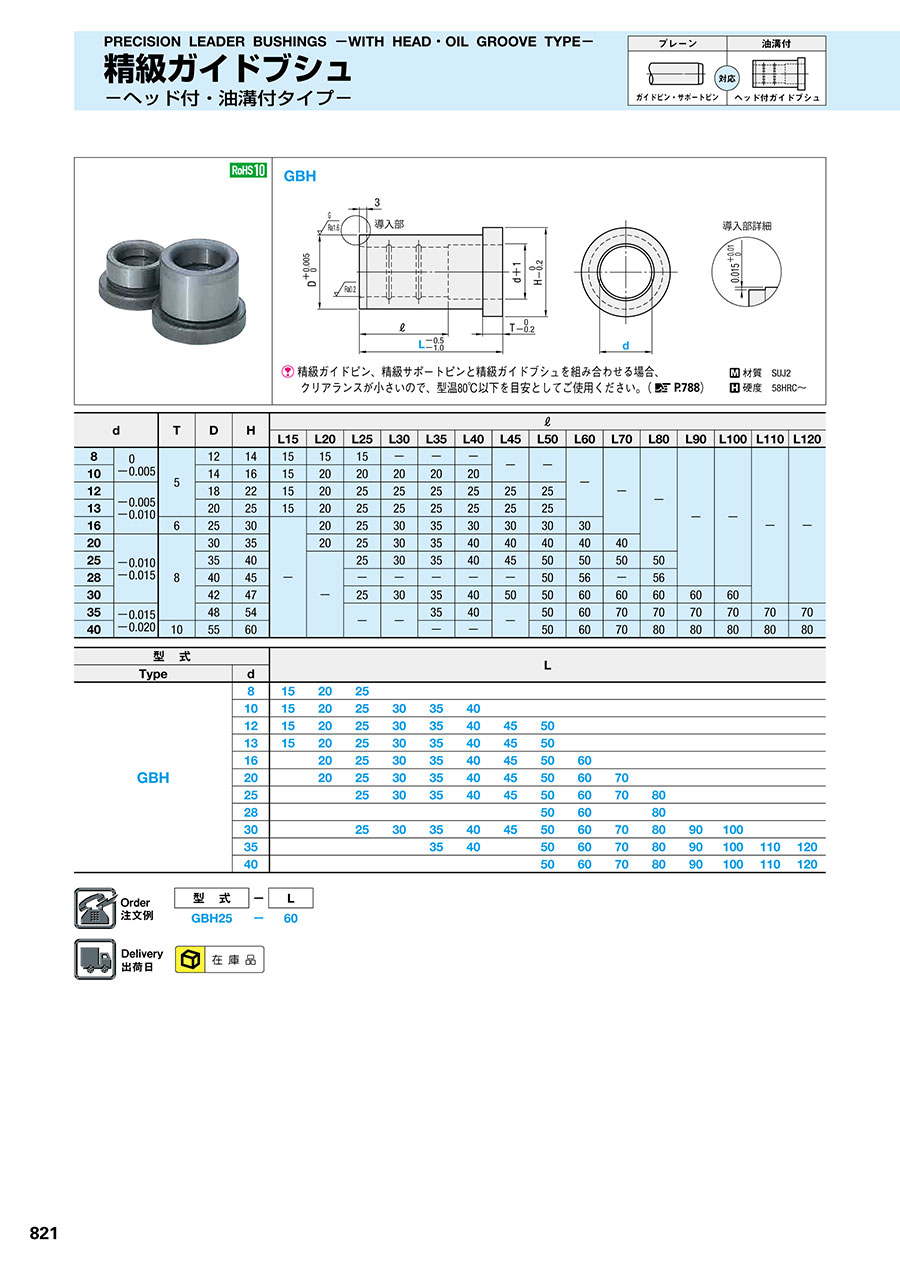

カタログ |P.821

数量スライド割引
当日出荷可能

4.4

平均満足度4.4

この商品のレビューをみる（9件）

通常単価(税別): 900円～7,540円

税込単価: 990円～8,294円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ガイドブシュ -ヘッド付油溝なしタイプ-

4.5

通常価格(税別)： 420円 (税込価格：462円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ガイドブシュ -ヘッド付・油溝付タイプ-

4.4

通常価格(税別)： 550円 (税込価格：605円)

通常出荷日：在庫品1日目

ヘッド付・油溝付タイプの精級ガイドブシュです。材質は軸受鋼です。

詳細情報を確認する

ヘッドの有無
有
油溝の有無
有

無料3D-CADライブラリー申し込み受付中

未確定：候補が83型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

精級ガイドピン、精級サポートピンと精級ガイドブシュを組み合わせる場合、クリアランスが小さいので、型温80℃以下を目安としてご使用ください。（ P.788）

材質 SUJ2
硬度 58HRC～

規格表

d		T	D	H	ℓ
d		T	D	H	L15	L20	L25	L30	L35	L40	L45	L50	L60	L70	L80	L90	L100	L110	L120
8	0 -0.005	5	12	14	15	15	15	-	-	-	-	-	-	-	-	-	-	-	-
10	0 -0.005		14	16	15	20	20	20	20	20	-	-
12	-0.005 -0.010		18	22	15	20	25	25	25	25	25	25
13			20	25	15	20	25	25	25	25	25	25
16		6	25	30	-	20	25	30	35	30	30	30	30
20	-0.010 -0.015	8	30	35		20	25	30	35	40	40	40	40	40
25			35	40		-	25	30	35	40	45	50	50	50	50
28			40	45			-	-	-	-	-	50	56	-	56
30			42	47			25	30	35	40	50	50	60	60	60	60	60
35	-0.015 -0.020		48	54			-	-	35	40	-	50	60	70	70	70	70	70	70
40	-0.015 -0.020	10	55	60			-	-	-	-	-	50	60	70	80	80	80	80	80

型式		L
Type	d	L
GBH	8	15	20	25
	10	15	20	25	30	35	40
	12	15	20	25	30	35	40	45	50
	13	15	20	25	30	35	40	45	50
	16		20	25	30	35	40	45	50	60
	20		20	25	30	35	40	45	50	60	70
	25			25	30	35	40	45	50	60	70	80
	28								50	60		80
	30			25	30	35	40	45	50	60	70	80	90	100
	35					35	40		50	60	70	80	90	100	110	120
	40								50	60	70	80	90	100	110	120

注文例

出荷日

型番リスト

表示件数

型番

d（ガイドブシュ内径）

(mm)

d寸法公差

L(全長)

(mm)

RoHS?

最小発注数量

8	0/-0.005	15	10	1個
8	0/-0.005	20	10	1個
8	0/-0.005	25	10	1個
10	0/-0.005	15	10	1個
10	0/-0.005	20	10	1個
10	0/-0.005	25	10	1個
10	0/-0.005	30	10	1個
10	0/-0.005	35	10	1個
10	0/-0.005	40	10	1個
12	-0.005/-0.01	15	10	1個
12	-0.005/-0.01	20	10	1個
12	-0.005/-0.01	25	10	1個
12	-0.005/-0.01	30	10	1個
12	-0.005/-0.01	35	10	1個
12	-0.005/-0.01	40	10	1個
12	-0.005/-0.01	45	10	1個
12	-0.005/-0.01	50	10	1個
13	-0.005/-0.01	15	10	1個
13	-0.005/-0.01	20	10	1個
13	-0.005/-0.01	25	10	1個
13	-0.005/-0.01	30	10	1個
13	-0.005/-0.01	35	10	1個
13	-0.005/-0.01	40	10	1個
13	-0.005/-0.01	45	10	1個
13	-0.005/-0.01	50	10	1個
16	-0.005/-0.01	20	10	1個
16	-0.005/-0.01	25	10	1個
16	-0.005/-0.01	30	10	1個
16	-0.005/-0.01	35	10	1個
16	-0.005/-0.01	40	10	1個
16	-0.005/-0.01	45	10	1個
16	-0.005/-0.01	50	10	1個
16	-0.005/-0.01	60	10	1個
20	-0.01/-0.015	20	10	1個
20	-0.01/-0.015	25	10	1個
20	-0.01/-0.015	30	10	1個
20	-0.01/-0.015	35	10	1個
20	-0.01/-0.015	40	10	1個
20	-0.01/-0.015	45	10	1個
20	-0.01/-0.015	50	10	1個
20	-0.01/-0.015	60	10	1個
20	-0.01/-0.015	70	10	1個
25	-0.01/-0.015	25	10	1個
25	-0.01/-0.015	30	10	1個
25	-0.01/-0.015	35	10	1個
25	-0.01/-0.015	40	10	1個
25	-0.01/-0.015	45	10	1個
25	-0.01/-0.015	50	10	1個
25	-0.01/-0.015	60	10	1個
25	-0.01/-0.015	70	10	1個
25	-0.01/-0.015	80	10	1個
28	-0.01/-0.015	50	10	1個
28	-0.01/-0.015	60	10	1個
28	-0.01/-0.015	80	10	1個
30	-0.01/-0.015	25	10	1個
30	-0.01/-0.015	30	10	1個
30	-0.01/-0.015	35	10	1個
30	-0.01/-0.015	40	10	1個
30	-0.01/-0.015	45	10	1個
30	-0.01/-0.015	50	10	1個

通常単価(税別) (税込単価)	通常出荷日

900円 ( 990円 )	在庫品1日目当日出荷可能
900円 ( 990円 )	在庫品1日目当日出荷可能
1,000円 ( 1,100円 )	在庫品1日目当日出荷可能
900円 ( 990円 )	在庫品1日目当日出荷可能
900円 ( 990円 )	在庫品1日目当日出荷可能
1,000円 ( 1,100円 )	在庫品1日目当日出荷可能
1,000円 ( 1,100円 )	在庫品1日目当日出荷可能
1,200円 ( 1,320円 )	在庫品1日目当日出荷可能
1,200円 ( 1,320円 )	在庫品1日目当日出荷可能
960円 ( 1,056円 )	在庫品1日目当日出荷可能
960円 ( 1,056円 )	在庫品1日目当日出荷可能
960円 ( 1,056円 )	在庫品1日目当日出荷可能
1,080円 ( 1,188円 )	在庫品1日目当日出荷可能
1,080円 ( 1,188円 )	在庫品1日目当日出荷可能
1,080円 ( 1,188円 )	在庫品1日目当日出荷可能
1,250円 ( 1,375円 )	在庫品1日目当日出荷可能
1,250円 ( 1,375円 )	在庫品1日目当日出荷可能
970円 ( 1,067円 )	在庫品1日目当日出荷可能
970円 ( 1,067円 )	在庫品1日目当日出荷可能
970円 ( 1,067円 )	在庫品1日目当日出荷可能
970円 ( 1,067円 )	在庫品1日目当日出荷可能
1,100円 ( 1,210円 )	在庫品1日目当日出荷可能
1,100円 ( 1,210円 )	在庫品1日目当日出荷可能
1,300円 ( 1,430円 )	在庫品1日目当日出荷可能
1,300円 ( 1,430円 )	在庫品1日目当日出荷可能
970円 ( 1,067円 )	在庫品1日目当日出荷可能
970円 ( 1,067円 )	在庫品1日目当日出荷可能
970円 ( 1,067円 )	在庫品1日目当日出荷可能
1,100円 ( 1,210円 )	在庫品1日目当日出荷可能
1,100円 ( 1,210円 )	在庫品1日目当日出荷可能
1,300円 ( 1,430円 )	在庫品1日目当日出荷可能
1,300円 ( 1,430円 )	在庫品1日目当日出荷可能
1,300円 ( 1,430円 )	在庫品1日目当日出荷可能
1,160円 ( 1,276円 )	在庫品1日目当日出荷可能
1,160円 ( 1,276円 )	在庫品1日目当日出荷可能
1,160円 ( 1,276円 )	在庫品1日目当日出荷可能
1,160円 ( 1,276円 )	在庫品1日目当日出荷可能
1,340円 ( 1,474円 )	在庫品1日目当日出荷可能
1,340円 ( 1,474円 )	在庫品1日目当日出荷可能
1,340円 ( 1,474円 )	在庫品1日目当日出荷可能
1,530円 ( 1,683円 )	在庫品1日目当日出荷可能
1,530円 ( 1,683円 )	在庫品1日目当日出荷可能
1,470円 ( 1,617円 )	在庫品1日目当日出荷可能
1,470円 ( 1,617円 )	在庫品1日目当日出荷可能
1,470円 ( 1,617円 )	在庫品1日目当日出荷可能
1,470円 ( 1,617円 )	在庫品1日目当日出荷可能
1,660円 ( 1,826円 )	在庫品1日目当日出荷可能
1,660円 ( 1,826円 )	在庫品1日目当日出荷可能
1,660円 ( 1,826円 )	在庫品1日目当日出荷可能
1,970円 ( 2,167円 )	在庫品1日目当日出荷可能
1,970円 ( 2,167円 )	在庫品1日目当日出荷可能
1,850円 ( 2,035円 )	在庫品1日目当日出荷可能
1,850円 ( 2,035円 )	在庫品1日目当日出荷可能
2,210円 ( 2,431円 )	在庫品1日目当日出荷可能
1,860円 ( 2,046円 )	在庫品1日目当日出荷可能
1,860円 ( 2,046円 )	在庫品1日目当日出荷可能
1,860円 ( 2,046円 )	在庫品1日目当日出荷可能
1,860円 ( 2,046円 )	在庫品1日目当日出荷可能
2,060円 ( 2,266円 )	在庫品1日目当日出荷可能
2,060円 ( 2,266円 )	在庫品1日目当日出荷可能

基本情報

基本情報

ヘッド付・油溝付タイプの精級ガイドブシュです。材質は軸受鋼です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
