精級ガイドブシュ -ストレート・油溝付タイプ-
未確定：候補が76型番あります。
商品情報
外形図・製品仕様
精級ガイドピン、精級サポートピンと精級ガイドブシュを組み合わせる場合、クリアランスが小さいので、型温80℃以下を目安としてご使用ください。（ P.788）
材質 SUJ2
硬度 58HRC～
規格表
| d | D | t | ℓ | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L10 | L15 | L20 | L25 | L30 | L35 | L40 | L45 | L50 | L60 | L70 | L80 | L90 | L100 | ||||
| 8 | 0 -0.005 | 12 | 6 （L＝10 t＝4） | 10 | 15 | 15 | 15 | - | - | - | - | - | - | - | - | - | - |
| 10 | 14 | 10 | 15 | 20 | 20 | 20 | 20 | 20 | |||||||||
| 12 | -0.005 -0.010 | 18 | 10 | 15 | 20 | 25 | 25 | 25 | 25 | ||||||||
| 13 | 20 | 10 | 15 | 20 | 25 | 25 | 25 | 25 | |||||||||
| 16 | 25 | 10 | 15 | 20 | 25 | 30 | 35 | 30 | 30 | ||||||||
| 20 | -0.010 -0.015 | 30 | - | 15 | 20 | 25 | 30 | 35 | 40 | 40 | 40 | 40 | |||||
| 25 | 35 | 8 | - | 20 | 25 | 30 | 35 | 40 | 50 | 50 | 50 | ||||||
| 28 | 40 | - | - | - | - | 40 | - | - | - | ||||||||
| 30 | 42 | 25 | 30 | 35 | 40 | 50 | 60 | 60 | 60 | ||||||||
| 35 | -0.015 -0.020 | 48 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | 70 | 70 | 70 | |||||
| 40 | 55 | - | - | - | - | 45 | 50 | 60 | 70 | 80 | 80 | 80 | |||||
| 型 式 | L | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | d | ||||||||||||||
| GBS | 8 | 10 | 15 | 20 | 25 | ||||||||||
| 10 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | ||||||||
| 12 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | ||||||||
| 13 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | ||||||||
| 16 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | |||||||
| 20 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | ||||||
| 25 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | |||||||
| 28 | 40 | ||||||||||||||
| 30 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | 80 | |||||||
| 35 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | |||||
| 40 | 45 | 50 | 60 | 70 | 80 | 90 | 100 | ||||||||
注文例
出荷日
関連情報
■ストレートガイドブシュの抜け止め
| ストレートガイドブシュの抜け止めはスクリュープラグを使用するのが一般的です。 ブシュにはスクリュープラグに合わせて外周に帯溝を切ってあります。 ブシュの肉厚の薄い部分を直接押さないので、内径のたわみを最小限に抑えることができます。 L＝10のときは下表（ ）内のスクリュープラグとなります。 |
| ガイドブシュ 内径d | 適用スクリュープラグ | |
|---|---|---|
| 8・10・12・13・16 | MSW 6（4） | |
| 20 | MSW 6 | |
| 25・28・30・35・40 | MSW 8 | |
| スクリュープラグで抜け止めをすると内径のたわみが心配という場合は、 左図のように六角穴付ボルトの頭で押えるのが効果的です。 ピン側はボルトの頭の分ザグリで逃がすように加工します。 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
790円 ( 869円 ) | 在庫品1日目当日出荷可能 |
790円 ( 869円 ) | 在庫品1日目当日出荷可能 |
790円 ( 869円 ) | 在庫品1日目当日出荷可能 |
870円 ( 957円 ) | 在庫品1日目当日出荷可能 |
790円 ( 869円 ) | 在庫品1日目当日出荷可能 |
790円 ( 869円 ) | 在庫品1日目当日出荷可能 |
790円 ( 869円 ) | 在庫品1日目当日出荷可能 |
870円 ( 957円 ) | 在庫品1日目当日出荷可能 |
870円 ( 957円 ) | 在庫品1日目当日出荷可能 |
970円 ( 1,067円 ) | 在庫品1日目当日出荷可能 |
970円 ( 1,067円 ) | 在庫品1日目当日出荷可能 |
830円 ( 913円 ) | 在庫品1日目当日出荷可能 |
830円 ( 913円 ) | 在庫品1日目当日出荷可能 |
830円 ( 913円 ) | 在庫品1日目当日出荷可能 |
890円 ( 979円 ) | 在庫品1日目当日出荷可能 |
890円 ( 979円 ) | 在庫品1日目当日出荷可能 |
1,000円 ( 1,100円 ) | 在庫品1日目当日出荷可能 |
1,000円 ( 1,100円 ) | 在庫品1日目当日出荷可能 |
860円 ( 946円 ) | 在庫品1日目当日出荷可能 |
860円 ( 946円 ) | 在庫品1日目当日出荷可能 |
860円 ( 946円 ) | 在庫品1日目当日出荷可能 |
860円 ( 946円 ) | 在庫品1日目当日出荷可能 |
910円 ( 1,001円 ) | 在庫品1日目当日出荷可能 |
910円 ( 1,001円 ) | 在庫品1日目当日出荷可能 |
1,050円 ( 1,155円 ) | 在庫品1日目当日出荷可能 |
860円 ( 946円 ) | 在庫品1日目当日出荷可能 |
860円 ( 946円 ) | 在庫品1日目当日出荷可能 |
860円 ( 946円 ) | 在庫品1日目当日出荷可能 |
860円 ( 946円 ) | 在庫品1日目当日出荷可能 |
910円 ( 1,001円 ) | 在庫品1日目当日出荷可能 |
910円 ( 1,001円 ) | 在庫品1日目当日出荷可能 |
1,050円 ( 1,155円 ) | 在庫品1日目当日出荷可能 |
1,050円 ( 1,155円 ) | 在庫品1日目当日出荷可能 |
970円 ( 1,067円 ) | 在庫品1日目当日出荷可能 |
970円 ( 1,067円 ) | 在庫品1日目当日出荷可能 |
970円 ( 1,067円 ) | 在庫品1日目当日出荷可能 |
970円 ( 1,067円 ) | 在庫品1日目当日出荷可能 |
1,160円 ( 1,276円 ) | 在庫品1日目当日出荷可能 |
1,160円 ( 1,276円 ) | 在庫品1日目当日出荷可能 |
1,160円 ( 1,276円 ) | 在庫品1日目当日出荷可能 |
1,340円 ( 1,474円 ) | 在庫品1日目当日出荷可能 |
1,340円 ( 1,474円 ) | 在庫品1日目当日出荷可能 |
1,160円 ( 1,276円 ) | 在庫品1日目当日出荷可能 |
1,160円 ( 1,276円 ) | 在庫品1日目当日出荷可能 |
1,160円 ( 1,276円 ) | 在庫品1日目当日出荷可能 |
1,160円 ( 1,276円 ) | 在庫品1日目当日出荷可能 |
1,410円 ( 1,551円 ) | 在庫品1日目当日出荷可能 |
1,410円 ( 1,551円 ) | 在庫品1日目当日出荷可能 |
1,410円 ( 1,551円 ) | 在庫品1日目当日出荷可能 |
1,660円 ( 1,826円 ) | 在庫品1日目当日出荷可能 |
1,620円 ( 1,782円 ) | 在庫品1日目当日出荷可能 |
1,660円 ( 1,826円 ) | 在庫品1日目当日出荷可能 |
1,660円 ( 1,826円 ) | 在庫品1日目当日出荷可能 |
1,660円 ( 1,826円 ) | 在庫品1日目当日出荷可能 |
1,660円 ( 1,826円 ) | 在庫品1日目当日出荷可能 |
1,850円 ( 2,035円 ) | 在庫品1日目当日出荷可能 |
1,850円 ( 2,035円 ) | 在庫品1日目当日出荷可能 |
2,100円 ( 2,310円 ) | 在庫品1日目当日出荷可能 |
2,100円 ( 2,310円 ) | 在庫品1日目当日出荷可能 |
2,430円 ( 2,673円 ) | 在庫品1日目当日出荷可能 |

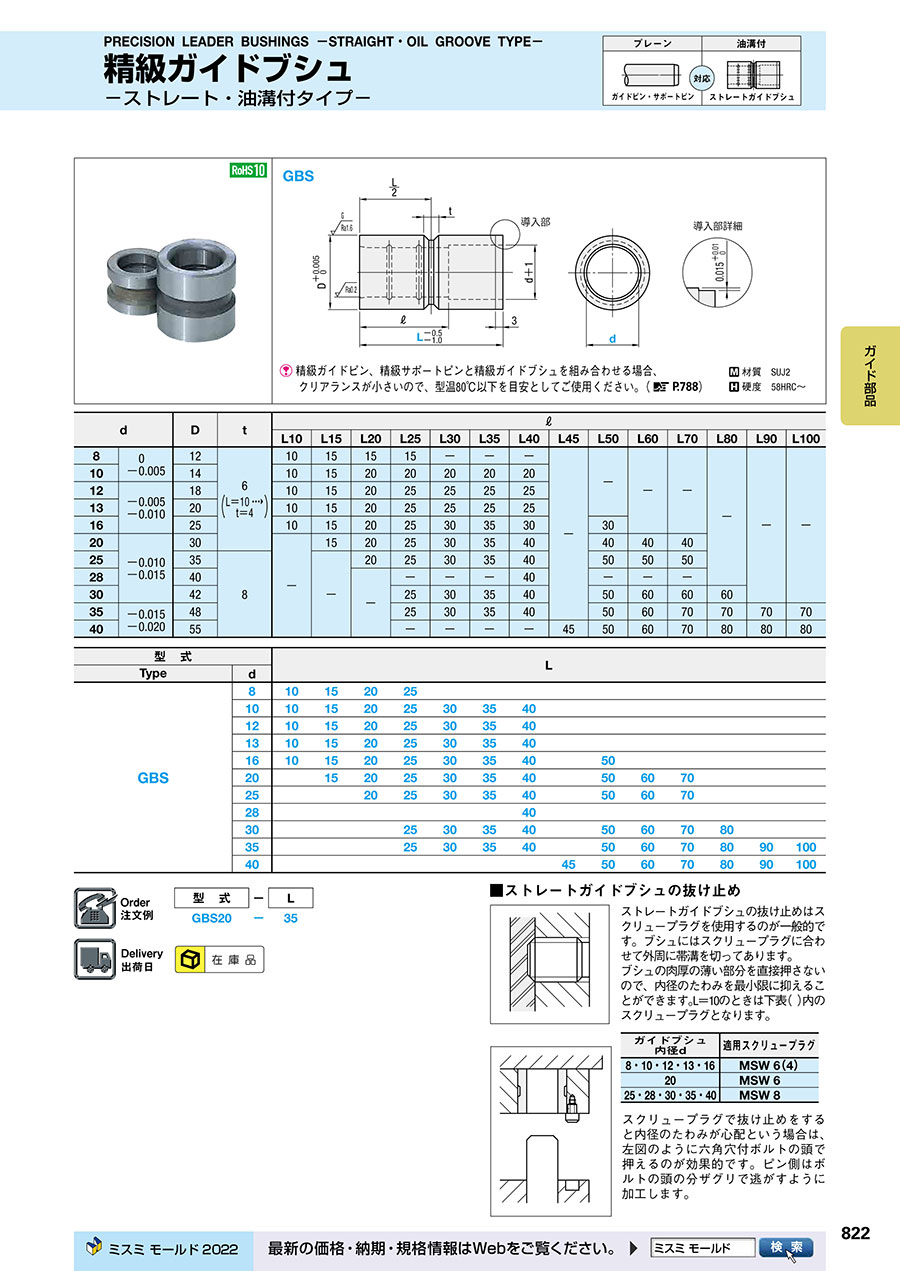

カタログ
