サポートピン -プレーン・圧入部長さ指定タイプ-
未確定：候補が20型番あります。
商品情報

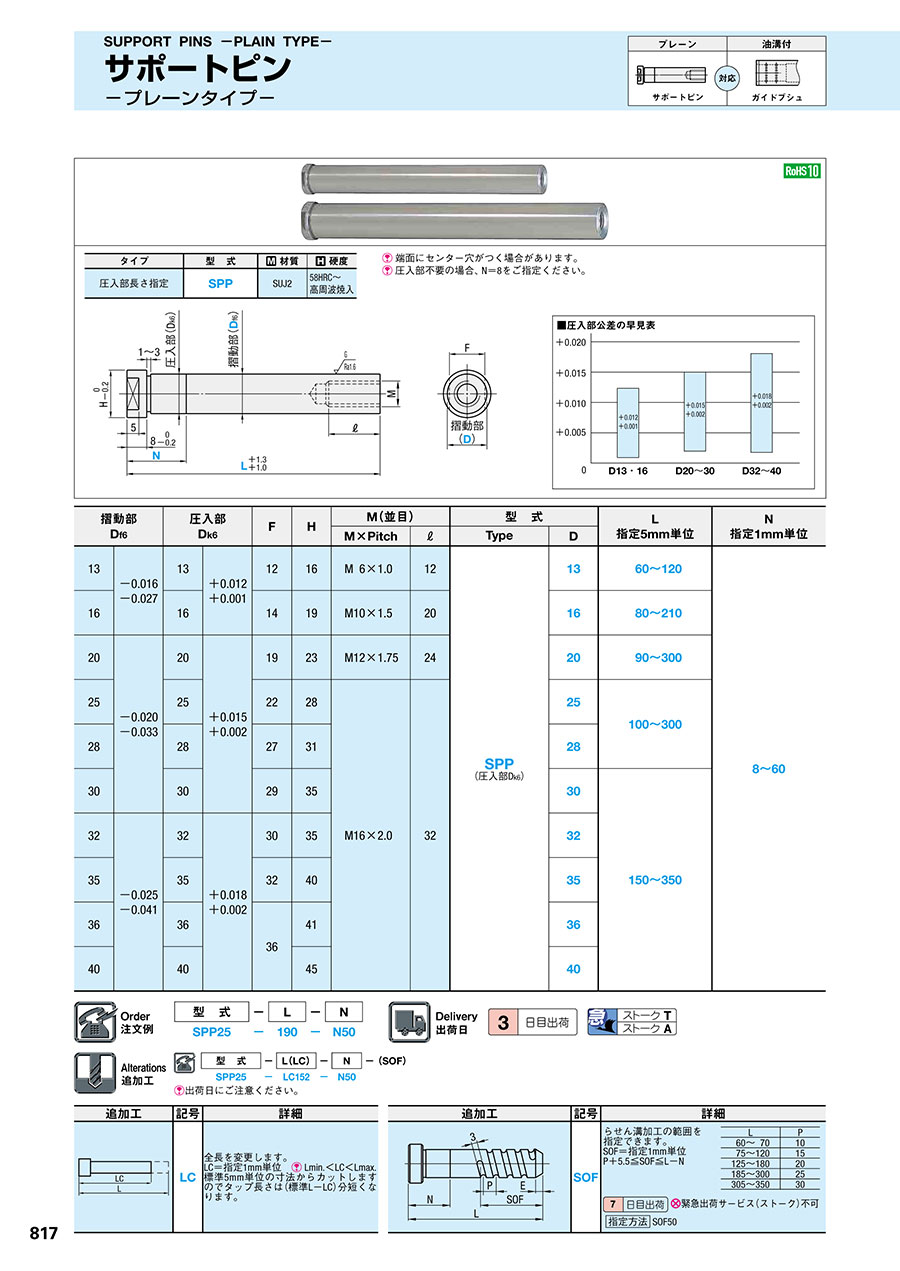

外形図・製品仕様
| タイプ | 型式 | 材質 | 硬度 |
|---|---|---|---|
| 圧入部長さ指定 | SPP | SUJ2 | 58HRC～ 高周波焼入 |
端面にセンター穴がつく場合があります。
圧入部不要の場合、 N＝8をご指定ください。
規格表
| 摺動部 Df6 | 圧入部 Dk6 | F | H | M（並目） | 型 式 | L 指定5mm単位 | N 指定1mm単位 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| M×Pitch | ℓ | Type | D | ||||||||
| 13 | -0.016 -0.027 | 13 | +0.012 +0.001 | 12 | 16 | M6×1.0 | 12 | SPP （圧入部Dk6） | 13 | 60～120 | 8～60 |
| 16 | 16 | 14 | 19 | M10×1.5 | 20 | 16 | 80～210 | ||||
| 20 | -0.020 -0.033 | 20 | +0.015 +0.002 | 19 | 23 | M12×1.75 | 24 | 20 | 90～300 | ||
| 25 | 25 | 22 | 28 | M16×2.0 | 32 | 25 | 100～300 | ||||
| 28 | 28 | 27 | 31 | 28 | |||||||
| 30 | 30 | 29 | 35 | 30 | 150～350 | ||||||
| 32 | -0.025 -0.041 | 32 | +0.018 +0.002 | 30 | 35 | 32 | |||||
| 35 | 35 | 32 | 40 | 35 | |||||||
| 36 | 36 | 36 | 41 | 36 | |||||||
| 40 | 40 | 45 | 40 | ||||||||
注文例
出荷日
追加工
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
