中･大型用ストレートガイドピン -ボルトタイプ-
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：5日目
ボルトタイプの中・大型用ストレートガイドピンです。材質は機械構造用炭素鋼です。
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

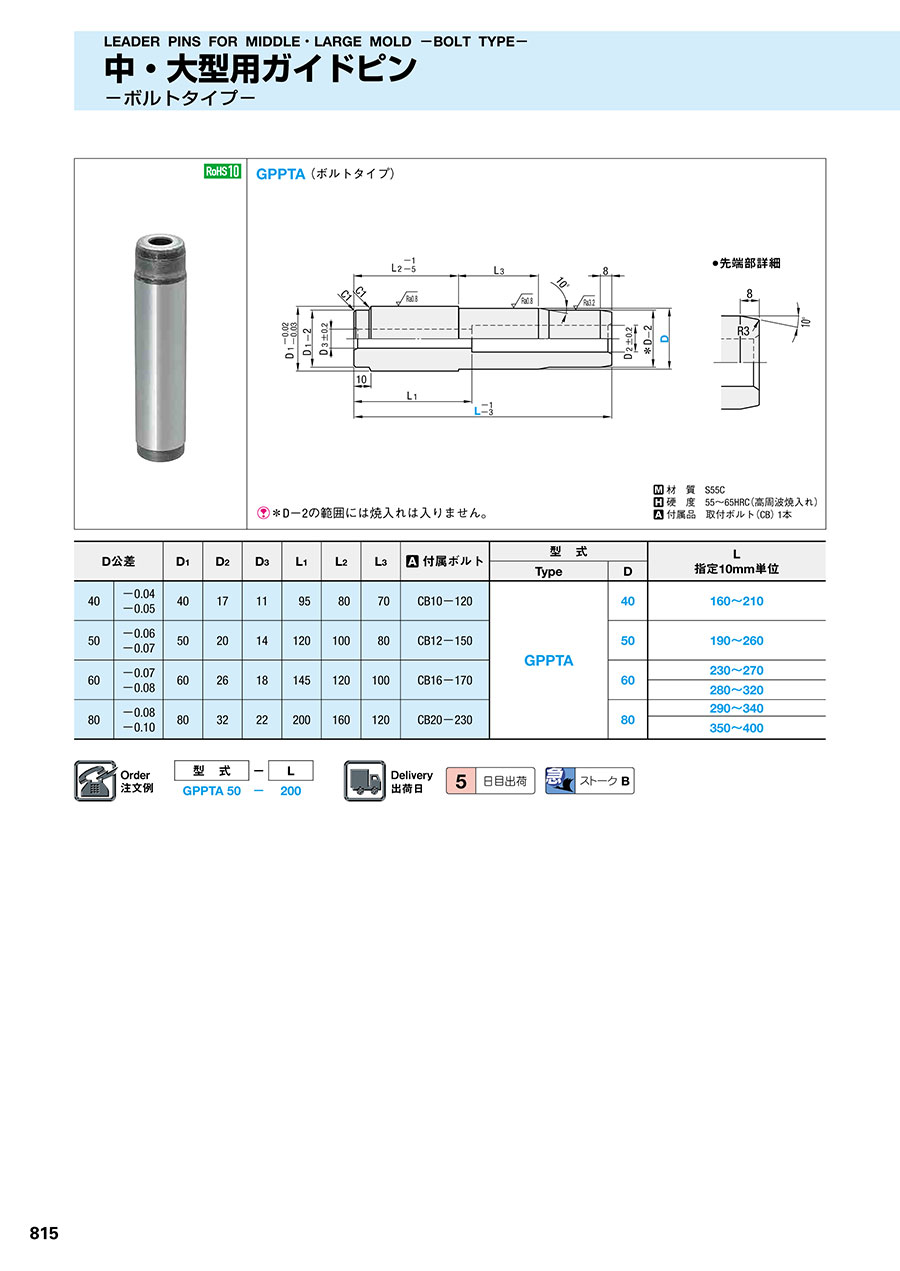

外形図・製品仕様
※D-2の範囲には焼入れは入りません。
| 材質 | S55C | |
| 硬度 | 55～65HRC（高周波焼入れ） | |
| 付属品 | 取付ボルト（CB） 1本 |
規格表
| D公差 | D1 | D2 | D3 | L1 | L2 | L3 | 付属ボルト | 型 式 | L 指定10mm単位 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | ||||||||||
| 40 | -0.04 -0.05 | 40 | 17 | 11 | 95 | 80 | 70 | CB10-120 | GPPTA | 40 | 160～210 |
| 50 | -0.06 -0.07 | 50 | 20 | 14 | 120 | 100 | 80 | CB12-150 | 50 | 190～260 | |
| 60 | -0.07 -0.08 | 60 | 26 | 18 | 145 | 120 | 100 | CB16-170 | 60 | 230～270 | |
| 280～320 | |||||||||||
| 80 | -0.08 -0.10 | 80 | 32 | 22 | 200 | 160 | 120 | CB20-230 | 80 | 290～340 | |
| 350～400 | |||||||||||
注文例
出荷日
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
カタログ
中･大型用ストレートガイドピン -ボルトタイプ-のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qガイドピンの高周波焼入れはどの位の深さまで熱処理をされているのでしょうか？
A
約1.5mmの深さまでです。
