中･大型用ガイドアシストピン -スプリングワッシャ付-
- 通常単価(税別)
- -
- 税込単価
- -
スプリングワッシャ付の中・大型用ガイドアシストピンです。ジョイントタイプです。
詳細情報を確認する未確定：候補が4型番あります。
商品情報

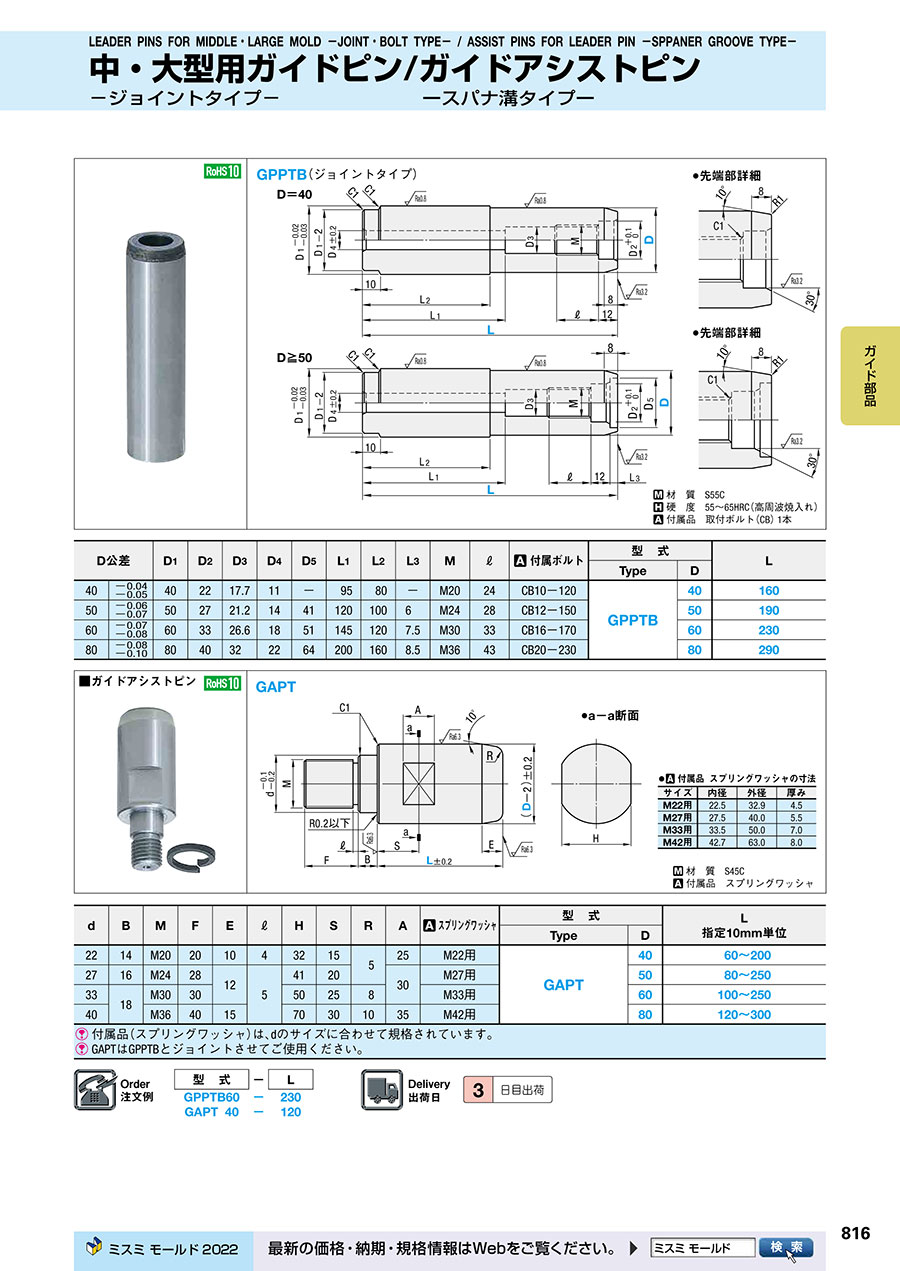

外形図・製品仕様
| 材質 | S45C | |
| 付属品 | スプリングワッシャ |
•付属品 スプリングワッシャの寸法
| サイズ | 内径 | 外径 | 厚み |
|---|---|---|---|
| M22用 | 22.5 | 32.9 | 4.5 |
| M27用 | 27.5 | 40.0 | 5.5 |
| M33用 | 33.5 | 50.0 | 7.0 |
| M42用 | 42.7 | 63.0 | 8.0 |
規格表
| d | B | M | F | E | ℓ | H | S | R | A | スプリングワッシャ | 型 式 | L 指定10mm単位 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | ||||||||||||
| 22 | 14 | M20 | 20 | 10 | 4 | 32 | 15 | 5 | 25 | M22用 | GAPT | 40 | 60～200 |
| 27 | 16 | M24 | 28 | 12 | 5 | 41 | 20 | 30 | M27用 | 50 | 80～250 | ||
| 33 | 18 | M30 | 30 | 50 | 25 | 8 | M33用 | 60 | 100～250 | ||||
| 40 | M36 | 40 | 15 | 70 | 30 | 10 | 35 | M42用 | 80 | 120～300 | |||
| 付属品（スプリングワッシャ）は、dのサイズに合わせて規格されています。 GAPTはGPPTBとジョイントさせてご使用ください。 | |||||||||||||
