ミスミ

中･大型用ガイドピン -L･N･B寸法指定/軸径公差選択タイプ-

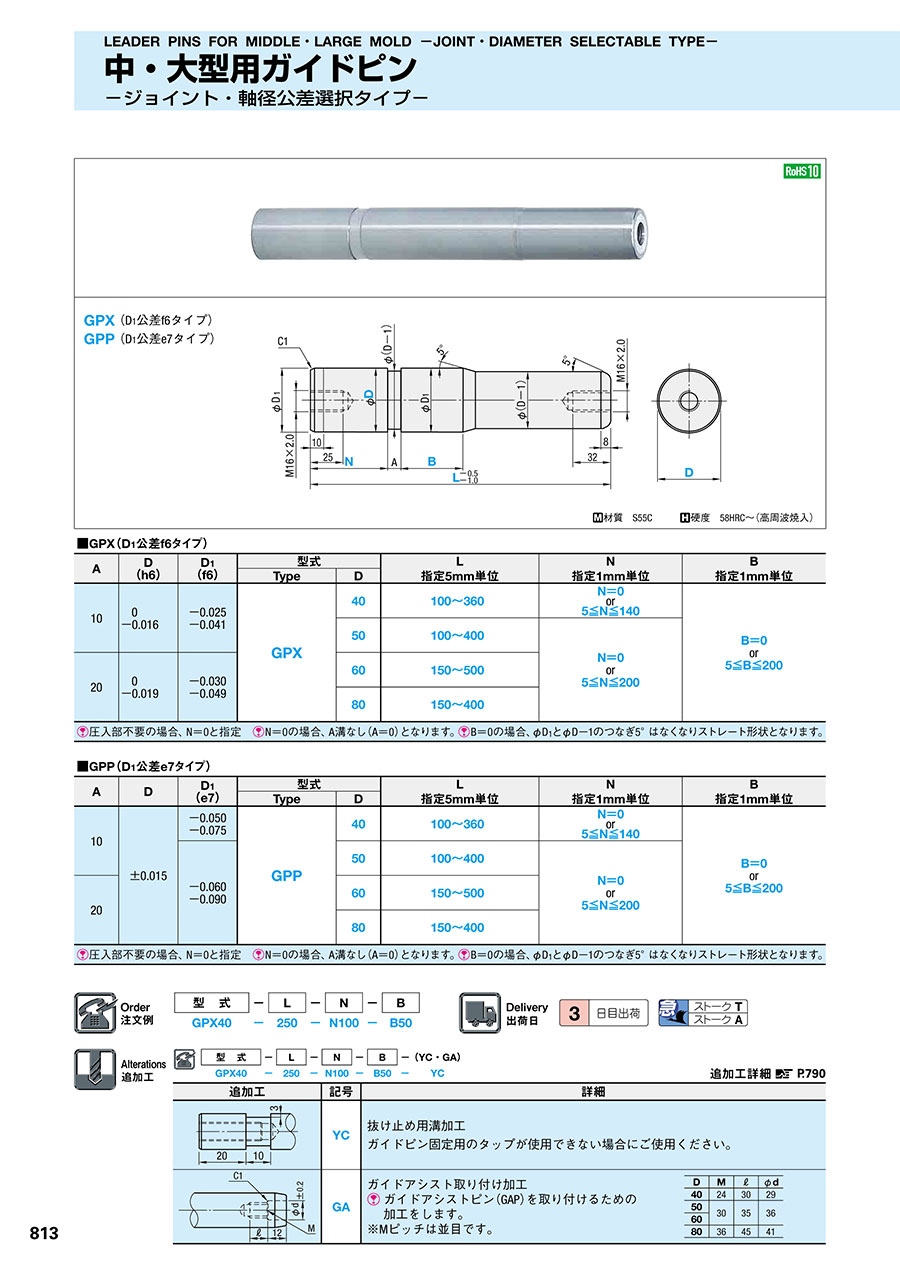

カタログ |P.813

通常単価(税別): -

税込単価: -

通常出荷日：3日目一部当日出荷可能

L･N･B寸法指定・軸径公差選択タイプの中・大型用ガイドピンです。

55.0

よく一緒に見られています

ミスミ

精級ガイドピン -ヘッド付プレーン/圧入部長さ指定タイプ,圧入部径・長さ指定タイプ-

通常出荷日：3 日目

よく一緒に見られています

ミスミ

精級ガイドピン -ストレート･プレーン/圧入部長さ指定タイプ,圧入部径・長さ指定タイプ-

通常出荷日：3 日目

未確定：候補が32型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

材質 S55C
硬度 58HRC～（高周波焼入）

規格表

■GPX（D₁公差f6タイプ）

A	D （h6）	D₁ （f6）	型式		L 指定5mm単位	N 指定1mm単位	B 指定1mm単位
A	D （h6）	D₁ （f6）	Type	D	L 指定5mm単位	N 指定1mm単位	B 指定1mm単位
10	0 −0.016	−0.025 −0.041	GPX	40	100～360	N＝0 or 5≦N≦140	B＝0 or 5≦B≦200
10	0 −0.016	−0.025 −0.041		50	100～400	N＝0 or 5≦N≦200
20	0 −0.019	−0.030 −0.049		60	150～500
20	0 −0.019	−0.030 −0.049		80	150～400
圧入部不要の場合、N＝0と指定 N＝0の場合、A溝なし（A＝0）となります。B＝0の場合、φD1とφD-1のつなぎ5°はなくなりストレート形状となります。

■GPP（D₁公差e7タイプ）

A	D	D₁ （e7）	型式		L 指定5mm単位	N 指定1mm単位	B 指定1mm単位
A	D	D₁ （e7）	Type	D	L 指定5mm単位	N 指定1mm単位	B 指定1mm単位
10	±0.015	−0.050 −0.075	GPP	40	100～360	N＝0 or 5≦N≦140	B＝0 or 5≦B≦200
10		−0.060 −0.090		50	100～400	N＝0 or 5≦N≦200
20				60	150～500
20				80	150～400
圧入部不要の場合、N＝0と指定 N＝0の場合、A溝なし（A＝0）となります。B＝0の場合、φD1とφD-1のつなぎ5°はなくなりストレート形状となります。

注文例

出荷日

追加工

P.790

型番リスト

表示件数

型番

GPP40-[100-360/5]-N0-B0

GPP40-[100-360/5]-N0-B[5-200/1]

GPP40-[100-360/5]-N[5-140/1]-B0

GPP40-[100-360/5]-N[5-140/1]-B[5-200/1]

GPP50-[100-400/5]-N0-B0

GPP50-[100-400/5]-N0-B[5-200/1]

GPP50-[100-400/5]-N[5-200/1]-B0

GPP50-[100-400/5]-N[5-200/1]-B[5-200/1]

GPP60-[150-500/5]-N0-B0

GPP60-[150-500/5]-N0-B[5-200/1]

GPP60-[150-500/5]-N[5-200/1]-B0

GPP60-[150-500/5]-N[5-200/1]-B[5-200/1]

GPP80-[150-400/5]-N0-B0

GPP80-[150-400/5]-N0-B[5-200/1]

GPP80-[150-400/5]-N[5-200/1]-B0

GPP80-[150-400/5]-N[5-200/1]-B[5-200/1]

GPX40-[100-360/5]-N0-B0

GPX40-[100-360/5]-N0-B[5-200/1]

GPX40-[100-360/5]-N[5-140/1]-B0

GPX40-[100-360/5]-N[5-140/1]-B[5-200/1]

GPX50-[100-400/5]-N0-B0

GPX50-[100-400/5]-N0-B[5-200/1]

GPX50-[100-400/5]-N[5-200/1]-B0

GPX50-[100-400/5]-N[5-200/1]-B[5-200/1]

GPX60-[150-500/5]-N0-B0

GPX60-[150-500/5]-N0-B[5-200/1]

GPX60-[150-500/5]-N[5-200/1]-B0

GPX60-[150-500/5]-N[5-200/1]-B[5-200/1]

GPX80-[150-400/5]-N0-B0

GPX80-[150-400/5]-N0-B[5-200/1]

GPX80-[150-400/5]-N[5-200/1]-B0

GPX80-[150-400/5]-N[5-200/1]-B[5-200/1]

D（摺動部）

(mm)

L(全長)

(mm)

Ｄ（公差）

(mm)

N(圧入部長さ)

(mm)

B(摺動部長さ)

(mm)

RoHS?

最小発注数量

40	100 ～ 360	±0.015	0	0	10	1個
40	100 ～ 360	±0.015	0	5 ～ 200	10	1個
40	100 ～ 360	±0.015	5 ～ 140	0	10	1個
40	100 ～ 360	±0.015	5 ～ 140	5 ～ 200	10	1個
50	100 ～ 400	±0.015	0	0	10	1個
50	100 ～ 400	±0.015	0	5 ～ 200	10	1個
50	100 ～ 400	±0.015	5 ～ 200	0	10	1個
50	100 ～ 400	±0.015	5 ～ 200	5 ～ 200	10	1個
60	150 ～ 500	±0.015	0	0	10	1個
60	150 ～ 500	±0.015	0	5 ～ 200	10	1個
60	150 ～ 500	±0.015	5 ～ 200	0	10	1個
60	150 ～ 500	±0.015	5 ～ 200	5 ～ 200	10	1個
80	150 ～ 400	±0.015	0	0	10	1個
80	150 ～ 400	±0.015	0	5 ～ 200	10	1個
80	150 ～ 400	±0.015	5 ～ 200	0	10	1個
80	150 ～ 400	±0.015	5 ～ 200	5 ～ 200	10	1個
40	100 ～ 360	0/-0.016	0	0	10	1個
40	100 ～ 360	0/-0.016	0	5 ～ 200	10	1個
40	100 ～ 360	0/-0.016	5 ～ 140	0	10	1個
40	100 ～ 360	0/-0.016	5 ～ 140	5 ～ 200	10	1個
50	100 ～ 400	0/-0.016	0	0	10	1個
50	100 ～ 400	0/-0.016	0	5 ～ 200	10	1個
50	100 ～ 400	0/-0.016	5 ～ 200	0	10	1個
50	100 ～ 400	0/-0.016	5 ～ 200	5 ～ 200	10	1個
60	150 ～ 500	0/-0.019	0	0	10	1個
60	150 ～ 500	0/-0.019	0	5 ～ 200	10	1個
60	150 ～ 500	0/-0.019	5 ～ 200	0	10	1個
60	150 ～ 500	0/-0.019	5 ～ 200	5 ～ 200	10	1個
80	150 ～ 400	0/-0.019	0	0	10	1個
80	150 ～ 400	0/-0.019	0	5 ～ 200	10	1個
80	150 ～ 400	0/-0.019	5 ～ 200	0	10	1個
80	150 ～ 400	0/-0.019	5 ～ 200	5 ～ 200	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

L･N･B寸法指定・軸径公差選択タイプの中・大型用ガイドピンです。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

中･大型用ガイドピン -L･N･B寸法指定/軸径公差選択タイプ-のレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

金型用

満足度：5.02022/12/07

この商品は自社の金型用の部品として使用しているものです。自社の金型の規格には中・大型用のガイドピンがぴったりでしたので、...もっと読む

0人が参考にしています。

金型に利用

満足度：5.02019/12/10

顧客より設計を含めて製作を受注した、金型製品部品として使用しています。金型の構造、サイズによってガイドピンの形状・幅・長...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Qガイドピンの高周波焼入れはどの位の深さまで熱処理をされているのでしょうか？

約1.5mmの深さまでです。
