ガイドアシストピン
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：3日目
ガイドピンの長さを延長することができるガイドアシストピン・丸穴タイプです。
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図・製品仕様

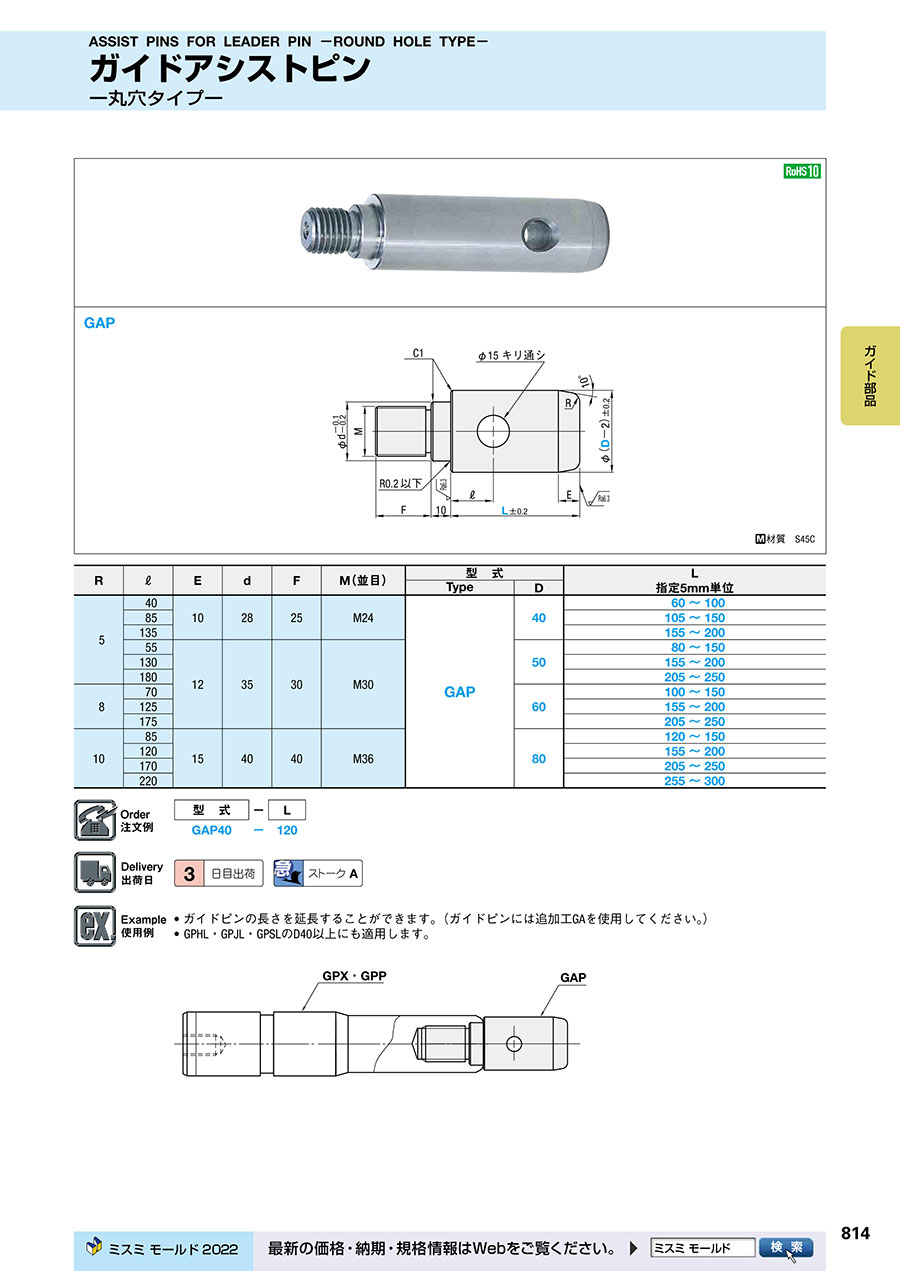

材質 S45C
規格表
| R | ℓ | E | d | F | M（並目） | 型 式 | L 指定5mm単位 | |
|---|---|---|---|---|---|---|---|---|
| Type | D | |||||||
| 5 | 40 | 10 | 28 | 25 | M24 | GAP | 40 | 60～100 |
| 85 | 105～150 | |||||||
| 135 | 155～200 | |||||||
| 55 | 12 | 35 | 30 | M30 | 50 | 80～150 | ||
| 130 | 155～200 | |||||||
| 180 | 205～250 | |||||||
| 8 | 70 | 60 | 100～150 | |||||
| 125 | 155～200 | |||||||
| 175 | 205～250 | |||||||
| 10 | 85 | 15 | 40 | 40 | M36 | 80 | 120～150 | |
| 120 | 155～200 | |||||||
| 170 | 205～250 | |||||||
| 220 | 255～300 | |||||||
注文例
出荷日
関連情報
• ガイドピンの長さを延長することができます。（ガイドピンには追加工GAを使用してください。）
• GPHL・GPJL・GPSLのD40以上にも適用します。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
カタログ
ガイドアシストピンのレビュー
摺動
4
4.02020/12/10
スライドのストロ−クが長い
構造の際は
こちら使い
ガイドでかじり防ぎます
0人が参考にしています。
よくあるご質問（FAQ）
QガイドアシストピンGAPの一般的な使用方法を教えて下さい。
A
中・大型用ガイドピンGPX、GPPの長さを延長する為の商品です。ガイドピンは追加工GAをご使用ください。
