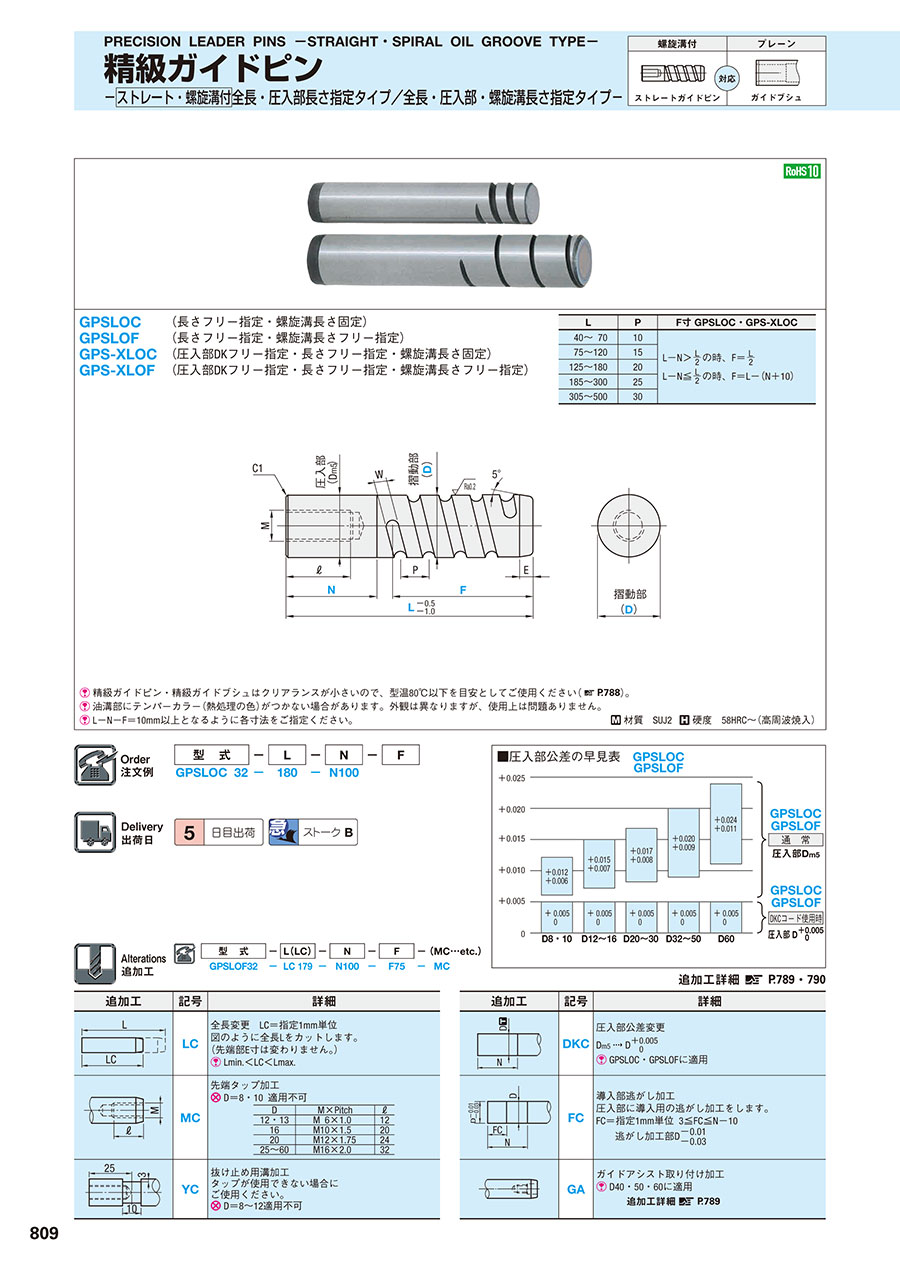

螺旋溝付精級ガイドピン -ストレート/圧入部長さ指定タイプ,圧入部径・長さ指定タイプ-

カタログ |P.809

平均満足度4.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

精級ガイドピン -ストレート･油溝付き/圧入部長さ指定/定尺タイプ-

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

精級ガイドピン -ストレート･プレーン/圧入部長さ指定タイプ,圧入部径・長さ指定タイプ-

4.3

通常出荷日：3 日目

ストレート・圧入部長さ指定・圧入部径/長さ指定タイプの螺旋溝付精級ガイドピンで...

詳細情報を確認する

種類
標準
ヘッド
ストレート
油溝
螺旋溝付
逃がし径有無
無
取り付け方法
タップ付
ジョイント対応の有無
無

ご注意

GPS-XLOCとGPS-XLOFの圧入部径DK公差は、次になります。
D8～30：DK±0.002、D32～60：DK±0.003
何卒ご確認の上、ご選定を宜しくお願い致します。

無料3D-CADライブラリー申し込み受付中

未確定：候補が112型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

GPSLOC　（長さフリー指定・螺旋溝長さ固定）
GPSLOF　（長さフリー指定・螺旋溝長さフリー指定）
GPS-XLOC　（圧入部DKフリー指定・長さフリー指定・螺旋溝長さ固定）
GPS-XLOF　（圧入部DKフリー指定・長さフリー指定・螺旋溝長さフリー指定）

逃がし径付ガイドピン -ストレート･プレーン/圧入部長さ指定タイプ,圧入部径・長さ指定タイプ-

精級ガイドピン・精級ガイドブシュはクリアランスが小さいので、型温80℃以下を目安としてご使用ください。（ P.788）
油溝部にテンパーカラー（熱処理の色）がつかない場合があります。外観は異なりますが、使用上は問題ありません。
L-N-F＝10mm以上となるように各寸法をご指定ください。


材質		SUJ2
硬度		58HRC～（高周波焼入）

L	P	F寸 GPSLOC・GPS-XLOC
40～70	10	L-N＞L/2 の時、 F＝L/2 L-N≦L/2 の時、 F＝L-（N+10）
75～120	15
125～180	20
185～300	25
305～500	30

規格表

■GPSLOC（長さフリー指定・螺旋溝長さ固定タイプ）

摺動部 D		圧入部 D_m5		M×Pitch	ℓ	E	W	型式		L	N
摺動部 D		圧入部 D_m5		M×Pitch	ℓ	E	W	Type	D	指定5mm単位	指定1mm単位
8	−0.015 −0.020	8	+0.012 +0.006	M5×0.8	10	3	2	GPSLOC	8	40～70	0～40
10	−0.015 −0.020	10	+0.012 +0.006			4	2		10	40～70	0～40
12	−0.020 −0.025	12	+0.015 +0.007			5	3		12	40～160	0～100
13		13		M6×1.0	12				13	40～200
16		16		M6×1.0	12				16	40～200
20	−0.025 −0.030	20	+0.017 +0.008	M8×1.25	16				20	40～220
25		25		M12×1.75	24				25	50～260
28		28							28	60～260
30		30							30	70～260
32	−0.030 −0.035	32	+0.020 +0.009			8			32	70～260	0～120
35	−0.030 −0.035	35		M16×2.0	32				35	100～300	0～120
40	−0.030 −0.040	40							40	100～300	0～140
50	−0.030 −0.040	50							50	100～400	0～200
60	−0.030 −0.050	60	+0.024 +0.011	M20×2.5	40				60	150～500	0～200
圧入部不要の場合、 N＝0をご指定ください。圧入部長さは、 N≦L−Fでご指定ください。

■GPSLOF（長さフリー指定・螺旋溝長さフリー指定タイプ）

摺動部 D		圧入部 D_m5		M×Pitch	ℓ	E	W	型式		L	N	F
摺動部 D		圧入部 D_m5		M×Pitch	ℓ	E	W	Type	D	指定5mm単位	指定1mm単位	指定1mm単位
8	−0.015 −0.020	8	+0.012 +0.006	M5×0.8	10	3	2	GPSLOF	8	40～70	0～40	F≧E+P+5 and F≦L−N
10	−0.015 −0.020	10	+0.012 +0.006			4	2		10	40～70	0～40
12	−0.020 −0.025	12	+0.015 +0.007			5	3		12	40～160	0～100
13		13		M6×1.0	12				13	40～200
16		16		M6×1.0	12				16	40～200
20	−0.025 −0.030	20	+0.017 +0.008	M8×1.25	16				20	40～220
25		25		M12×1.75	24				25	50～260
28		28							28	60～260
30		30							30	70～260
32	−0.030 −0.035	32	+0.020 +0.009			8			32	70～260	0～120
35	−0.030 −0.035	35		M16×2.0	32				35	100～300	0～120
40	−0.030 −0.040	40							40	100～300	0～140
50	−0.030 −0.040	50							50	100～400	0～200
60	−0.030 −0.050	60	+0.024 +0.011	M20×2.5	40				60	150～500	0～200
圧入部不要の場合、 N＝0をご指定ください。圧入部長さは、 N≦L−Fでご指定ください。

■GPS-XLOC（圧入部径フリー指定・長さフリー指定・螺旋溝長さ固定タイプ）

摺動部		M×Pitch	ℓ	E	W	型式		L	N	圧入部径（DK）
D		M×Pitch	ℓ	E	W	Type	D	指定5mm単位	指定1mm単位	指定0.001mm単位
8	-0.015 -0.020	M5×0.8	10	3	2	GPS-XLOC	8	40～70	5～40	8.000～8.050
10	-0.015 -0.020			4	2		10	40～70	5～40	10.000～10.050
12	-0.020 -0.025			5	3		12	40～160	5～100	12.000～12.050
13		M6×1.0	12				13	40～200		13.000～13.050
16		M6×1.0	12				16	40～200		16.000～16.050
20	-0.025 -0.030	M8×1.25	16				20	40～220		20.000～20.050
25		M12×1.75	24				25	50～260		25.000～25.050
28							28	60～260		28.000～28.050
30							30	70～260		30.000～30.050
32	-0.030 -0.035			8			32	70～260	5～120	32.000～32.050
35	-0.030 -0.035	M16×2.0	32				35	100～300	5～120	35.000～35.050
40	-0.030 -0.040						40	100～300	5～140	40.000～40.050
50	-0.030 -0.040						50	100～400	5～200	50.000～50.050
60	-0.030 -0.050	M20×2.5	40				60	150～500		60.000～60.050
60	-0.030 -0.050	M20×2.5	40				60	150～500		60.000～60.050
D8～30の圧入部径DK公差：DK±0.002になります。 D32～60の圧入部径DK公差：DK±0.003になります。
圧入部長さは、N≦L－Fでご指定ください。

■GPS-XLOF（圧入部径フリー指定・長さフリー指定・螺旋溝長さフリー指定タイプ）

摺動部		M×Pitch	ℓ	E	W	型式		L	N	F	圧入部径（DK）
D		M×Pitch	ℓ	E	W	Type	D	指定5mm単位	指定1mm単位	指定1mm単位	指定0.001mm単位
8	-0.015 -0.020	M5×0.8	10	3	2	GPS-XLOF	8	40～70	5～40		8.000～8.050
10	-0.015 -0.020			4	2		10	40～70	5～40		10.000～10.050
12	-0.020 -0.025			5	3		12	40～160	5～100		12.000～12.050
13		M6×1.0	12				13	40～200			13.000～13.050
16		M6×1.0	12				16	40～200			16.000～16.050
20	-0.025 -0.030	M8×1.25	16				20	40～220		F≧E+P+5	20.000～20.050
25		M12×1.75	24				25	50～260		and	25.000～25.050
28							28	60～260		F≦L-N	28.000～28.050
30							30	70～260			30.000～30.050
32	-0.030 -0.035			8			32	70～260	5～120		32.000～32.050
35	-0.030 -0.035	M16×2.0	32				35	100～300	5～120		35.000～35.050
40	-0.030 -0.040						40	100～300	5～140		40.000～40.050
50	-0.030 -0.040						50	100～400	5～200		50.000～50.050
60	-0.030 -0.050	M20×2.5	40				60	150～500			60.000～60.050
60	-0.030 -0.050	M20×2.5	40				60	150～500			60.000～60.050
D8～30の圧入部径DK公差：DK±0.002になります。 D32～60の圧入部径DK公差：DK±0.003になります。
圧入部長さは、N≦L－Fでご指定ください。

逃がし径付ガイドピン -ストレート・プレーン/圧入部長さ指定タイプ,圧入部径・長さ指定タイプ-

注文例

出荷日

追加工

P.789
P.790

型番リスト

表示件数

型番
