            ミスミ

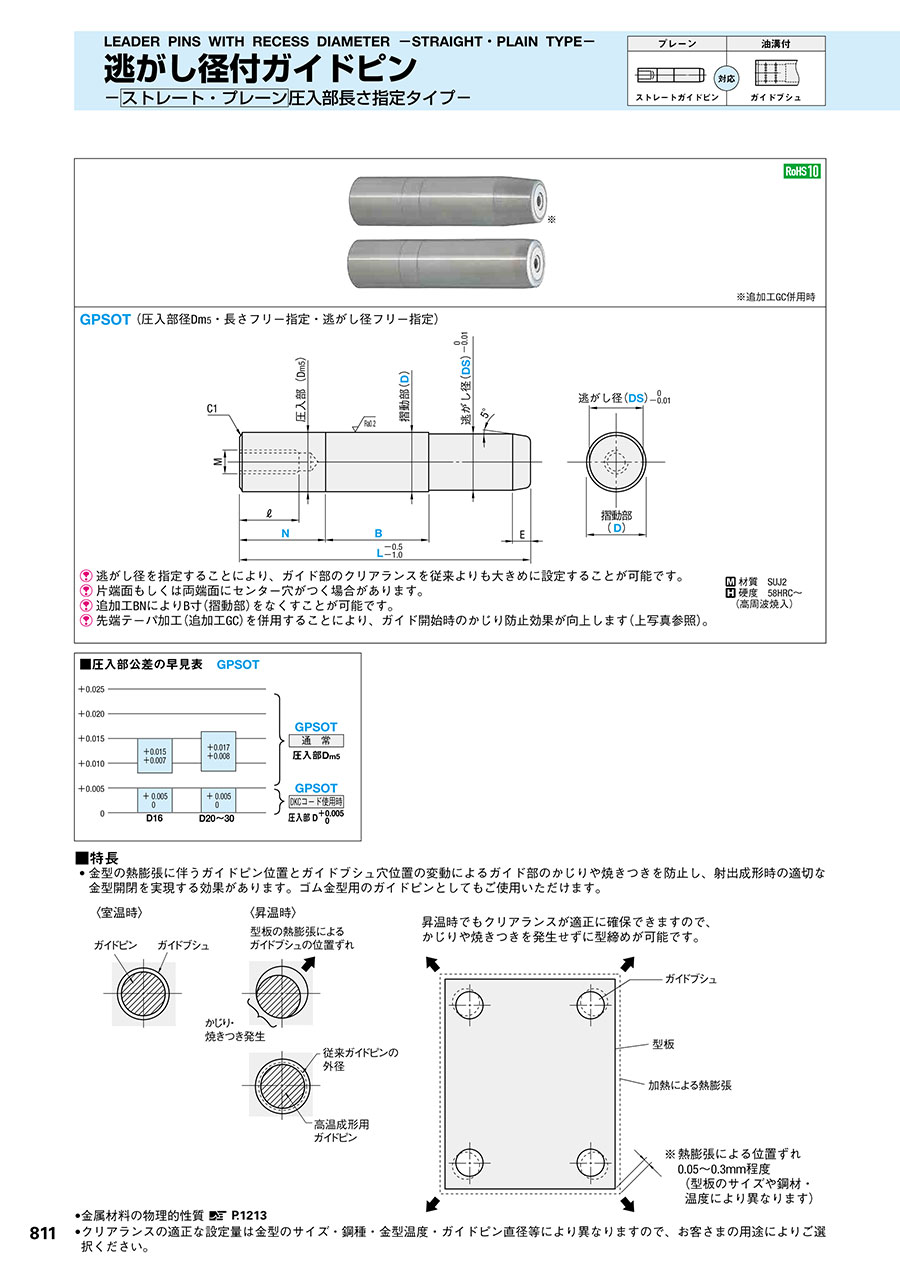

            逃がし径付ガイドピン -ストレート･プレーン/圧入部長さ指定タイプ,圧入部径・長さ指定タイプ-

            逃がし径付ガイドピン -ストレート･プレーン/圧入部長さ指定タイプ,圧入部径・長さ指定タイプ-
            無料3D-CADライブラリー申し込み受付中
            未確定：候補が16型番あります。
            数量：

            商品情報

            外形図・製品仕様

            商品画像上部は追加工GCを使用

            螺旋溝付精級ガイドピン -ストレート/圧入部長さ指定タイプ,圧入部径・長さ指定タイプ-

            逃がし径を指定することにより、ガイド部のクリアランスを従来よりも大きめに設定することが可能です。
            片端面もしくは両端面にセンター穴がつく場合があります。
            追加工BNによりB寸（摺動部）をなくすことが可能です。
            先端テーパ加工（追加工GC）を併用することにより、ガイド開始時のかじり防止効果が向上します（上写真参照）。


            材質 SUJ2
            硬度 58HRC～（高周波焼入）

            規格表

            摺動部
            D            		圧入部
            Dm5            		M×PitchℓE型式L
            指定5mm単位            		N
            指定1mm単位            		B
            指定1mm単位            		逃がし径DS
            指定0.01mm単位
            TypeD
            16−0.020
            −0.025            		16+0.015
            +0.007            		M6×1.0125GPSOT1640～2000～1005～10015.80～15.95
            2020+0.017
            +0.008            		M8×1.25162040～2205～8019.80～19.95
            25−0.025
            −0.030            		25M12×1.75242550～2605～13024.80～24.95
            30303070～26029.80～29.95
            L≧N+B+E+5
            B＝0の場合、BNとご指定ください。
            圧入部不要の場合、N＝0とご指定ください。



            螺旋溝付精級ガイドピン -ストレート/圧入部長さ指定タイプ,圧入部径・長さ指定タイプ-

            注文例

            螺旋溝付精級ガイドピン -ストレート/圧入部長さ指定タイプ,圧入部径・長さ指定タイプ-

            出荷日

            螺旋溝付精級ガイドピン -ストレート/圧入部長さ指定タイプ,圧入部径・長さ指定タイプ-

            追加工

            螺旋溝付精級ガイドピン -ストレート/圧入部長さ指定タイプ,圧入部径・長さ指定タイプ-

            P.789
            P.790

            関連情報

            ■特長
            • 金型の熱膨張に伴うガイドピン位置とガイドブシュ穴位置の変動によるガイド部のかじりや焼きつきを防止し、射出成形時の適切な金型開閉を実現する効果があります。
              ゴム金型用のガイドピンとしてもご使用いただけます。



            螺旋溝付精級ガイドピン -ストレート/圧入部長さ指定タイプ,圧入部径・長さ指定タイプ-


            ※熱膨張による位置ずれ0.05～0.3mm程度（型板のサイズや鋼材・温度により異なります）

            • 金属材料の物理的性質  P.1213
            • クリアランスの適正な設定量は金型のサイズ・鋼種・金型温度・ガイドピン直径等により異なりますので、お客さまの用途によりご選択ください。

            型番リスト

            表示件数
          • 1
            • 型番
            GPSOT16-[40-200/5]-N[0-100/1]-B[5-50/1]-DS[15.8-16/0.01]
            GPSOT16-[40-200/5]-N[0-100/1]-BN-DS[15.8-16/0.01]
            GPSOT16-LC[41-199/1]-N[0-100/1]-B[5-50/1]-DS[15.8-16/0.01]
            GPSOT16-LC[41-199/1]-N[0-100/1]-BN-DS[15.8-16/0.01]
            GPSOT20-[40-220/5]-N[0-100/1]-B[5-80/1]-DS[19.8-20/0.01]
            GPSOT20-[40-220/5]-N[0-100/1]-BN-DS[19.8-20/0.01]
            GPSOT20-LC[41-219/1]-N[0-100/1]-B[5-80/1]-DS[19.8-20/0.01]
            GPSOT20-LC[41-219/1]-N[0-100/1]-BN-DS[19.8-20/0.01]
            GPSOT25-[50-260/5]-N[0-100/1]-B[5-130/1]-DS[24.8-25/0.01]
            GPSOT25-[50-260/5]-N[0-100/1]-BN-DS[24.8-25/0.01]
            GPSOT25-LC[51-259/1]-N[0-100/1]-B[5-130/1]-DS[24.8-25/0.01]
            GPSOT25-LC[51-259/1]-N[0-100/1]-BN-DS[24.8-25/0.01]
            GPSOT30-[70-260/5]-N[0-100/1]-B[5-130/1]-DS[29.8-30/0.01]
            GPSOT30-[70-260/5]-N[0-100/1]-BN-DS[29.8-30/0.01]
            GPSOT30-LC[71-259/1]-N[0-100/1]-B[5-130/1]-DS[29.8-30/0.01]
            GPSOT30-LC[71-259/1]-N[0-100/1]-BN-DS[29.8-30/0.01]

            D（摺動部）

            (mm)

            L(全長)

            (mm)

            N(圧入部長さ)

            (mm)

            B(摺動部長さ)

            (mm)

            DS(逃がし径)

            (mm)

            LC(全長変更)

            (mm)

            摺動部なし加工

            		RoHS?最小発注数量
            16
            40 ～ 200
            0 ～ 100
            5 ～ 50
            15.8 ～ 16
            -
            -
            10
            1個
            16
            40 ～ 200
            0 ～ 100
            -
            15.8 ～ 16
            -
            BN
            10
            1個
            16
            -
            0 ～ 100
            5 ～ 50
            15.8 ～ 16
            41 ～ 199
            -
            10
            1個
            16
            -
            0 ～ 100
            -
            15.8 ～ 16
            41 ～ 199
            BN
            10
            1個
            20
            40 ～ 220
            0 ～ 100
            5 ～ 80
            19.8 ～ 20
            -
            -
            10
            1個
            20
            40 ～ 220
            0 ～ 100
            -
            19.8 ～ 20
            -
            BN
            10
            1個
            20
            -
            0 ～ 100
            5 ～ 80
            19.8 ～ 20
            41 ～ 219
            -
            10
            1個
            20
            -
            0 ～ 100
            -
            19.8 ～ 20
            41 ～ 219
            BN
            10
            1個
            25
            50 ～ 260
            0 ～ 100
            5 ～ 130
            24.8 ～ 25
            -
            -
            10
            1個
            25
            50 ～ 260
            0 ～ 100
            -
            24.8 ～ 25
            -
            BN
            10
            1個
            25
            -
            0 ～ 100
            5 ～ 130
            24.8 ～ 25
            51 ～ 259
            -
            10
            1個
            25
            -
            0 ～ 100
            -
            24.8 ～ 25
            51 ～ 259
            BN
            10
            1個
            30
            70 ～ 260
            0 ～ 100
            5 ～ 130
            29.8 ～ 30
            -
            -
            10
            1個
            30
            70 ～ 260
            0 ～ 100
            -
            29.8 ～ 30
            -
            BN
            10
            1個
            30
            -
            0 ～ 100
            5 ～ 130
            29.8 ～ 30
            71 ～ 259
            -
            10
            1個
            30
            -
            0 ～ 100
            -
            29.8 ～ 30
            71 ～ 259
            BN
            10
            1個
            通常単価(税別) (税込単価)
            通常出荷日
            -
            ( - )
            3日目
            -
            ( - )
            3日目
            -
            ( - )
            3日目
            -
            ( - )
            3日目
            -
            ( - )
            3日目
            -
            ( - )
            3日目
            -
            ( - )
            3日目
            -
            ( - )
            3日目
            -
            ( - )
            3日目
            -
            ( - )
            3日目
            -
            ( - )
            3日目
            -
            ( - )
            3日目
            -
            ( - )
            3日目
            -
            ( - )
            3日目
            -
            ( - )
            3日目
            -
            ( - )
            3日目
          • 1

            • 詳細情報

            基本情報

            ストレート/プレーン・圧入部長さ指定・圧入部径/長さ指定タイプの逃がし径付ガイドピンです。

            • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

            逃がし径付ガイドピン -ストレート･プレーン/圧入部長さ指定タイプ,圧入部径・長さ指定タイプ-のレビュー
            4.5平均満足度：4.54件のレビュー
            ゴム製品の金型の位置決めに使用
            4
            満足度：4.02019/06/25
            ミスミだとネットで手軽に注文できるので利用しています。ゴム製品の金型の位置決めやスライド部に使用しており、大きさによって...もっと読む
            2人が参考にしています。
            金型用部品
            5
            満足度：5.02022/12/07
            この商品は金型用のガイドとして使用している部品になります。ガイドピン以外にも使用用途は多いように思いますが、以前から使用...もっと読む
            0人が参考にしています。
            案内ガイドピン
            5
            満足度：5.02022/07/23
            寸法が思い通りに出来ていたので、合わせ加工も容易にできました。
            0人が参考にしています。
            樹脂金型
            4
            満足度：4.02019/04/02
            金型の熱膨張対策で使用しました。0.01単位で指定可能で精度が良いのが良い。
            0人が参考にしています。
            4件全て見る

            よくあるご質問（FAQ）

            Qガイドピンの高周波焼入れはどの位の深さまで熱処理をされているのでしょうか？
            A
            約1.5mmの深さまでです。
