精級ガイドピン -ストレート･油溝付き/圧入部長さ指定/定尺タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：3日目一部当日出荷可能
ストレート･油溝付き・圧入部長さ指定・定尺タイプの精級ガイドピンです。
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図・製品仕様
精級ガイドピン・精級ガイドブシュはクリアランスが小さいので、型温80℃以下を目安としてご使用ください。（ P.788）
先端部にテンパーカラー（熱処理の色）がつかない場合があります。外観は異なりますが、使用上は問題ありません。
| 材質 | SUJ2 | |
| 硬度 | 58HRC～（高周波焼入） |
| 摺動部 D | 圧入部 Dm5 | M×Pitch | ℓ | E | ||
|---|---|---|---|---|---|---|
| 35 | -0.030 -0.035 | 35 | +0.020 +0.009 | M16×2.0 | 32 | 8 |
| 40 | -0.030 -0.040 | 40 | ||||
| 50 | 50 | |||||
| 60 | -0.030 -0.050 | 60 | +0.024 +0.011 | M20×2.5 | 40 | |
規格表
| E1 | P1 | 溝数 | 型 式 | L 選択 | N 指定1mm単位 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | |||||||||
| 14 | 12 | 2 | GPOL | 35 | 100 | 0～60 | ||||
| 15 | 13 | 110 | 120 | 130 | ||||||
| 140 | 150 | 160 | 0～80 | |||||||
| 16 | 14 | 170 | 180 | 190 | 200 | |||||
| 26 | 24 | 40 | 130 | 140 | 0～60 | |||||
| 28 | 26 | 150 | 160 | 170 | 180 | 190 | 0～80 | |||
| 30 | 28 | 200 | 210 | 220 | ||||||
| 28 | 26 | 50 | 150 | 0～80 | ||||||
| 30 | 28 | 160 | 170 | |||||||
| 180 | 190 | 0～100 | ||||||||
| 32 | 30 | 200 | 210 | 220 | 230 | 240 | ||||
| 34 | 32 | 250 | 260 | |||||||
| 30 | 28 | 60 | 200 | 210 | 220 | 230 | 240 | 0～120 | ||
| 32 | 30 | 250 | 260 | 270 | 280 | |||||
| 圧入部不要の場合、N＝0とご指定ください。 • 全長（L寸）および圧入部径をフリー指定する場合は、GPSL・GPS−XL（ P.805）にてご注文ください。 | ||||||||||
注文例
出荷日
追加工
関連情報
■ストレートガイドピン取り付け方法
● ストレートタイプは、型板が非常に厚い時、図のように取り付け可能なため、加工の手間が省けます。
N寸は打ち込み量に合わせてご指定ください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |

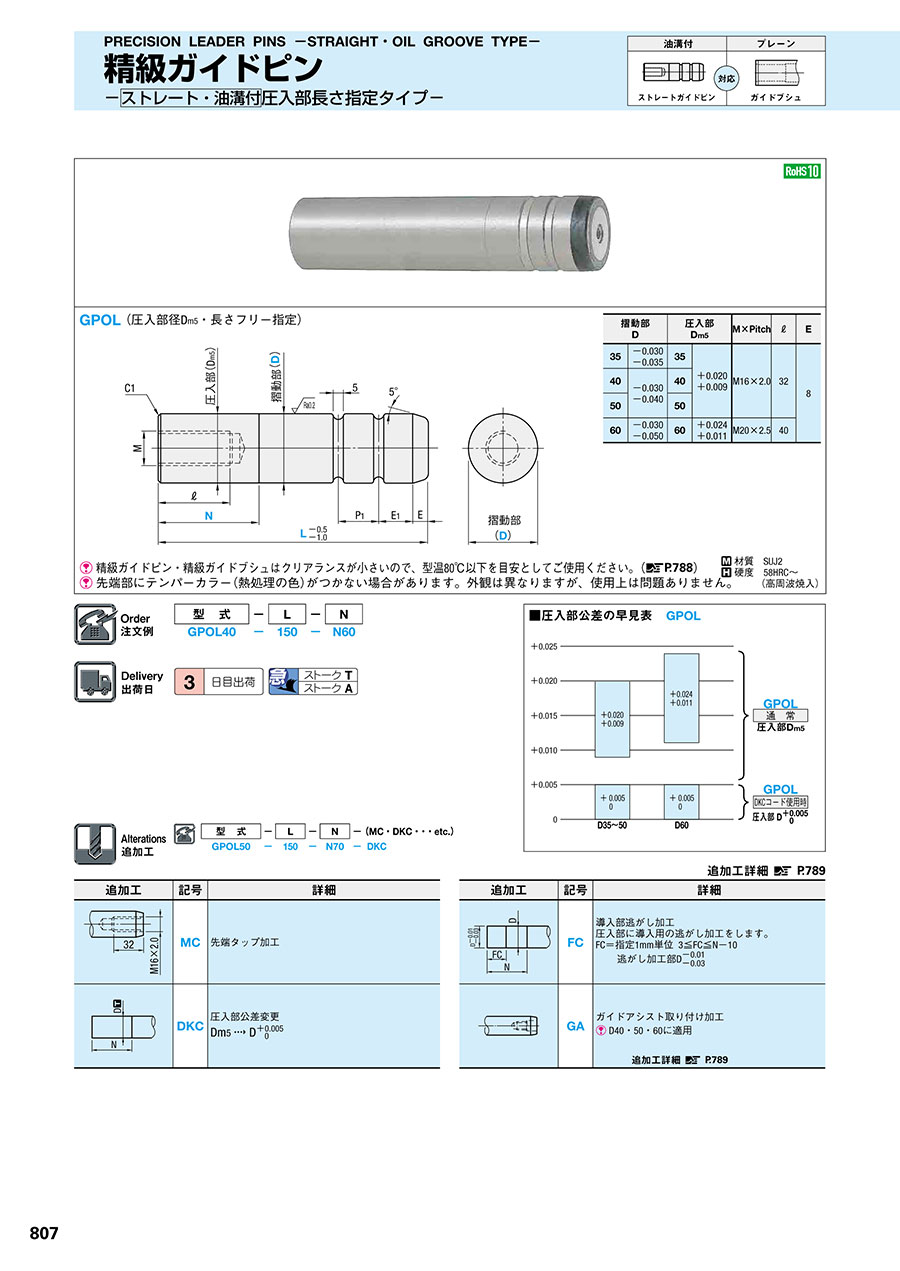

カタログ
精級ガイドピン -ストレート･油溝付き/圧入部長さ指定/定尺タイプ-のレビュー
金型
5
5.02022/06/08
この商品は自社の金型に使用しています。サイズや規格が指定できて、自社の金型とピッタリマッチしたものが納品されるところがい...もっと読む
0人が参考にしています。
ベース加工品の組付けに使用しています
5
5.02020/11/05
当社は金型のベース加工を行っています。加工したベースを組み立てるのに使用しています。顧客からの指定、ベースの納期がはっき...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qガイドピンの高周波焼入れはどの位の深さまで熱処理をされているのでしょうか？
A
約1.5mmの深さまでです。
