精級ガイドピン -ストレート･プレーン/圧入部長さ指定タイプ,圧入部径・長さ指定タイプ-

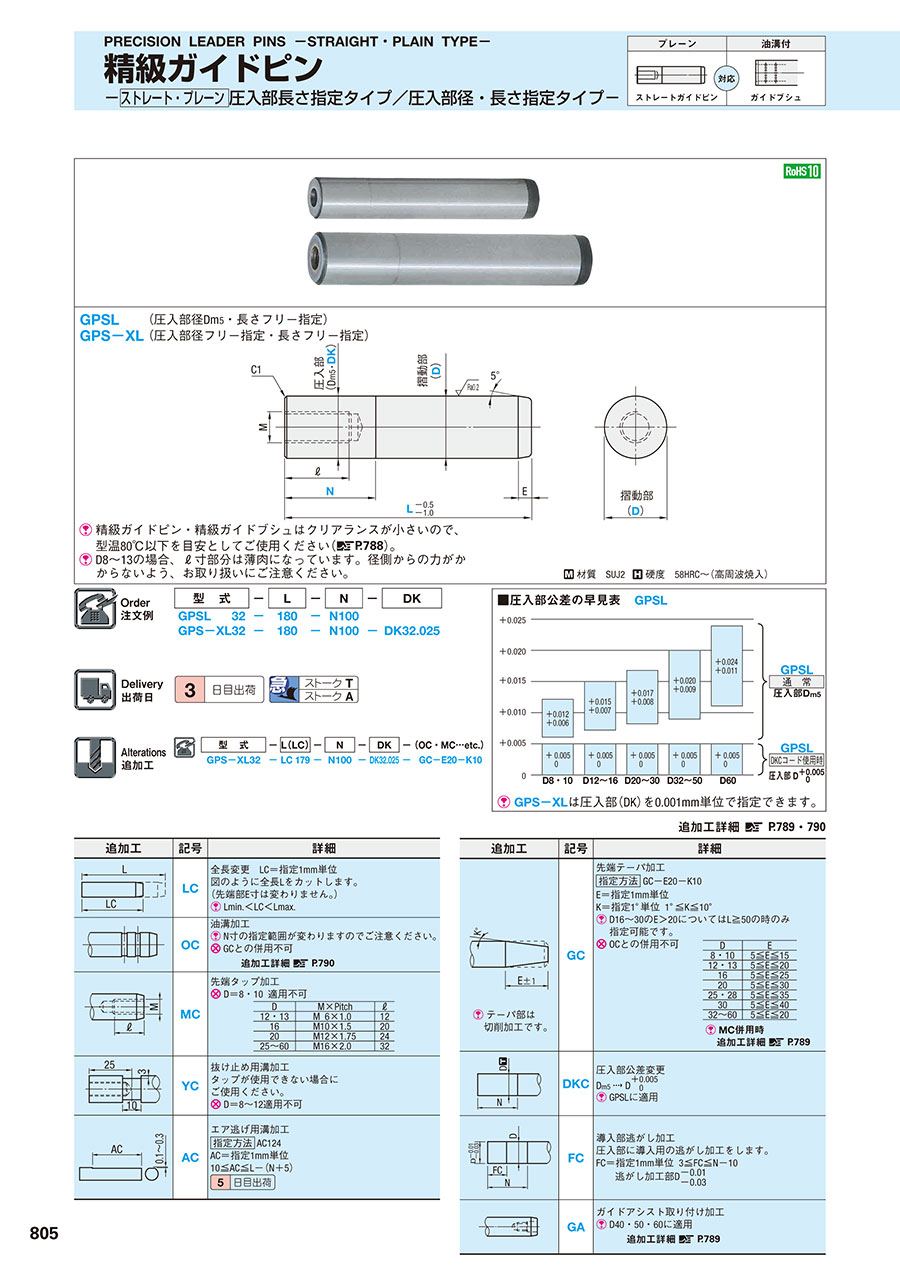

カタログ |P.805

4.2

平均満足度4.2

この商品のレビューをみる（11件）

この商品のFAQをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

精級ガイドピン -ヘッド付プレーン/圧入部長さ指定タイプ,圧入部径・長さ指定タイプ-

4.4

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

精級ガイドピン -ヘッド付油溝付/圧入部長さ指定タイプ,圧入部径・長さ指定タイプ-

4.2

通常出荷日：3 日目

ストレート/プレーン・圧入部長さ指定・圧入部径/長さ指定タイプの精級ガイドピン...

詳細情報を確認する

種類
標準
ヘッド
ストレート
油溝
なし
逃がし径有無
無
取り付け方法
タップ付
ジョイント対応の有無
無

無料3D-CADライブラリー申し込み受付中

未確定：候補が56型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

精級ガイドピン・精級ガイドブシュはクリアランスが小さいので、型温80℃以下を目安としてご使用ください。（ P.788）
D8～13の場合、ℓ寸部分は薄肉になっています。径側からの力がかからないよう、お取り扱いにご注意ください。


材質		SUJ2
硬度		58HRC～（高周波焼入）

規格表

■GPSL（圧入部径D_m5・長さフリー指定タイプ）

摺動部 D		_圧入部 _Dm5		M×Pitch	ℓ	E	型式		L 指定5mm単位	N 指定1mm単位
摺動部 D		_圧入部 _Dm5		M×Pitch	ℓ	E	Type	D	L 指定5mm単位	N 指定1mm単位
8	-0.015 -0.020	8	+0.012 +0.006	M5×0.8	10	3	GPSL	8	40～70	0～40
10	-0.015 -0.020	10	+0.012 +0.006			4		10	40～70	0～40
12	-0.020 -0.025	12	+0.015 +0.007			5		12	40～160	0～100
13		13		M6×1.0	12			13	40～200
16		16		M6×1.0	12			16	40～200
20	-0.025 -0.030	20	+0.017 +0.008	M8×1.25	16			20	40～220
25		25		M12×1.75	24			25	50～260
28		28						28	60～260
30		30						30	70～260
32	-0.030 -0.035	32	+0.020 +0.009			8		32	70～260	0～120
35	-0.030 -0.035	35		M16×2.0	32			35	100～300	0～120
40	-0.030 -0.040	40						40	100～300	0～140
50	-0.030 -0.040	50						50	100～400	0～200
60	-0.030 -0.050	60	+0.024 +0.011	M20×2.5	40			60	150～500	0～200
圧入部不要の場合、 N＝0をご指定ください。圧入部長さは、 N≦L−Eの範囲でご指定ください。

■GPS-XL（圧入部径フリー指定・長さフリー指定タイプ）

摺動部 D		M×Pitch	ℓ	E	型式		L	N	圧入部径DK
摺動部 D		M×Pitch	ℓ	E	Type	D	指定5mm単位	指定1mm単位	指定0.001mm単位	公差
8	-0.015 -0.020	M5×0.8	10	3	GPS−XL	8	40～70	5～40	8.000～8.050	DK ±0.002
10	-0.015 -0.020			4		10	40～70	5～40	10.000～10.050
12	-0.020 -0.025			5		12	40～160	5～100	12.000～12.050
13		M6×1.0	12			13	40～200		13.000～13.050
16		M6×1.0	12			16	40～200		16.000～16.050
20	-0.025 -0.030	M8×1.25	16			20	40～220		20.000～20.050
25		M12×1.75	24			25	50～260		25.000～25.050
28						28	60～260		28.000～28.050
30						30	70～260		30.000～30.050
32	-0.030 -0.035			8		32	70～260	5～120	32.000～32.050	DK ±0.003
35	-0.030 -0.035	M16×2.0	32			35	100～300	5～120	35.000～35.050
40	-0.030 -0.040					40	100～300	5～140	40.000～40.050
50	-0.030 -0.040					50	100～400	5～200	50.000～50.050
60	-0.030 -0.050	M20×2.5	40			60	150～500	5～200	60.000～60.050
圧入部長さは、 N≦L−Eの範囲でご指定ください。

精級ガイドピン -ストレート・プレーン/圧入部長さ指定タイプ,圧入部径・長さ指定タイプ-

注文例

出荷日

追加工

P.789
P.790

型番リスト

表示件数

型番

GPS-XL8-[40-70/5]-N[5-40/1]-DK[8-8.05/0.001]

GPS-XL8-LC[41-69/1]-N[5-40/1]-DK[8-8.05/0.001]

GPS-XL10-[40-70/5]-N[5-40/1]-DK[10-10.05/0.001]

GPS-XL10-LC[41-69/1]-N[5-40/1]-DK[10-10.05/0.001]

GPS-XL12-[40-160/5]-N[5-100/1]-DK[12-12.05/0.001]

GPS-XL12-LC[41-159/1]-N[5-100/1]-DK[12-12.05/0.001]

GPS-XL13-[40-200/5]-N[5-100/1]-DK[13-13.05/0.001]

GPS-XL13-LC[41-199/1]-N[5-100/1]-DK[13-13.05/0.001]

GPS-XL16-[40-200/5]-N[5-100/1]-DK[16-16.05/0.001]

GPS-XL16-LC[41-199/1]-N[5-100/1]-DK[16-16.05/0.001]

GPS-XL20-[40-220/5]-N[5-100/1]-DK[20-20.05/0.001]

GPS-XL20-LC[41-219/1]-N[5-100/1]-DK[20-20.05/0.001]

GPS-XL25-[50-260/5]-N[5-100/1]-DK[25-25.05/0.001]

GPS-XL25-LC[51-259/1]-N[5-100/1]-DK[25-25.05/0.001]

GPS-XL28-[60-260/5]-N[5-100/1]-DK[28-28.05/0.001]

GPS-XL28-LC[61-259/1]-N[5-100/1]-DK[28-28.05/0.001]

GPS-XL30-[70-260/5]-N[5-100/1]-DK[30-30.05/0.001]

GPS-XL30-LC[71-259/1]-N[5-100/1]-DK[30-30.05/0.001]

GPS-XL32-[70-260/5]-N[5-120/1]-DK[32-32.05/0.001]

GPS-XL32-LC[71-259/1]-N[5-120/1]-DK[32-32.05/0.001]

GPS-XL35-[100-300/5]-N[5-120/1]-DK[35-35.05/0.001]

GPS-XL35-LC[101-299/1]-N[5-120/1]-DK[35-35.05/0.001]

GPS-XL40-[100-300/5]-N[5-140/1]-DK[40-40.05/0.001]

GPS-XL40-LC[101-299/1]-N[5-140/1]-DK[40-40.05/0.001]

GPS-XL50-[100-400/5]-N[5-200/1]-DK[50-50.05/0.001]

GPS-XL50-LC[101-399/1]-N[5-200/1]-DK[50-50.05/0.001]

GPS-XL60-[150-500/5]-N[5-200/1]-DK[60-60.05/0.001]

GPS-XL60-LC[151-499/1]-N[5-200/1]-DK[60-60.05/0.001]

GPSL8-[40-70/5]-N[0-40/1]

GPSL8-LC[41-69/1]-N[0-40/1]

GPSL10-[40-70/5]-N[0-40/1]

GPSL10-LC[41-69/1]-N[0-40/1]

GPSL12-[40-160/5]-N[0-100/1]

GPSL12-LC[41-159/1]-N[0-100/1]

GPSL13-[40-200/5]-N[0-100/1]

GPSL13-LC[41-199/1]-N[0-100/1]

GPSL16-[40-200/5]-N[0-100/1]

GPSL16-LC[41-199/1]-N[0-100/1]

GPSL20-[40-220/5]-N[0-100/1]

GPSL20-LC[41-219/1]-N[0-100/1]

GPSL25-[50-260/5]-N[0-100/1]

GPSL25-LC[51-259/1]-N[0-100/1]

GPSL28-[60-260/5]-N[0-100/1]

GPSL28-LC[61-259/1]-N[0-100/1]

GPSL30-[70-260/5]-N[0-100/1]

GPSL30-LC[71-259/1]-N[0-100/1]

GPSL32-[70-260/5]-N[0-120/1]

GPSL32-LC[71-259/1]-N[0-120/1]

GPSL35-[100-300/5]-N[0-120/1]

GPSL35-LC[101-299/1]-N[0-120/1]

GPSL40-[100-300/5]-N[0-140/1]

GPSL40-LC[101-299/1]-N[0-140/1]

GPSL50-[100-400/5]-N[0-200/1]

GPSL50-LC[101-399/1]-N[0-200/1]

GPSL60-[150-500/5]-N[0-200/1]

GPSL60-LC[151-499/1]-N[0-200/1]

D（摺動部）

(mm)

L(全長)

(mm)

圧入部指定方法

N(圧入部長さ)

(mm)

DK(圧入部径)

(mm)

LC(全長変更)

(mm)

RoHS?

最小発注数量

8	40 ～ 70	フリー指定	5 ～ 40	8 ～ 8.05	-	10	1個
8	-	フリー指定	5 ～ 40	8 ～ 8.05	41 ～ 69	10	1個
10	40 ～ 70	フリー指定	5 ～ 40	10 ～ 10.05	-	10	1個
10	-	フリー指定	5 ～ 40	10 ～ 10.05	41 ～ 69	10	1個
12	40 ～ 160	フリー指定	5 ～ 100	12 ～ 12.05	-	10	1個
12	-	フリー指定	5 ～ 100	12 ～ 12.05	41 ～ 159	10	1個
13	40 ～ 200	フリー指定	5 ～ 100	13 ～ 13.05	-	10	1個
13	-	フリー指定	5 ～ 100	13 ～ 13.05	41 ～ 199	10	1個
16	40 ～ 200	フリー指定	5 ～ 100	16 ～ 16.05	-	10	1個
16	-	フリー指定	5 ～ 100	16 ～ 16.05	41 ～ 199	10	1個
20	40 ～ 220	フリー指定	5 ～ 100	20 ～ 20.05	-	10	1個
20	-	フリー指定	5 ～ 100	20 ～ 20.05	41 ～ 219	10	1個
25	50 ～ 260	フリー指定	5 ～ 100	25 ～ 25.05	-	10	1個
25	-	フリー指定	5 ～ 100	25 ～ 25.05	51 ～ 259	10	1個
28	60 ～ 260	フリー指定	5 ～ 100	28 ～ 28.05	-	10	1個
28	-	フリー指定	5 ～ 100	28 ～ 28.05	61 ～ 259	10	1個
30	70 ～ 260	フリー指定	5 ～ 100	30 ～ 30.05	-	10	1個
30	-	フリー指定	5 ～ 100	30 ～ 30.05	71 ～ 259	10	1個
32	70 ～ 260	フリー指定	5 ～ 120	32 ～ 32.05	-	10	1個
32	-	フリー指定	5 ～ 120	32 ～ 32.05	71 ～ 259	10	1個
35	100 ～ 300	フリー指定	5 ～ 120	35 ～ 35.05	-	10	1個
35	-	フリー指定	5 ～ 120	35 ～ 35.05	101 ～ 299	10	1個
40	100 ～ 300	フリー指定	5 ～ 140	40 ～ 40.05	-	10	1個
40	-	フリー指定	5 ～ 140	40 ～ 40.05	101 ～ 299	10	1個
50	100 ～ 400	フリー指定	5 ～ 200	50 ～ 50.05	-	10	1個
50	-	フリー指定	5 ～ 200	50 ～ 50.05	101 ～ 399	10	1個
60	150 ～ 500	フリー指定	5 ～ 200	60 ～ 60.05	-	10	1個
60	-	フリー指定	5 ～ 200	60 ～ 60.05	151 ～ 499	10	1個
8	40 ～ 70	固定	0 ～ 40	-	-	10	1個
8	-	固定	0 ～ 40	-	41 ～ 69	10	1個
10	40 ～ 70	固定	0 ～ 40	-	-	10	1個
10	-	固定	0 ～ 40	-	41 ～ 69	10	1個
12	40 ～ 160	固定	0 ～ 100	-	-	10	1個
12	-	固定	0 ～ 100	-	41 ～ 159	10	1個
13	40 ～ 200	固定	0 ～ 100	-	-	10	1個
13	-	固定	0 ～ 100	-	41 ～ 199	10	1個
16	40 ～ 200	固定	0 ～ 100	-	-	10	1個
16	-	固定	0 ～ 100	-	41 ～ 199	10	1個
20	40 ～ 220	固定	0 ～ 100	-	-	10	1個
20	-	固定	0 ～ 100	-	41 ～ 219	10	1個
25	50 ～ 260	固定	0 ～ 100	-	-	10	1個
25	-	固定	0 ～ 100	-	51 ～ 259	10	1個
28	60 ～ 260	固定	0 ～ 100	-	-	10	1個
28	-	固定	0 ～ 100	-	61 ～ 259	10	1個
30	70 ～ 260	固定	0 ～ 100	-	-	10	1個
30	-	固定	0 ～ 100	-	71 ～ 259	10	1個
32	70 ～ 260	固定	0 ～ 120	-	-	10	1個
32	-	固定	0 ～ 120	-	71 ～ 259	10	1個
35	100 ～ 300	固定	0 ～ 120	-	-	10	1個
35	-	固定	0 ～ 120	-	101 ～ 299	10	1個
40	100 ～ 300	固定	0 ～ 140	-	-	10	1個
40	-	固定	0 ～ 140	-	101 ～ 299	10	1個
50	100 ～ 400	固定	0 ～ 200	-	-	10	1個
50	-	固定	0 ～ 200	-	101 ～ 399	10	1個
60	150 ～ 500	固定	0 ～ 200	-	-	10	1個
60	-	固定	0 ～ 200	-	151 ～ 499	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

ストレート/プレーン・圧入部長さ指定・圧入部径/長さ指定タイプの精級ガイドピンです。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

精級ガイドピン -ストレート･プレーン/圧入部長さ指定タイプ,圧入部径・長さ指定タイプ-のレビュー

4.2平均満足度：4.211件のレビュー

星5
27%
星4
73%
星3
0%
星2
0%
星1
0%

ゴム金型のガイドピン

満足度：4.02022/05/27

安定の品質です。7～8年使っています。最近、10本以上は見積りが必要になり、手間がかかります。

1人が参考にしています。

ガイド

満足度：4.02022/09/03

位置決めにはもってこいの商品です位置が完全に定まりますね

0人が参考にしています。

金型の位置決めノックとして。

満足度：4.02021/06/23

3枚の内、真ん中に挟むマクラがとても高くて、でも一気に位置決めはしたくて200以上長いノックピンを探していました。金型...もっと読む

0人が参考にしています。

金型の位置決め

満足度：5.02021/04/19

金型の位置決めに使用しています。細かく寸法を指定できるため大変便利です。

0人が参考にしています。

ガイド

満足度：4.02021/01/11

せいきゅうなのでかなり精度でており溝もきってあるのでかじりガス対策にもあります

0人が参考にしています。

11件全て見る

よくあるご質問（FAQ）

Q精級ガイドピンの高周波焼入れはどの位の深さまで熱処理をされているのでしょうか？

約1.5mmの深さまでです。
