螺旋溝付精級ガイドピン -ヘッド付/圧入部長さ指定タイプ,圧入部径・長さ指定タイプ-

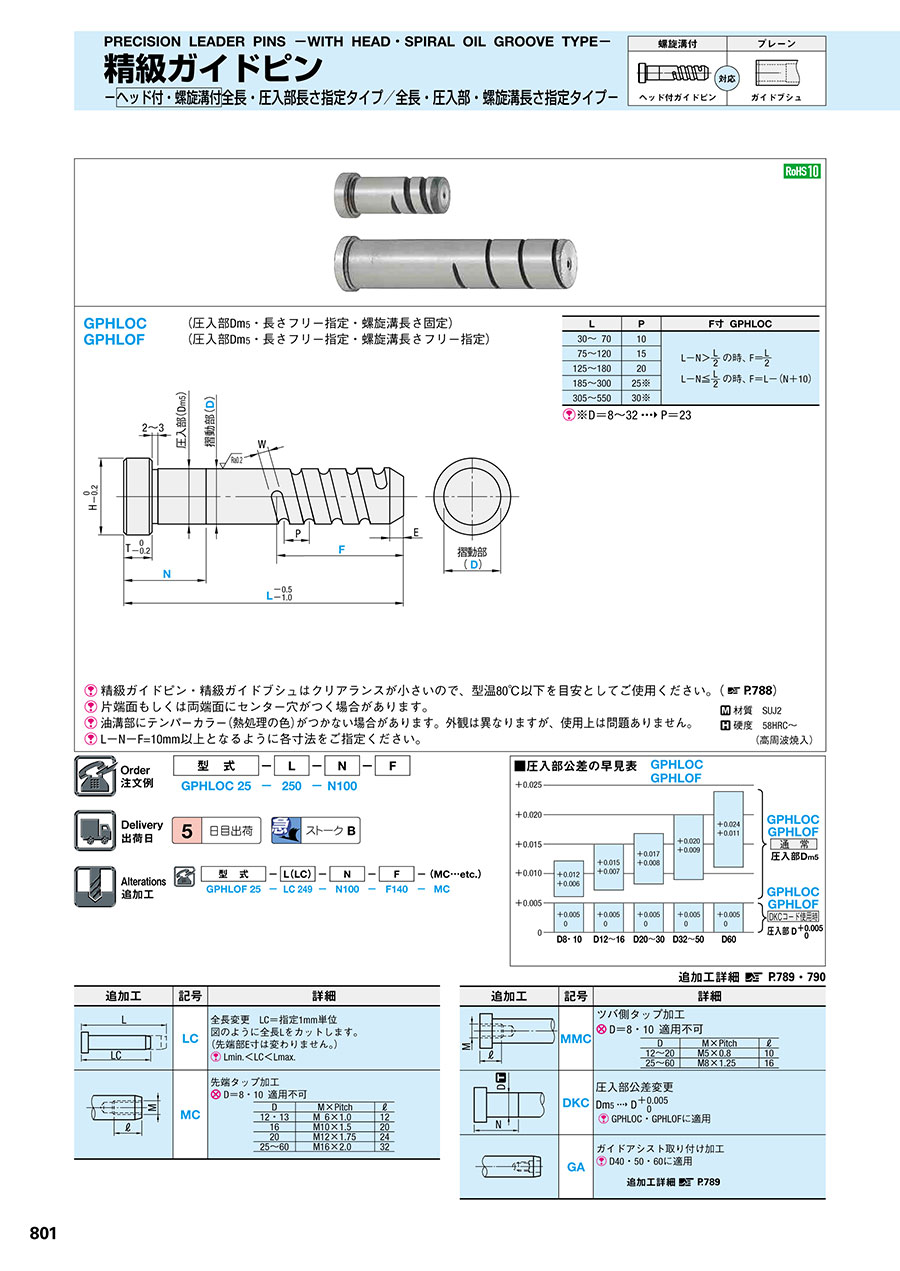

カタログ |P.801

4.2

平均満足度4.2

この商品のレビューをみる（9件）

この商品のFAQをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

精級ガイドピン -ヘッド付プレーン/圧入部長さ指定タイプ,圧入部径・長さ指定タイプ-

4.4

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

精級ガイドピン -ヘッド付油溝付/圧入部長さ指定タイプ,圧入部径・長さ指定タイプ-

4.2

通常出荷日：3 日目

ヘッド付・圧入部長さ指定・圧入部径/長さ指定タイプの螺旋溝付精級ガイドピンです...

詳細情報を確認する

種類
標準
ヘッド
ヘッド付き
油溝
螺旋溝付
逃がし径有無
無
取り付け方法
ヘッド付
ジョイント対応の有無
無

ご注意

GPH-XLOCとGPH-XLOFの圧入部径DK公差は、次になります。
D8～30：DK±0.002、D32～60：DK±0.003
何卒ご確認の上、ご選定を宜しくお願い致します。
L-N-F=10mm以上なるように各寸法をご指定ください。

無料3D-CADライブラリー申し込み受付中

未確定：候補が112型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

L	P	F寸 GPHLOC
30～70	10	L−N＞ L/2 の時、 F＝L/2 L−N≦ L/2 の時、 F＝L−（N+10）
75～120	15
125～180	20
185～300	25※
305～550	30※

※D＝8～32 P＝23

精級ガイドピン・精級ガイドブシュはクリアランスが小さいので、型温80℃以下を目安としてご使用ください。（ P.788）
片端面もしくは両端面にセンター穴がつく場合があります。
油溝部にテンパーカラー（熱処理の色）がつかない場合があります。外観は異なりますが、使用上は問題ありません。
L-N-F=10mm以上となるように各寸法をご指定ください。


材質		SUJ2
硬度		58HRC～（高周波焼入）

規格表

■GPHLOC（圧入部D_m5・長さフリー指定・螺旋溝長さ固定タイプ）

摺動部 D		圧入部 D_m5		T	H	E	W	型式		L 指定5mm単位	N 指定1mm単位
摺動部 D		圧入部 D_m5		T	H	E	W	Type	D	L 指定5mm単位	N 指定1mm単位
8	−0.015 −0.020	8	+0.012 +0.006	5	11	3	2	GPHLOC	8	30～80	5～60
10	−0.015 −0.020	10	+0.012 +0.006		13	4	2		10	30～80	5～60
12	−0.020 −0.025	12	+0.015 +0.007		17	5	3		12	30～200	5～80
13		13			18				13	30～200	5～80
16		16		8	21				16	30～250	8～80
20	−0.025 −0.030	20	+0.017 +0.008		25				20	30～300	8～100
25		25			30				25	40～350	8～120
28		28			33				28	50～300	8～120
30		30			35				30	50～400	8～130
32	−0.030 −0.035	32	+0.020 +0.009		37				32	50～350
35	−0.030 −0.035	35			40				35	60～450
40	−0.030 −0.040	40		10	45	8			40	80～500	10～200
50	−0.030 −0.040	50		12	55				50	100～550	12～200
60	−0.030 −0.050	60	+0.024 +0.011	15	65				60	200～550	15～200
圧入部不要の場合、Nmin.をご指定ください。ex. D＝13 N＝5 圧入部長さは、N≦LーFでご指定ください。 N寸はツバ厚・ツバ下の逃がしも含むため、 N＝T+（2 or 3）の場合、圧入部はつきません。

■GPHLOF（圧入部D_m5・長さフリー指定・螺旋溝長さフリー指定タイプ）

摺動部 D		圧入部 D_m5		T	H	E	W	型式		L 指定5mm単位	N 指定1mm単位	F 指定1mm単位
摺動部 D		圧入部 D_m5		T	H	E	W	Type	D	L 指定5mm単位	N 指定1mm単位	F 指定1mm単位
8	−0.015 −0.020	8	+0.012 +0.006	5	11	3	2	GPHLOF	8	30～80	5～60	F≧E+P+5 and F≦L-N
10	−0.015 −0.020	10	+0.012 +0.006		13	4	2		10	30～80	5～60
12	−0.020 −0.025	12	+0.015 +0.007		17	5	3		12	30～200	5～80
13		13			18				13	30～200	5～80
16		16		8	21				16	30～250	8～80
20	−0.025 −0.030	20	+0.017 +0.008		25				20	30～300	8～100
25		25			30				25	40～350	8～120
28		28			33				28	50～300	8～120
30		30			35				30	50～400	8～130
32	−0.030 −0.035	32	+0.020 +0.009		37				32	50～350
35	−0.030 −0.035	35			40				35	60～450
40	−0.030 −0.040	40		10	45	8			40	80～500	10～200
50	−0.030 −0.040	50		12	55				50	100～550	12～200
60	−0.030 −0.050	60	+0.024 +0.011	15	65				60	200～550	15～200
圧入部不要の場合、Nmin.をご指定ください。ex. D＝13 N＝5 圧入部長さは、N≦LーFでご指定ください。 N寸はツバ厚・ツバ下の逃がしも含むため、 N＝T+（2 or 3）の場合、圧入部はつきません。

螺旋溝付精級ガイドピン -ヘッド付/圧入部長さ指定タイプ,圧入部径・長さ指定タイプ-

注文例

出荷日

追加工

P.789
P.790

型番リスト

表示件数

型番

GPH-XLOC8-[30-80/5]-N[10-60/1]-DK[8-8.05/0.001]

GPH-XLOC8-LC[31-79/1]-N[10-60/1]-DK[8-8.05/0.001]

GPH-XLOC10-[30-80/5]-N[10-60/1]-DK[10-10.05/0.001]

GPH-XLOC10-LC[31-79/1]-N[10-60/1]-DK[10-10.05/0.001]

GPH-XLOC12-[30-200/5]-N[10-80/1]-DK[12-12.05/0.001]

GPH-XLOC12-LC[31-199/1]-N[10-80/1]-DK[12-12.05/0.001]

GPH-XLOC13-[30-200/5]-N[10-80/1]-DK[13-13.05/0.001]

GPH-XLOC13-LC[31-199/1]-N[10-80/1]-DK[13-13.05/0.001]

GPH-XLOC16-[30-250/5]-N[13-80/1]-DK[16-16.05/0.001]

GPH-XLOC16-LC[31-249/1]-N[13-80/1]-DK[16-16.05/0.001]

GPH-XLOC20-[30-300/5]-N[13-100/1]-DK[20-20.05/0.001]

GPH-XLOC20-LC[31-299/1]-N[13-100/1]-DK[20-20.05/0.001]

GPH-XLOC25-[40-350/5]-N[13-120/1]-DK[25-25.05/0.001]

GPH-XLOC25-LC[41-349/1]-N[13-120/1]-DK[25-25.05/0.001]

GPH-XLOC28-[50-300/5]-N[13-120/1]-DK[28-28.05/0.001]

GPH-XLOC28-LC[51-299/1]-N[13-120/1]-DK[28-28.05/0.001]

GPH-XLOC30-[50-400/5]-N[13-130/1]-DK[30-30.05/0.001]

GPH-XLOC30-LC[51-399/1]-N[13-130/1]-DK[30-30.05/0.001]

GPH-XLOC32-[50-350/5]-N[13-130/1]-DK[32-32.05/0.001]

GPH-XLOC32-LC[51-349/1]-N[13-130/1]-DK[32-32.05/0.001]

GPH-XLOC35-[60-450/5]-N[13-130/1]-DK[35-35.05/0.001]

GPH-XLOC35-LC[61-449/1]-N[13-130/1]-DK[35-35.05/0.001]

GPH-XLOC40-[80-500/5]-N[15-200/1]-DK[40-40.05/0.001]

GPH-XLOC40-LC[81-499/1]-N[15-200/1]-DK[40-40.05/0.001]

GPH-XLOC50-[100-550/5]-N[17-200/1]-DK[50-50.05/0.001]

GPH-XLOC50-LC[101-549/1]-N[17-200/1]-DK[50-50.05/0.001]

GPH-XLOC60-[200-550/5]-N[20-200/1]-DK[60-60.05/0.001]

GPH-XLOC60-LC[201-549/1]-N[20-200/1]-DK[60-60.05/0.001]

GPH-XLOF8-[30-80/5]-N[10-60/1]-F[15-70/1]-DK[8-8.05/0.001]

GPH-XLOF8-LC[31-79/1]-N[10-60/1]-F[15-70/1]-DK[8-8.05/0.001]

GPH-XLOF10-[30-80/5]-N[10-60/1]-F[15-70/1]-DK[10-10.05/0.001]

GPH-XLOF10-LC[31-79/1]-N[10-60/1]-F[15-70/1]-DK[10-10.05/0.001]

GPH-XLOF12-[30-200/5]-N[10-80/1]-F[15-190/1]-DK[12-12.05/0.001]

GPH-XLOF12-LC[31-199/1]-N[10-80/1]-F[15-190/1]-DK[12-12.05/0.001]

GPH-XLOF13-[30-200/5]-N[10-80/1]-F[15-190/1]-DK[13-13.05/0.001]

GPH-XLOF13-LC[31-199/1]-N[10-80/1]-F[15-190/1]-DK[13-13.05/0.001]

GPH-XLOF16-[30-250/5]-N[13-80/1]-F[15-237/1]-DK[16-16.05/0.001]

GPH-XLOF16-LC[31-249/1]-N[13-80/1]-F[15-237/1]-DK[16-16.05/0.001]

GPH-XLOF20-[30-300/5]-N[13-100/1]-F[15-282/1]-DK[20-20.05/0.001]

GPH-XLOF20-LC[31-299/1]-N[13-100/1]-F[15-282/1]-DK[20-20.05/0.001]

GPH-XLOF25-[40-350/5]-N[13-120/1]-F[15-337/1]-DK[25-25.05/0.001]

GPH-XLOF25-LC[41-349/1]-N[13-120/1]-F[15-337/1]-DK[25-25.05/0.001]

GPH-XLOF28-[50-300/5]-N[13-120/1]-F[15-287/1]-DK[28-28.05/0.001]

GPH-XLOF28-LC[51-299/1]-N[13-120/1]-F[15-287/1]-DK[28-28.05/0.001]

GPH-XLOF30-[50-400/5]-N[13-130/1]-F[15-387/1]-DK[30-30.05/0.001]

GPH-XLOF30-LC[51-399/1]-N[13-130/1]-F[15-387/1]-DK[30-30.05/0.001]

GPH-XLOF32-[50-350/5]-N[13-130/1]-F[15-387/1]-DK[32-32.05/0.001]

GPH-XLOF32-LC[51-349/1]-N[13-130/1]-F[15-387/1]-DK[32-32.05/0.001]

GPH-XLOF35-[60-450/5]-N[13-130/1]-F[15-487/1]-DK[35-35.05/0.001]

GPH-XLOF35-LC[61-449/1]-N[13-130/1]-F[15-487/1]-DK[35-35.05/0.001]

GPH-XLOF40-[80-500/5]-N[15-200/1]-F[23-585/1]-DK[40-40.05/0.001]

GPH-XLOF40-LC[81-499/1]-N[15-200/1]-F[23-585/1]-DK[40-40.05/0.001]

GPH-XLOF50-[100-550/5]-N[17-200/1]-F[23-533/1]-DK[50-50.05/0.001]

GPH-XLOF50-LC[101-549/1]-N[17-200/1]-F[23-533/1]-DK[50-50.05/0.001]

GPH-XLOF60-[200-550/5]-N[20-200/1]-F[33-530/1]-DK[60-60.05/0.001]

GPH-XLOF60-LC[201-549/1]-N[20-200/1]-F[33-530/1]-DK[60-60.05/0.001]

GPHLOC8-[30-80/5]-N[5-60/1]

GPHLOC8-LC[31-79/1]-N[5-60/1]

GPHLOC10-[30-80/5]-N[5-60/1]

GPHLOC10-LC[31-79/1]-N[5-60/1]

D（摺動部）

(mm)

L(全長)

(mm)

圧入部指定方法

螺旋溝長さ指定

N(圧入部長さ)

(mm)

DK(圧入部径)

(mm)

F(螺旋溝部長さ)

(mm)

LC(全長変更)

(mm)

RoHS?

最小発注数量

8	30 ～ 80	フリー指定	固定	10 ～ 60	8 ～ 8.05	-	-	10	1個
8	-	フリー指定	固定	10 ～ 60	8 ～ 8.05	-	31 ～ 79	10	1個
10	30 ～ 80	フリー指定	固定	10 ～ 60	10 ～ 10.05	-	-	10	1個
10	-	フリー指定	固定	10 ～ 60	10 ～ 10.05	-	31 ～ 79	10	1個
12	30 ～ 200	フリー指定	固定	10 ～ 80	12 ～ 12.05	-	-	10	1個
12	-	フリー指定	固定	10 ～ 80	12 ～ 12.05	-	31 ～ 199	10	1個
13	30 ～ 200	フリー指定	固定	10 ～ 80	13 ～ 13.05	-	-	10	1個
13	-	フリー指定	固定	10 ～ 80	13 ～ 13.05	-	31 ～ 199	10	1個
16	30 ～ 250	フリー指定	固定	13 ～ 80	16 ～ 16.05	-	-	10	1個
16	-	フリー指定	固定	13 ～ 80	16 ～ 16.05	-	31 ～ 249	10	1個
20	30 ～ 300	フリー指定	固定	13 ～ 100	20 ～ 20.05	-	-	10	1個
20	-	フリー指定	固定	13 ～ 100	20 ～ 20.05	-	31 ～ 299	10	1個
25	40 ～ 350	フリー指定	固定	13 ～ 120	25 ～ 25.05	-	-	10	1個
25	-	フリー指定	固定	13 ～ 120	25 ～ 25.05	-	41 ～ 349	10	1個
28	50 ～ 300	フリー指定	固定	13 ～ 120	28 ～ 28.05	-	-	10	1個
28	-	フリー指定	固定	13 ～ 120	28 ～ 28.05	-	51 ～ 299	10	1個
30	50 ～ 400	フリー指定	固定	13 ～ 130	30 ～ 30.05	-	-	10	1個
30	-	フリー指定	固定	13 ～ 130	30 ～ 30.05	-	51 ～ 399	10	1個
32	50 ～ 350	フリー指定	固定	13 ～ 130	32 ～ 32.05	-	-	10	1個
32	-	フリー指定	固定	13 ～ 130	32 ～ 32.05	-	51 ～ 349	10	1個
35	60 ～ 450	フリー指定	固定	13 ～ 130	35 ～ 35.05	-	-	10	1個
35	-	フリー指定	固定	13 ～ 130	35 ～ 35.05	-	61 ～ 449	10	1個
40	80 ～ 500	フリー指定	固定	15 ～ 200	40 ～ 40.05	-	-	10	1個
40	-	フリー指定	固定	15 ～ 200	40 ～ 40.05	-	81 ～ 499	10	1個
50	100 ～ 550	フリー指定	固定	17 ～ 200	50 ～ 50.05	-	-	10	1個
50	-	フリー指定	固定	17 ～ 200	50 ～ 50.05	-	101 ～ 549	10	1個
60	200 ～ 550	フリー指定	固定	20 ～ 200	60 ～ 60.05	-	-	10	1個
60	-	フリー指定	固定	20 ～ 200	60 ～ 60.05	-	201 ～ 549	10	1個
8	30 ～ 80	フリー指定	フリー指定	10 ～ 60	8 ～ 8.05	15 ～ 70	-	10	1個
8	-	フリー指定	フリー指定	10 ～ 60	8 ～ 8.05	15 ～ 70	31 ～ 79	10	1個
10	30 ～ 80	フリー指定	フリー指定	10 ～ 60	10 ～ 10.05	15 ～ 70	-	10	1個
10	-	フリー指定	フリー指定	10 ～ 60	10 ～ 10.05	15 ～ 70	31 ～ 79	10	1個
12	30 ～ 200	フリー指定	フリー指定	10 ～ 80	12 ～ 12.05	15 ～ 190	-	10	1個
12	-	フリー指定	フリー指定	10 ～ 80	12 ～ 12.05	15 ～ 190	31 ～ 199	10	1個
13	30 ～ 200	フリー指定	フリー指定	10 ～ 80	13 ～ 13.05	15 ～ 190	-	10	1個
13	-	フリー指定	フリー指定	10 ～ 80	13 ～ 13.05	15 ～ 190	31 ～ 199	10	1個
16	30 ～ 250	フリー指定	フリー指定	13 ～ 80	16 ～ 16.05	15 ～ 237	-	10	1個
16	-	フリー指定	フリー指定	13 ～ 80	16 ～ 16.05	15 ～ 237	31 ～ 249	10	1個
20	30 ～ 300	フリー指定	フリー指定	13 ～ 100	20 ～ 20.05	15 ～ 282	-	10	1個
20	-	フリー指定	フリー指定	13 ～ 100	20 ～ 20.05	15 ～ 282	31 ～ 299	10	1個
25	40 ～ 350	フリー指定	フリー指定	13 ～ 120	25 ～ 25.05	15 ～ 337	-	10	1個
25	-	フリー指定	フリー指定	13 ～ 120	25 ～ 25.05	15 ～ 337	41 ～ 349	10	1個
28	50 ～ 300	フリー指定	フリー指定	13 ～ 120	28 ～ 28.05	15 ～ 287	-	10	1個
28	-	フリー指定	フリー指定	13 ～ 120	28 ～ 28.05	15 ～ 287	51 ～ 299	10	1個
30	50 ～ 400	フリー指定	フリー指定	13 ～ 130	30 ～ 30.05	15 ～ 387	-	10	1個
30	-	フリー指定	フリー指定	13 ～ 130	30 ～ 30.05	15 ～ 387	51 ～ 399	10	1個
32	50 ～ 350	フリー指定	フリー指定	13 ～ 130	32 ～ 32.05	15 ～ 387	-	10	1個
32	-	フリー指定	フリー指定	13 ～ 130	32 ～ 32.05	15 ～ 387	51 ～ 349	10	1個
35	60 ～ 450	フリー指定	フリー指定	13 ～ 130	35 ～ 35.05	15 ～ 487	-	10	1個
35	-	フリー指定	フリー指定	13 ～ 130	35 ～ 35.05	15 ～ 487	61 ～ 449	10	1個
40	80 ～ 500	フリー指定	フリー指定	15 ～ 200	40 ～ 40.05	23 ～ 585	-	10	1個
40	-	フリー指定	フリー指定	15 ～ 200	40 ～ 40.05	23 ～ 585	81 ～ 499	10	1個
50	100 ～ 550	フリー指定	フリー指定	17 ～ 200	50 ～ 50.05	23 ～ 533	-	10	1個
50	-	フリー指定	フリー指定	17 ～ 200	50 ～ 50.05	23 ～ 533	101 ～ 549	10	1個
60	200 ～ 550	フリー指定	フリー指定	20 ～ 200	60 ～ 60.05	33 ～ 530	-	10	1個
60	-	フリー指定	フリー指定	20 ～ 200	60 ～ 60.05	33 ～ 530	201 ～ 549	10	1個
8	30 ～ 80	固定	固定	5 ～ 60	-	-	-	10	1個
8	-	固定	固定	5 ～ 60	-	-	31 ～ 79	10	1個
10	30 ～ 80	固定	固定	5 ～ 60	-	-	-	10	1個
10	-	固定	固定	5 ～ 60	-	-	31 ～ 79	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

基本情報

基本情報

ヘッド付・圧入部長さ指定・圧入部径/長さ指定タイプの螺旋溝付精級ガイドピンです。

ご注意

GPH-XLOCとGPH-XLOFの圧入部径DK公差は、次になります。
D8～30：DK±0.002、D32～60：DK±0.003
何卒ご確認の上、ご選定を宜しくお願い致します。
L-N-F=10mm以上なるように各寸法をご指定ください。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

螺旋溝付精級ガイドピン -ヘッド付/圧入部長さ指定タイプ,圧入部径・長さ指定タイプ-のレビュー

4.2平均満足度：4.29件のレビュー

星5
22%
星4
78%
星3
0%
星2
0%
星1
0%

金型組み込み部品として

満足度：5.02019/02/04

ストリッパープレートの油溝が長く必要な場合、こちらの商品を使用します。以前までは特注していましたが、価格も安く短納期で...もっと読む

1人が参考にしています。

金型用

満足度：4.02023/06/06

客先からの指定で使用しておりますが螺旋溝付きでグリスが溝にとどまる為ガジリにくく使いやすいです。

0人が参考にしています。

金型用

満足度：5.02022/12/07

この商品は自社の金型工程で使用しています。金型のガイドピンとしての使用になりますが、特に摺動部にグリスを回すために使用す...もっと読む

0人が参考にしています。

螺旋

満足度：4.02022/09/02

螺旋上になっているためかじりがすくなく少し高いですがあとあとコストかからないですね

0人が参考にしています。

らせん

満足度：4.02021/09/25

外周部がらせんじょうになっているのでかじりがすくなく非常にべんりですね

0人が参考にしています。

9件全て見る

よくあるご質問（FAQ）

Qガイドピンの高周波焼入れはどの位の深さまで熱処理をされているのでしょうか？

約1.5mmの深さまでです。

この商品を見た人は、こんな商品も見ています

	今見ている商品螺旋溝付精級ガイドピン -ヘッド付/圧入部長さ指定タイプ,圧入部径・長さ指定タイプ-	螺旋溝付精級ガイドピン -ストレート/圧入部長さ指定タイプ,圧入部径・長さ指定タイプ-	精級ガイドピン -ヘッド付油溝付/圧入部長さ指定タイプ,圧入部径・長さ指定タイプ-	精級ガイドピン -ヘッド付プレーン/圧入部長さ指定タイプ,圧入部径・長さ指定タイプ-	精級ガイドピン -ヘッド付螺旋溝付/圧入部長さ指定/定尺タイプ-	精級ガイドピン -ストレート･プレーン/圧入部長さ指定タイプ,圧入部径・長さ指定タイプ-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	5日目	5日目	3日目	3日目	3日目	3日目
種類	標準	標準	標準	標準	標準	標準
ヘッド	ヘッド付き	ストレート	ヘッド付き	ヘッド付き	ヘッド付き	ストレート
油溝	螺旋溝付	螺旋溝付	油溝付	なし	螺旋溝付	なし
逃がし径有無	無	無	無	無	無	無
取り付け方法	ヘッド付	タップ付	ヘッド付	ヘッド付	ヘッド付	タップ付

ガイドピンカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

プラ型用部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

D（摺動部）(mm)

L(全長)(mm)

圧入部指定方法

螺旋溝長さ指定

N(圧入部長さ)(mm)

DK(圧入部径)(mm)

F(螺旋溝部長さ)(mm)

LC(全長変更)(mm)

タイプ

CAD

出荷日

螺旋溝付精級ガイドピン -ヘッド付/圧入部長さ指定タイプ,圧入部径・長さ指定タイプ-

ご注意

商品情報

外形図・製品仕様

規格表

注文例

出荷日

追加工

型番リスト

詳細情報

基本情報

ご注意

カタログ

よくあるご質問（FAQ）

この商品を見た人は、こんな商品も見ています

最近見た商品

ガイドピンカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA
