精級ガイドピン -ヘッド付螺旋溝付/圧入部長さ指定/定尺タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
ヘッド付螺旋溝付・圧入部長さ指定・定尺タイプの精級ガイドピンです。
詳細情報を確認する商品情報

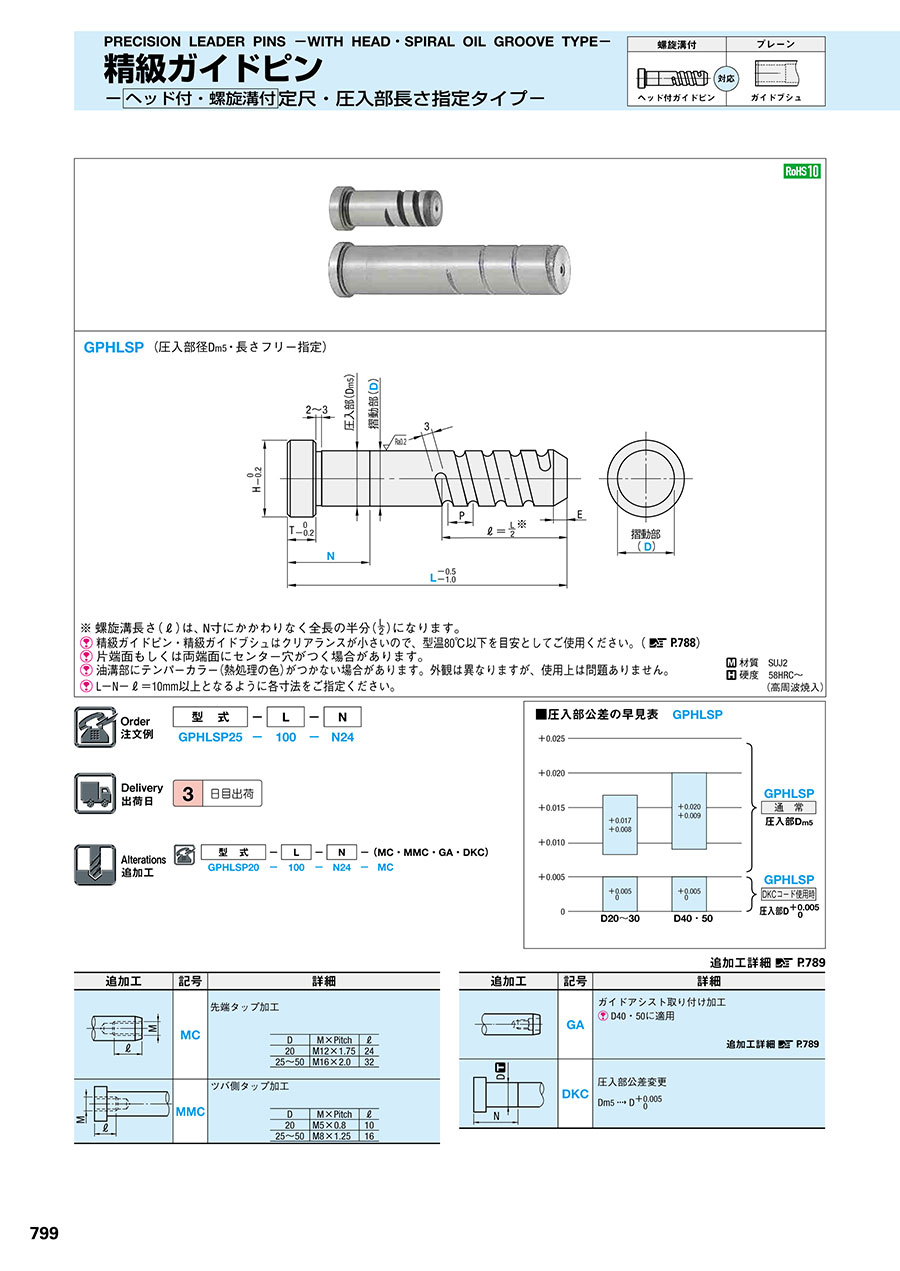

外形図・製品仕様
※ 螺旋溝長さ（ℓ）は、 N寸にかかわりなく全長の半分（L/2）になります。
精級ガイドピン・精級ガイドブシュはクリアランスが小さいので、型温80℃以下を目安としてご使用ください。（ P.788）
片端面もしくは両端面にセンター穴がつく場合があります。
油溝部にテンパーカラー（熱処理の色）がつかない場合があります。外観は異なりますが、使用上は問題ありません。
L-N-ℓ＝10mm以上となるように各寸法をご指定ください。
| 材質 | SUJ2 | |
| 硬度 | 58HRC～（高周波焼入） |
規格表
| 摺動部 D | 圧入部 Dm5 | T | H | E | P | 型式 | L | N | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | 選択 | 指定1mm単位 | |||||||||||||
| 20 | −0.025 −0.030 | 20 | +0.017 +0.008 | 8 | 25 | 5 | 10 | GPHLSP | 20 | 60 | 70 | 8≦N＜L/2 | ||||
| 15 | 80 | 90 | 100 | 110 | 120 | |||||||||||
| 20 | 130 | 140 | 150 | 170 | ||||||||||||
| 23 | 200 | 210 | ||||||||||||||
| 25 | 25 | 30 | 10 | 25 | 60 | 70 | ||||||||||
| 15 | 80 | 90 | 100 | 110 | 120 | |||||||||||
| 20 | 130 | 140 | 150 | 160 | 170 | |||||||||||
| 23 | 200 | 210 | 220 | 230 | ||||||||||||
| 30 | 30 | 35 | 20 | 30 | 130 | 140 | 150 | 160 | 170 | 180 | ||||||
| 23 | 190 | 200 | 210 | 220 | 230 | |||||||||||
| 40 | −0.030 −0.040 | 40 | +0.020 +0.009 | 10 | 45 | 8 | 25 | 40 | 200 | 210 | 220 | 230 | 240 | 250 | 10≦N＜L/2 | |
| 260 | 270 | 280 | 290 | 300 | ||||||||||||
| 30 | 310 | 320 | 330 | 340 | 350 | 360 | ||||||||||
| 50 | 50 | 12 | 55 | 25 | 50 | 230 | 240 | 250 | 260 | 270 | 280 | 12≦N＜L/2 | ||||
| 290 | 300 | |||||||||||||||
| 30 | 310 | 320 | 330 | 340 | 350 | |||||||||||
| 圧入部不要の場合、 Nmin.をご指定ください。 N寸はツバ厚・ツバ下の逃がしも含むため、 N=T+（2 or 3）の場合、圧入部はつきません。 • 全長（L寸）および圧入部径をフリー指定する場合は、 GPHL・GPH−XL（ P.793）にてご注文ください。 | ||||||||||||||||
■螺旋溝の特長
• 従来より一般的に多用されてきたリング油溝は、溝内に潤滑油が保持され、ガイドピンとガイドブシュが接触する際に潤滑油が適量付着して焼きつきを防止する効果があります。
これに対し螺旋溝は、螺旋内に潤滑油が保持され、ガイドピンとガイドブシュが接触する際に螺旋溝に沿ってピン周囲に万遍なく潤滑油が移動しますので、焼きつきを
より一層効果的に防止することができます。
