精級ガイドピン -ヘッド付油溝付/圧入部長さ指定タイプ,圧入部径・長さ指定タイプ-

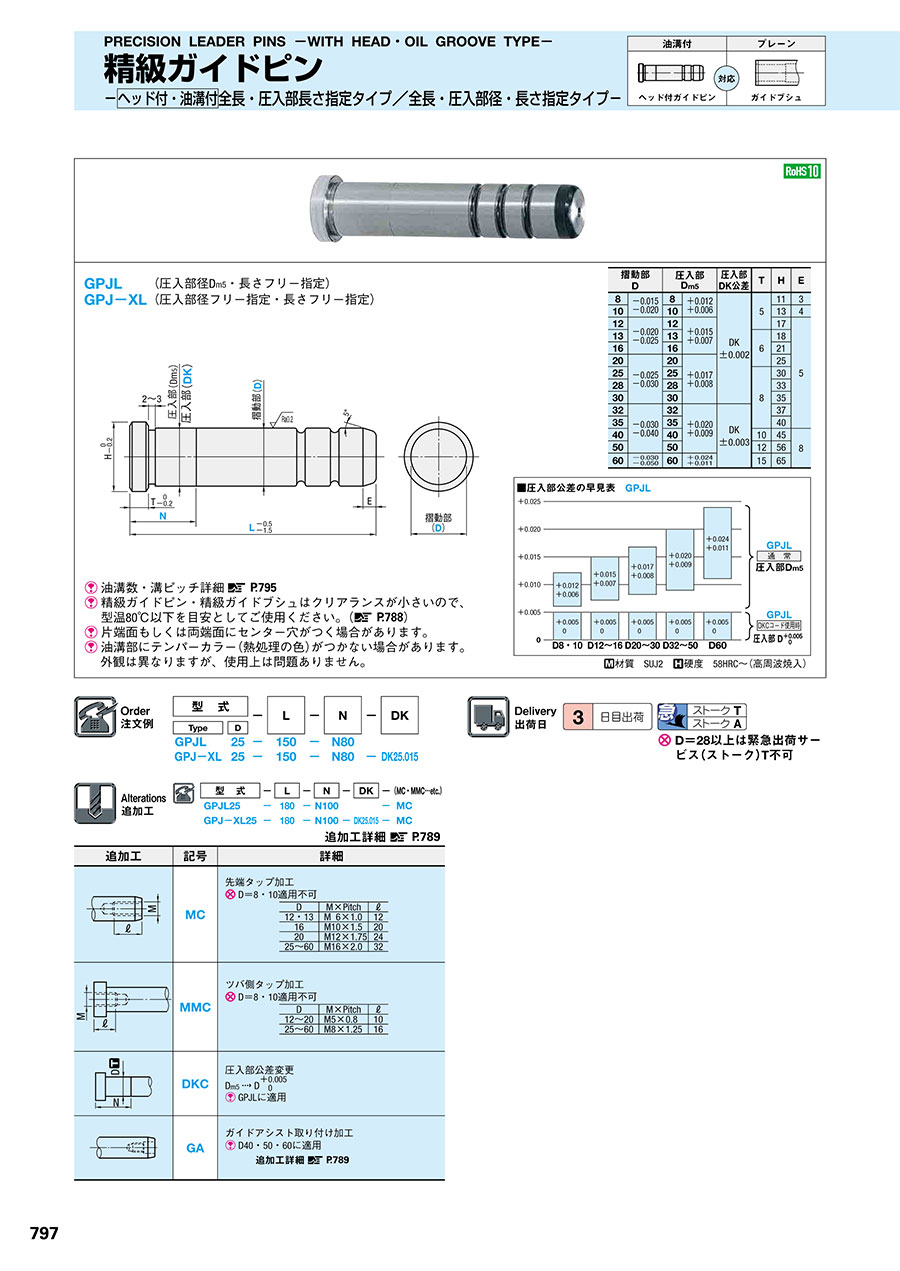

カタログ |P.797

4.2

平均満足度4.2

この商品のレビューをみる（21件）

この商品のFAQをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

精級ガイドピン -ヘッド付プレーンタイプ/定尺タイプ-

4.5

通常価格(税別)： 450円 (税込価格：495円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

精級ガイドピン -ヘッド付プレーン/圧入部長さ指定タイプ,圧入部径・長さ指定タイプ-

4.4

通常出荷日：3 日目

ヘッド付油溝付・圧入部長さ指定・圧入部径/長さ指定タイプの精級ガイドピンです。

詳細情報を確認する

種類
標準
ヘッド
ヘッド付き
油溝
油溝付
逃がし径有無
無
取り付け方法
ヘッド付
ジョイント対応の有無
無

無料3D-CADライブラリー申し込み受付中

未確定：候補が44型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

油溝数・溝ピッチ詳細 P.795
精級ガイドピン・精級ガイドブシュはクリアランスが小さいので、型温80℃以下を目安としてご使用ください。（ P.788）
片端面もしくは両端面にセンター穴がつく場合があります。
油溝部にテンパーカラー（熱処理の色）がつかない場合があります。外観は異なりますが、使用上は問題ありません。

摺動部 D		圧入部 D_m5		圧入部 DK公差	T	H	E
8	-0.015 -0.020	8	+0.012 +0.006	DK ±0.002	5	11	3
10	-0.015 -0.020	10	+0.012 +0.006			13	4
12	-0.020 -0.025	12	+0.015 +0.007			17	5
13		13			6	18
16		16				21
20	-0.025 -0.030	20	+0.017 +0.008			25
25		25			8	30
28		28				33
30		30				35
32	-0.030 -0.040	32	+0.020 +0.009	DK ±0.003		37
35		35				40
40		40			10	45	8
50		50			12	56
60	-0.030 -0.050	60	+0.024 +0.011		15	65

精級ガイドピン -ヘッド付油溝付/圧入部長さ指定タイプ,圧入部径・長さ指定タイプ-


材質		SUJ2
硬度		58HRC～（高周波焼入）

規格表

■圧入部長さ指定

D	L				N 1mm単位
Type	GPJL
8	40	45			5～16
	50	55	60	65	5～24
	70	75			5～35
	80				5～45
10	40	45			5～16
	50	55	60	65	5～24
	70	75			5～35
	80				5～45
12	40	45			5～16
	50	55	60	65	5～24
	70	75			5～35
	80	85			5～45
	90	95			5～50
	100	105			5～60
	110	115			5～70
	120～200（5mm単位）				5～80
13	40	45			6～16
	50	55	60	65	6～24
	70	75			6～35
	80	85			6～45
	90	95			6～50
	100	105			6～60
	110	115			6～70
	120～200（5mm単位）				6～80
16	40	45			6～16
	50	55	60	65	6～24
	70	75			6～35
	80	85			6～45
	90	95			6～50
	100	105			6～60
	110	115			6～70
	120～200（5mm単位）				6～80
	210～250（10mm単位）				6～80
20	50	55			6～24
	60	65			6～30
	70	75			6～35
	80	85			6～40
	90	95			6～50
	100	105			6～60
	110	115			6～70
	120	125			6～80
	130	135			6～90
	140～200（5mm単位）				6～100
	210～300（10mm単位）				6～100
25	50	55			8～24
	60	65			8～30
	70	75	80	85	8～40
	90	95			8～50
	100	105			8～60
	110	115			8～70
	120	125			8～80
	130	135			8～90
	140	145			8～100
	150	155			8～110
	160				8～120
	165				8～117
	170～200（5mm単位）				8～120
	210～350（10mm単位）				8～120
28	50	55			8～24
	60	65			8～30
	70	75			8～37
	80	85			8～45
	90	95			8～50
	100	105	110	115	8～60
	120	125			8～70
	130	135			8～80
	140	145			8～90
	150	155			8～100
	160	165			8～110
	170～200（5mm単位）				8～120

D	L				N 1mm単位
Type	GPJL
30	60	65			8～30
	70	75			8～37
	80	85			8～45
	90	95			8～50
	100	105	110	115	8～60
	120	125			8～70
	130	135			8～80
	140	145			8～90
	150	155			8～100
	160	165			8～110
	170～200（5mm単位）				8～120
	210～400（10mm単位）				8～120
32	70	75			8～37
	80	85			8～45
	90	95			8～50
	100	105	110	115	8～60
	120	125			8～70
	130	135			8～80
	140	145			8～90
	150	155			8～100
	160	165			8～110
	170～200（5mm単位）				8～120
	210～350（10mm単位）				8～120
35	70	75			8～35
	80	85			8～45
	90	95			8～50
	100	105	110	115	8～60
	120	125			8～70
	130	135			8～80
	140	145			8～90
	150	155			8～100
	160	165			8～110
	170	175			8～120
	180～200（5mm単位）				8～130
	210～450（10mm単位）				8～130
40	100	105			10～40
	110	115			10～50
	120～135（5mm単位）				10～60
	140	145			10～70
	150～175（5mm単位）				10～80
	180	185	190	195	10～90
	200	210			10～100
	220	230			10～110
	240	250			10～120
	260	270			10～130
	280～500（10mm単位）				10～140
50	120	125			12～50
	130	135			12～60
	140	145			12～70
	150～185（5mm単位）				12～80
	190	195	200	210	12～90
	220	230			12～100
	240	250			12～110
	260	270			12～120
	280				12～130
	290	300			12～140
	310	320			12～150
	330	340			12～160
	350				12～170
	360				12～180
	370	380			12～190
	390～550（10mm単位）				12～200
60	200	210			15～90
	220	230			15～100
	240	250			15～110
	260	270			15～120
	280				15～130
	290	300			15～140
	310	320			15～150
	330	340			15～160
	350				15～170
	360				15～180
	370	380			15～190
	390～550（10mm単位）				15～200

■圧入部径・長さ指定タイプ

D	L				N 1mm単位	DK 0.001mm単位
Type	GPJ-XL
8	40	45			10～16	8.000 ～ 8.050
	50	55	60	65	10～24
	70	75			10～35
	80				10～45
10	40	45			10～16	10.000 ～ 10.050
	50	55	60	65	10～24
	70	75			10～35
	80				10～45
12	40	45			10～16	12.000 ～ 12.050
	50	55	60	65	10～24
	70	75			10～35
	80	85			10～45
	90	95			10～50
	100	105			10～60
	110	115			10～70
	120～200（5mm単位）				10～80
13	40	45			11～16	13.000 ～ 13.050
	50	55	60	65	11～24
	70	75			11～35
	80	85			11～45
	90	95			11～50
	100	105			11～60
	110	115			11～70
	120～200（5mm単位）				11～80
16	40	45			11～16	16.000 ～ 16.050
	50	55	60	65	11～24
	70	75			11～35
	80	85			11～45
	90	95			11～50
	100	105			11～60
	110	115			11～70
	120～200（5mm単位）				11～80
	210～250（10mm単位）				11～80
20	50	55			11～24	20.000 ～ 20.050
	60	65			11～30
	70	75			11～35
	80	85			11～40
	90	95			11～50
	100	105			11～60
	110	115			11～70
	120	125			11～80
	130	135			11～90
	140～200（5mm単位）				11～100
	210～300（10mm単位）				11～100
25	50	55			13～24	25.000 ～ 25.050
	60	65			13～30
	70	75	80	85	13～40
	90	95			13～50
	100	105			13～60
	110	115			13～70
	120	125			13～80
	130	135			13～90
	140	145			13～100
	150	155			13～110
	160				13～120
	165				13～117
	170～200（5mm単位）				13～120
	210～350（10mm単位）				13～120
28	50	55			13～24	28.000 ～ 28.050
	60	65			13～30
	70	75			13～37
	80	85			13～45
	90	95			13～50
	100	105	110	115	13～60
	120	125			13～70
	130	135			13～80
	140	145			13～90
	150	155			13～100
	160	165			13～110
	170～200（5mm単位）				13～120

D	L				N 1mm単位	DK 0.001mm単位
Type	GPJ-XL
30	60	65			13～30	30.000 ～ 30.050
	70	75			13～37
	80	85			13～45
	90	95			13～50
	100	105	110	115	13～60
	120	125			13～70
	130	135			13～80
	140	145			13～90
	150	155			13～100
	160	165			13～110
	170～200（5mm単位）				13～120
	210～400（10mm単位）				13～120
32	70	75			13～37	32.000 ～ 32.050
	80	85			13～45
	90	95			13～50
	100	105	110	115	13～60
	120	125			13～70
	130	135			13～80
	140	145			13～90
	150	155			13～100
	160	165			13～110
	170～200（5mm単位）				13～120
	210～350（10mm単位）				13～120
35	70	75			13～35	35.000 ～ 35.050
	80	85			13～45
	90	95			13～50
	100～115（5mm単位）				13～60
	120	125			13～70
	130	135			13～80
	140	145			13～90
	150	155			13～100
	160	165			13～110
	170	175			13～120
	180～200（5mm単位）				13～130
	210～450（10mm単位）				13～130
40	100	105			15～40	40.000 ～ 40.050
	110	115			15～50
	120～135（5mm単位）				15～60
	140	145			15～70
	150～175（5mm単位）				15～80
	180	185	190	195	15～90
	200	210			15～100
	220	230			15～110
	240	250			15～120
	260	270			15～130
	280～500（10mm単位）				15～140
50	120	125			17～50	50.000 ～ 50.050
	130	135			17～60
	140	145			17～70
	150～185（5mm単位）				17～80
	190	195	200	210	17～90
	220	230			17～100
	240	250			17～110
	260	270			17～120
	280				17～130
	290	300			17～140
	310	320			17～150
	330	340			17～160
	350				17～170
	360				17～180
	370	380			17～190
	390～550（10mm単位）				17～200
60	200	210			20～90	60.000 ～ 60.050
	220	230			20～100
	240	250			20～110
	260	270			20～120
	280				20～130
	290	300			20～140
	310	320			20～150
	330	340			20～160
	350				20～170
	360				20～180
	370	380			20～190
	390～550（10mm単位）				20～200

圧入部不要の場合、GPJLにてNmin.をご指定ください。 ex.D＝40 N＝10
N寸はツバ厚・ツバ下の逃がし部も含むためN＝T+（2 or 3）の場合、圧入部はつきません。

注文例

出荷日

追加工

P.789

型番リスト

表示件数

型番

GPJ-XL8-[40-80/5]-N[10-45/1]-DK[8-8.05/0.001]

GPJ-XL10-[40-80/5]-N[10-45/1]-DK[10-10.05/0.001]

GPJ-XL12-[40-200/5]-N[10-80/1]-DK[12-12.05/0.001]

GPJ-XL13-[40-200/5]-N[11-80/1]-DK[13-13.05/0.001]

GPJ-XL16-[40-200/5]-N[11-80/1]-DK[16-16.05/0.001]

GPJ-XL16-[210-250/10]-N[11-80/1]-DK[16-16.05/0.001]

GPJ-XL20-[50-200/5]-N[11-100/1]-DK[20-20.05/0.001]

GPJ-XL20-[210-300/10]-N[11-100/1]-DK[20-20.05/0.001]

GPJ-XL25-[50-200/5]-N[13-120/1]-DK[25-25.05/0.001]

GPJ-XL25-[210-350/10]-N[13-120/1]-DK[25-25.05/0.001]

GPJ-XL28-[50-200/5]-N[13-120/1]-DK[28-28.05/0.001]

GPJ-XL30-[60-200/5]-N[13-120/1]-DK[30-30.05/0.001]

GPJ-XL30-[210-400/10]-N[13-120/1]-DK[30-30.05/0.001]

GPJ-XL32-[70-200/5]-N[13-120/1]-DK[32-32.05/0.001]

GPJ-XL32-[210-350/10]-N[13-120/1]-DK[32-32.05/0.001]

GPJ-XL35-[70-200/5]-N[13-130/1]-DK[35-35.05/0.001]

GPJ-XL35-[210-450/10]-N[13-130/1]-DK[35-35.05/0.001]

GPJ-XL40-[100-200/5]-N[15-140/1]-DK[40-40.05/0.001]

GPJ-XL40-[210-500/10]-N[15-140/1]-DK[40-40.05/0.001]

GPJ-XL50-[120-200/5]-N[17-200/1]-DK[50-50.05/0.001]

GPJ-XL50-[210-550/10]-N[17-200/1]-DK[50-50.05/0.001]

GPJ-XL60-[200-550/10]-N[20-200/1]-DK[60-60.05/0.001]

GPJL8-[40-80/5]-N[5-45/1]

GPJL10-[40-80/5]-N[5-45/1]

GPJL12-[40-200/5]-N[5-80/1]

GPJL13-[40-200/5]-N[6-80/1]

GPJL16-[40-200/5]-N[6-80/1]

GPJL16-[210-250/10]-N[6-80/1]

GPJL20-[50-200/5]-N[6-100/1]

GPJL20-[210-300/10]-N[6-100/1]

GPJL25-[50-200/5]-N[8-120/1]

GPJL25-[210-350/10]-N[8-120/1]

GPJL28-[50-200/5]-N[8-120/1]

GPJL30-[60-200/5]-N[8-120/1]

GPJL30-[210-400/10]-N[8-120/1]

GPJL32-[70-200/5]-N[8-120/1]

GPJL32-[210-350/10]-N[8-120/1]

GPJL35-[70-200/5]-N[8-130/1]

GPJL35-[210-450/10]-N[8-130/1]

GPJL40-[100-200/5]-N[10-140/1]

GPJL40-[210-500/10]-N[10-140/1]

GPJL50-[120-200/5]-N[12-200/1]

GPJL50-[210-550/10]-N[12-200/1]

GPJL60-[200-550/10]-N[15-200/1]

D（摺動部）

(mm)

L(全長)

(mm)

圧入部指定方法

N(圧入部長さ)

(mm)

DK(圧入部径)

(mm)

RoHS?

最小発注数量

8	40 ～ 80	フリー指定	10 ～ 45	8 ～ 8.05	10	1個
10	40 ～ 80	フリー指定	10 ～ 45	10 ～ 10.05	10	1個
12	40 ～ 200	フリー指定	10 ～ 80	12 ～ 12.05	10	1個
13	40 ～ 200	フリー指定	11 ～ 80	13 ～ 13.05	10	1個
16	40 ～ 200	フリー指定	11 ～ 80	16 ～ 16.05	10	1個
16	210 ～ 250	フリー指定	11 ～ 80	16 ～ 16.05	10	1個
20	50 ～ 200	フリー指定	11 ～ 100	20 ～ 20.05	10	1個
20	210 ～ 300	フリー指定	11 ～ 100	20 ～ 20.05	10	1個
25	50 ～ 200	フリー指定	13 ～ 120	25 ～ 25.05	10	1個
25	210 ～ 350	フリー指定	13 ～ 120	25 ～ 25.05	10	1個
28	50 ～ 200	フリー指定	13 ～ 120	28 ～ 28.05	10	1個
30	60 ～ 200	フリー指定	13 ～ 120	30 ～ 30.05	10	1個
30	210 ～ 400	フリー指定	13 ～ 120	30 ～ 30.05	10	1個
32	70 ～ 200	フリー指定	13 ～ 120	32 ～ 32.05	10	1個
32	210 ～ 350	フリー指定	13 ～ 120	32 ～ 32.05	10	1個
35	70 ～ 200	フリー指定	13 ～ 130	35 ～ 35.05	10	1個
35	210 ～ 450	フリー指定	13 ～ 130	35 ～ 35.05	10	1個
40	100 ～ 200	フリー指定	15 ～ 140	40 ～ 40.05	10	1個
40	210 ～ 500	フリー指定	15 ～ 140	40 ～ 40.05	10	1個
50	120 ～ 200	フリー指定	17 ～ 200	50 ～ 50.05	10	1個
50	210 ～ 550	フリー指定	17 ～ 200	50 ～ 50.05	10	1個
60	200 ～ 550	フリー指定	20 ～ 200	60 ～ 60.05	10	1個
8	40 ～ 80	固定	5 ～ 45	-	10	1個
10	40 ～ 80	固定	5 ～ 45	-	10	1個
12	40 ～ 200	固定	5 ～ 80	-	10	1個
13	40 ～ 200	固定	6 ～ 80	-	10	1個
16	40 ～ 200	固定	6 ～ 80	-	10	1個
16	210 ～ 250	固定	6 ～ 80	-	10	1個
20	50 ～ 200	固定	6 ～ 100	-	10	1個
20	210 ～ 300	固定	6 ～ 100	-	10	1個
25	50 ～ 200	固定	8 ～ 120	-	10	1個
25	210 ～ 350	固定	8 ～ 120	-	10	1個
28	50 ～ 200	固定	8 ～ 120	-	10	1個
30	60 ～ 200	固定	8 ～ 120	-	10	1個
30	210 ～ 400	固定	8 ～ 120	-	10	1個
32	70 ～ 200	固定	8 ～ 120	-	10	1個
32	210 ～ 350	固定	8 ～ 120	-	10	1個
35	70 ～ 200	固定	8 ～ 130	-	10	1個
35	210 ～ 450	固定	8 ～ 130	-	10	1個
40	100 ～ 200	固定	10 ～ 140	-	10	1個
40	210 ～ 500	固定	10 ～ 140	-	10	1個
50	120 ～ 200	固定	12 ～ 200	-	10	1個
50	210 ～ 550	固定	12 ～ 200	-	10	1個
60	200 ～ 550	固定	15 ～ 200	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

ヘッド付油溝付・圧入部長さ指定・圧入部径/長さ指定タイプの精級ガイドピンです。

技術情報

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

精級ガイドピン -ヘッド付油溝付/圧入部長さ指定タイプ,圧入部径・長さ指定タイプ-のレビュー

4.2平均満足度：4.221件のレビュー

星5
38%
星4
52%
星3
5%
星2
5%
星1
0%

プラ型　ガイドピン

満足度：5.02018/03/22

種類豊富で納期も早いので助かってます。精度もよく、問題なく使用できます。

1人が参考にしています。

金型部品

満足度：3.02024/06/14

商品自体はとても良いもので使いやすく重宝しています。ただ価格に関して、30個以上で最安単価と記載されているにもかかわら...もっと読む

0人が参考にしています。

金型治具部品

満足度：5.02023/06/15

軸方向の曲がりがない事が要求されるため、これを使っています。精度が良く、堅いので、振れを正確に計測できす。

0人が参考にしています。

金型部品

満足度：5.02023/05/25

目的にはサイズはぴったりでした。精度が良く、堅いので、振れを正確に計測できす。

0人が参考にしています。

樹脂金型

満足度：5.02022/08/31

樹脂金型のガイドピンが肩当たりしてかじっておりましたので、修理のために購入しました。問題無く使用しております。

0人が参考にしています。

21件全て見る

よくあるご質問（FAQ）

Qガイドピンの高周波焼入れはどの位の深さまで熱処理をされているのでしょうか？

約1.5mmの深さまでです。

この商品を見た人は、こんな商品も見ています

	今見ている商品精級ガイドピン -ヘッド付油溝付/圧入部長さ指定タイプ,圧入部径・長さ指定タイプ-	螺旋溝付精級ガイドピン -ヘッド付/圧入部長さ指定タイプ,圧入部径・長さ指定タイプ-	精級ガイドピン -ヘッド付プレーン/圧入部長さ指定タイプ,圧入部径・長さ指定タイプ-	螺旋溝付精級ガイドピン -ストレート/圧入部長さ指定タイプ,圧入部径・長さ指定タイプ-	精級ガイドピン -ストレート･プレーン/圧入部長さ指定タイプ,圧入部径・長さ指定タイプ-	逃がし径付ガイドピン -ヘッド付･プレーン/圧入部長さ指定タイプ,圧入部径・長さ指定タイプ-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目	5日目	3日目	5日目	3日目	3日目
種類	標準	標準	標準	標準	標準	標準
ヘッド	ヘッド付き	ヘッド付き	ヘッド付き	ストレート	ストレート	ヘッド付き
油溝	油溝付	螺旋溝付	なし	螺旋溝付	なし	なし
逃がし径有無	無	無	無	無	無	有
取り付け方法	ヘッド付	ヘッド付	ヘッド付	タップ付	タップ付	ヘッド付
