精級ガイドピン -ヘッド付プレーンタイプ/定尺タイプ-

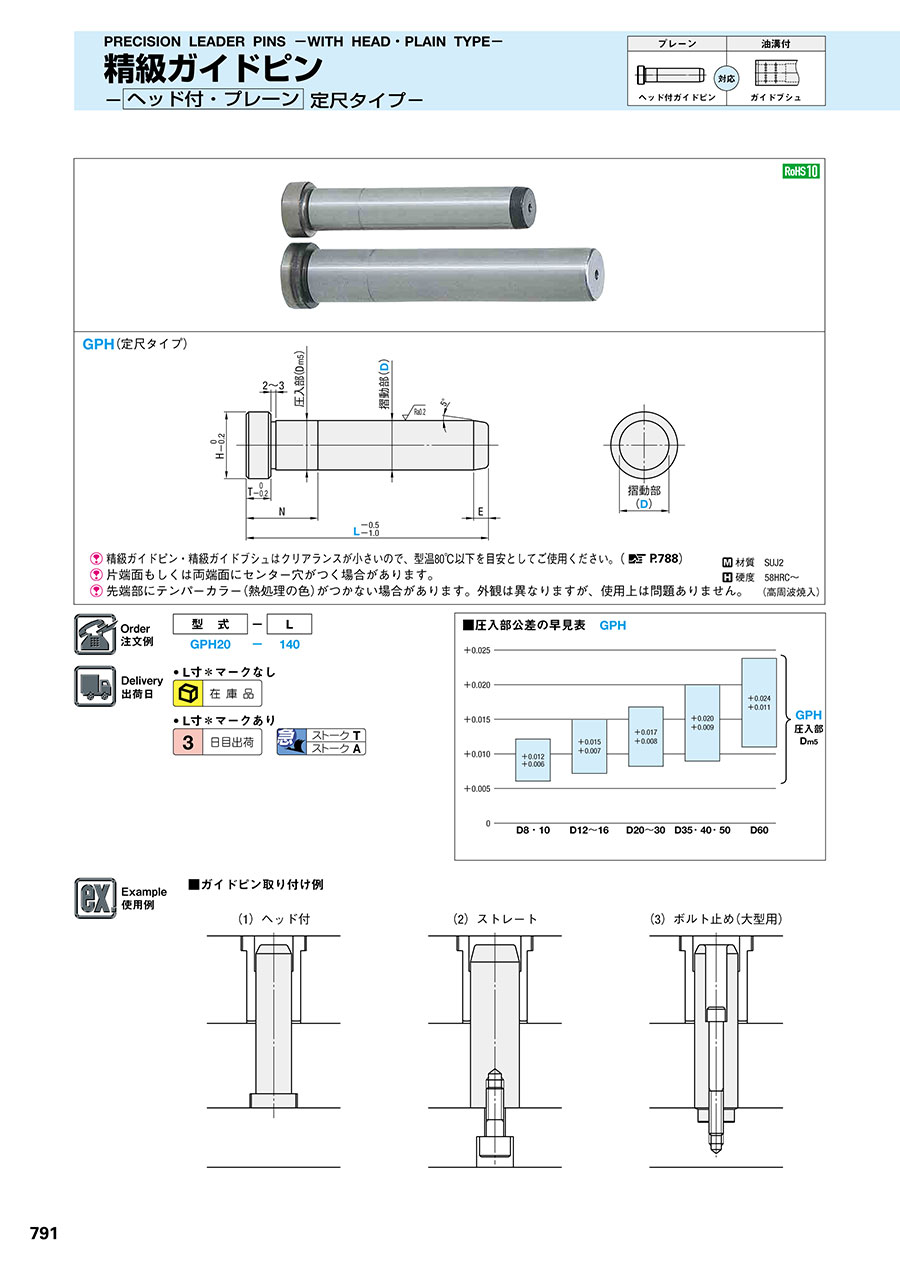

カタログ |P.791

数量スライド割引
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（17件）

この商品のFAQをみる（1件）

通常単価(税別): 450円～17,380円

税込単価: 495円～19,118円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

精級ガイドピン -ヘッド付プレーン/圧入部長さ指定タイプ,圧入部径・長さ指定タイプ-

4.4

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

精級ガイドピン -ヘッド付油溝付/圧入部長さ指定タイプ,圧入部径・長さ指定タイプ-

4.2

通常出荷日：3 日目

ヘッド付プレーンタイプ・プレーン定尺タイプの精級ガイドピンです。

詳細情報を確認する

種類
標準
ヘッド
ヘッド付き
油溝
なし
逃がし径有無
無
取り付け方法
ヘッド付
ジョイント対応の有無
無

無料3D-CADライブラリー申し込み受付中

未確定：候補が127型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

精級ガイドピン・精級ガイドブシュはクリアランスが小さいので、型温80℃以下を目安としてご使用ください。（ P.788）
片端面もしくは両端面にセンター穴がつく場合があります。
先端部にテンパーカラー（熱処理の色）がつかない場合があります。外観は異なりますが、使用上は問題ありません。


材質		SUJ2
硬度		58HRC～
		（高周波焼入）

規格表

摺動部 D		圧入部 D_m5		T	H	E	N	型式		L 選択
摺動部 D		圧入部 D_m5		T	H	E	N	Type	D	L 選択
8	-0.015 -0.020	8	+0.012 +0.006	5	11	3	14	GPH	8	30	35	40
8		8			11	3	19		8	45	50	60	70
10		10			13	4	14		10	30	35	40
10		10			13	4	19		10	45	50	55	60	65	70
12	-0.020 -0.025	12	+0.015 +0.007		17	5	14		12	30	35	40	45
12		12			17		19		12	50	55	60	65	70	75
13		13			18		14		13	40
							19			50	60	70
							24			80	90
							29			100	110
							34			120
16		16		8	21		19		16	50	60	70
							24			80	90
							29			100	110
							34			120	130	140	150	160
20	-0.025 -0.030	20	+0.017 +0.008		25		19		20	60
							24			70	80
							29			90	100	110
							34			120	130	140	150
							39			160	170	180	190	200
25		25			30		24		25	70
							29			80	90
							34			100	110
							39			120	130	140	150
							44			160	170	180	190
							49			200
30		30			35		34		30	100	110
							39			120	130	140	150
							44			160	170	180	190	200
							49			^※210	^※220	^※230
							54			^※240	^※250
35	-0.030 -0.035	35	+0.020 +0.009		40		44		35	150
							49			170
							54			180	190	200	210	220
							59			^※230	※240	^※250
40	-0.030 -0.040	40		10	45	8	54		40	200	210	220
							59			240	250	^※260
							64			^※270	^※280
							69			^※290	^※300
50		50		12	55		59		50	^※260	^※280	^※300
							64			^※320	^※340	^※360
							69			^※380	^※400	^※420
60	-0.030 -0.050	60	+0.024 +0.011	15	65		64		60	^※350	^※370	^※390
60	-0.030 -0.050	60	+0.024 +0.011	15	65		69		60	^※420	※440	^※460

精級ガイドピン -ヘッド付プレーンタイプ/定尺タイプ-

注文例

出荷日

型番リスト

表示件数

型番

D（摺動部）

(mm)

L(全長)

(mm)

RoHS?

最小発注数量

8	30	10	1個
8	35	10	1個
8	40	10	1個
8	45	10	1個
8	50	10	1個
8	60	10	1個
8	70	10	1個
10	30	10	1個
10	35	10	1個
10	40	10	1個
10	45	10	1個
10	50	10	1個
10	55	10	1個
10	60	10	1個
10	65	10	1個
10	70	10	1個
12	30	10	1個
12	35	10	1個
12	40	10	1個
12	45	10	1個
12	50	10	1個
12	55	10	1個
12	60	10	1個
12	65	10	1個
12	70	10	1個
12	75	10	1個
13	40	10	1個
13	50	10	1個
13	60	10	1個
13	70	10	1個
13	80	10	1個
13	90	10	1個
13	100	10	1個
13	110	10	1個
13	120	10	1個
16	50	10	1個
16	60	10	1個
16	70	10	1個
16	80	10	1個
16	90	10	1個
16	100	10	1個
16	110	10	1個
16	120	10	1個
16	130	10	1個
16	140	10	1個
16	150	10	1個
16	160	10	1個
20	60	10	1個
20	70	10	1個
20	80	10	1個
20	90	10	1個
20	100	10	1個
20	110	10	1個
20	120	10	1個
20	130	10	1個
20	140	10	1個
20	150	10	1個
20	160	10	1個
20	170	10	1個
20	180	10	1個

通常単価(税別) (税込単価)	通常出荷日

450円 ( 495円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	在庫品1日目当日出荷可能
470円 ( 517円 )	在庫品1日目当日出荷可能
470円 ( 517円 )	在庫品1日目当日出荷可能
470円 ( 517円 )	在庫品1日目当日出荷可能
470円 ( 517円 )	在庫品1日目当日出荷可能
470円 ( 517円 )	在庫品1日目当日出荷可能
470円 ( 517円 )	在庫品1日目当日出荷可能
470円 ( 517円 )	在庫品1日目当日出荷可能
470円 ( 517円 )	在庫品1日目当日出荷可能
470円 ( 517円 )	在庫品1日目当日出荷可能
470円 ( 517円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
590円 ( 649円 )	在庫品1日目当日出荷可能
590円 ( 649円 )	在庫品1日目当日出荷可能
730円 ( 803円 )	在庫品1日目当日出荷可能
730円 ( 803円 )	在庫品1日目当日出荷可能
730円 ( 803円 )	在庫品1日目当日出荷可能
620円 ( 682円 )	在庫品1日目当日出荷可能
620円 ( 682円 )	在庫品1日目当日出荷可能
620円 ( 682円 )	在庫品1日目当日出荷可能
620円 ( 682円 )	在庫品1日目当日出荷可能
620円 ( 682円 )	在庫品1日目当日出荷可能
730円 ( 803円 )	在庫品1日目当日出荷可能
730円 ( 803円 )	在庫品1日目当日出荷可能
730円 ( 803円 )	在庫品1日目当日出荷可能
910円 ( 1,001円 )	在庫品1日目当日出荷可能
910円 ( 1,001円 )	在庫品1日目当日出荷可能
910円 ( 1,001円 )	在庫品1日目当日出荷可能
910円 ( 1,001円 )	在庫品1日目当日出荷可能
730円 ( 803円 )	在庫品1日目当日出荷可能
730円 ( 803円 )	在庫品1日目当日出荷可能
730円 ( 803円 )	在庫品1日目当日出荷可能
730円 ( 803円 )	在庫品1日目当日出荷可能
910円 ( 1,001円 )	在庫品1日目当日出荷可能
910円 ( 1,001円 )	在庫品1日目当日出荷可能
910円 ( 1,001円 )	在庫品1日目当日出荷可能
910円 ( 1,001円 )	在庫品1日目当日出荷可能
910円 ( 1,001円 )	在庫品1日目当日出荷可能
910円 ( 1,001円 )	在庫品1日目当日出荷可能
1,160円 ( 1,276円 )	在庫品1日目当日出荷可能
1,160円 ( 1,276円 )	在庫品1日目当日出荷可能
1,160円 ( 1,276円 )	在庫品1日目当日出荷可能

基本情報

基本情報

ヘッド付プレーンタイプ・プレーン定尺タイプの精級ガイドピンです。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

精級ガイドピン -ヘッド付プレーンタイプ/定尺タイプ-のレビュー

4.5平均満足度：4.517件のレビュー

星5
59%
星4
35%
星3
6%
星2
0%
星1
0%

順送金型交換部品に使用

満足度：5.02021/09/13

規格サイズの種類が豊富にあり在庫もある為、部品交換から復元までの修理に時間がかからず計画通り金型メンテナンスが終了出来、...もっと読む

1人が参考にしています。

位置決めピン

満足度：5.02019/02/20

安くて納期も早く助かりました。社内で製作するコストと比較すると4分の1くらいで済むのでありがたいです。

1人が参考にしています。

金型部品

満足度：5.02023/06/15

短納期かつ安価に納入想定していた通りの性能を発揮していますので、問題はありません

0人が参考にしています。

金型部品として使用

満足度：3.02023/01/19

よく使用するサイズが常時在庫しているので、特急対応を求められた際など、当日出荷→翌日着が可能なので非常に助かります。

0人が参考にしています。

金型のメンテ

満足度：5.02022/06/08

交換の為購入。いつも納期も早く助かってます。精度も言うことなしです。

0人が参考にしています。

17件全て見る

よくあるご質問（FAQ）

Qガイドピンの高周波焼入れはどの位の深さまで熱処理をされているのでしょうか？

約1.5mmの深さまでです。
