プラ型用部品技術窓口

カタログ |P.740

ミスミ

刻印電極 -丸タイプ-

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（13件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

サブマリンゲート用電極

4.3

通常価格(税別)： 540円 (税込価格：594円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

疑似ねじ用電極

4.3

通常価格(税別)： 2,030円 (税込価格：2,233円)

通常出荷日：在庫品1日目

丸タイプの刻印電極です。材質はタフピッチ銅です。一部商品は当日出荷が可能です。

詳細情報を確認する

材質
タフピッチ銅

無料3D-CADライブラリー申し込み受付中

型番

未確定 99 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

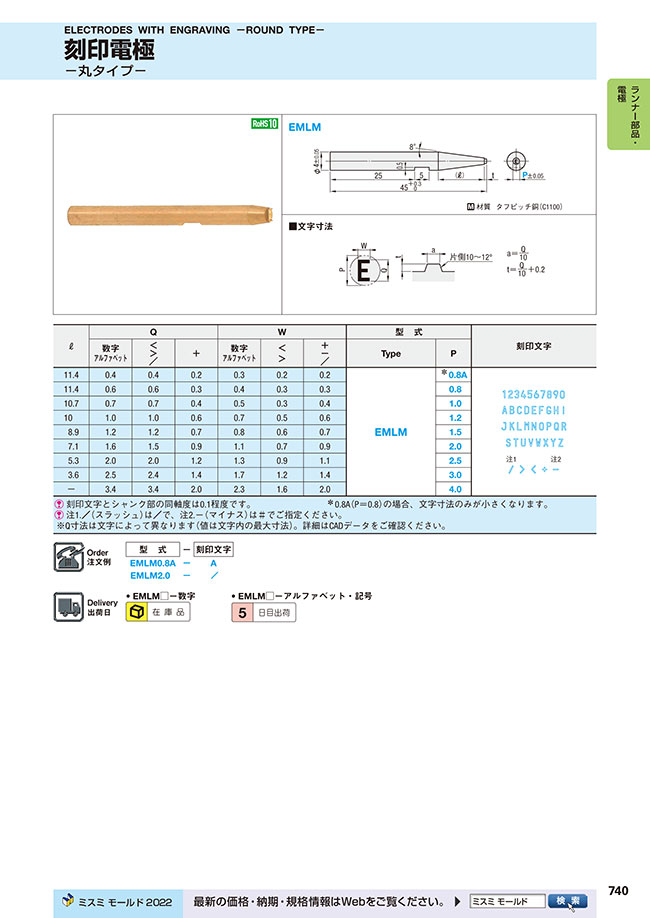

外形図・製品仕様

材質タフピッチ銅（C1100）

規格表

ℓ	Q			W			型式		刻印文字
ℓ	数字アルファベット	＜＞／	+	数字アルファベット	＜＞	+ - ／	Type	P	刻印文字
11.4	0.4	0.4	0.2	0.3	0.2	0.2	EMLM	※0.8A	1 2 3 4 5 6 7 8 9 0 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z 注1 注2 ／＞＜ + -
11.4	0.6	0.6	0.3	0.4	0.3	0.3		0.8
10.7	0.7	0.7	0.4	0.5	0.3	0.4		1.0
10	1.0	1.0	0.6	0.7	0.5	0.6		1.2
8.9	1.2	1.2	0.7	0.8	0.6	0.7		1.5
7.1	1.6	1.5	0.9	1.1	0.7	0.9		2.0
5.3	2.0	2.0	1.2	1.3	0.9	1.1		2.5
3.6	2.5	2.4	1.4	1.7	1.2	1.4		3.0
-	3.4	3.4	2.0	2.3	1.6	2.0		4.0
刻印文字とシャンク部の同軸度は0.1程度です。 ※0.8A（P＝0.8）の場合、文字寸法のみが小さくなります。注1.／（スラッシュ）は／で、注2.-（マイナス）は＃でご指定ください。 ※Q寸法は文字によって異なります（値は文字内の最大寸法）。詳細はCADデータをご確認ください。

注文例

出荷日

商品TOP

カタログ (見開き版)

絞り込み条件：4 項目の仕様が未選択です

P(先端径)(mm)
- 0.8
- 1.0
- 1.2
- 1.5
- 2
- 2.5
- 3
- 4
刻印文字
- 0
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
文字タイプ
- スモールタイプ
- 標準タイプ
刻印文字選択
- #(マイナス)
- +
- /
- <
- >
- A
- B
- C
- D
- E
- F
- G
- H
- I
- J
- K
- L
- M
- N
- O
- P
- Q
- R
- S
- T
- U
- V
- W
- X
- Y
- Z
タイプ
- EMLM
CAD
- 2D
- 3D
出荷日
すべて
当日出荷可能
5日以内

型番リスト

表示件数

型番

EMLM0.8-[#,+,/,<,>,A,B,C,D,E,F,G,H,I,J,K,L,M,N,O,P,Q,R,S,T,U,V,W,X,Y,Z]

EMLM0.8A-[#,+,/,<,>,A,B,C,D,E,F,G,H,I,J,K,L,M,N,O,P,Q,R,S,T,U,V,W,X,Y,Z]

EMLM1.0-[#,+,/,<,>,A,B,C,D,E,F,G,H,I,J,K,L,M,N,O,P,Q,R,S,T,U,V,W,X,Y,Z]

EMLM1.2-[#,+,/,<,>,A,B,C,D,E,F,G,H,I,J,K,L,M,N,O,P,Q,R,S,T,U,V,W,X,Y,Z]

EMLM1.5-[#,+,/,<,>,A,B,C,D,E,F,G,H,I,J,K,L,M,N,O,P,Q,R,S,T,U,V,W,X,Y,Z]

P(先端径)

(mm)

刻印文字

文字タイプ

刻印文字選択

RoHS?

最小発注数量

0.8	0	標準タイプ	-	10	1個
0.8	1	標準タイプ	-	10	1個
0.8	2	標準タイプ	-	10	1個
0.8	3	標準タイプ	-	10	1個
0.8	4	標準タイプ	-	10	1個
0.8	5	標準タイプ	-	10	1個
0.8	6	標準タイプ	-	10	1個
0.8	7	標準タイプ	-	10	1個
0.8	8	標準タイプ	-	10	1個
0.8	9	標準タイプ	-	10	1個
0.8	-	標準タイプ	+ / / / < / > / A / B / C / D / E / F / G / H / I / J / K / L / M / N / O / P / Q / R / S / T / U / V / W / X / Y / Z	10	1個
0.8	0	スモールタイプ	-	10	1個
0.8	1	スモールタイプ	-	10	1個
0.8	2	スモールタイプ	-	10	1個
0.8	3	スモールタイプ	-	10	1個
0.8	4	スモールタイプ	-	10	1個
0.8	5	スモールタイプ	-	10	1個
0.8	6	スモールタイプ	-	10	1個
0.8	7	スモールタイプ	-	10	1個
0.8	8	スモールタイプ	-	10	1個
0.8	9	スモールタイプ	-	10	1個
0.8	-	スモールタイプ	+ / / / < / > / A / B / C / D / E / F / G / H / I / J / K / L / M / N / O / P / Q / R / S / T / U / V / W / X / Y / Z	10	1個
1.0	0	標準タイプ	-	10	1個
1.0	1	標準タイプ	-	10	1個
1.0	2	標準タイプ	-	10	1個
1.0	3	標準タイプ	-	10	1個
1.0	4	標準タイプ	-	10	1個
1.0	5	標準タイプ	-	10	1個
1.0	6	標準タイプ	-	10	1個
1.0	7	標準タイプ	-	10	1個
1.0	8	標準タイプ	-	10	1個
1.0	9	標準タイプ	-	10	1個
1.0	-	標準タイプ	+ / / / < / > / A / B / C / D / E / F / G / H / I / J / K / L / M / N / O / P / Q / R / S / T / U / V / W / X / Y / Z	10	1個
1.2	0	標準タイプ	-	10	1個
1.2	1	標準タイプ	-	10	1個
1.2	2	標準タイプ	-	10	1個
1.2	3	標準タイプ	-	10	1個
1.2	4	標準タイプ	-	10	1個
1.2	5	標準タイプ	-	10	1個
1.2	6	標準タイプ	-	10	1個
1.2	7	標準タイプ	-	10	1個
1.2	8	標準タイプ	-	10	1個
1.2	9	標準タイプ	-	10	1個
1.2	-	標準タイプ	+ / / / < / > / A / B / C / D / E / F / G / H / I / J / K / L / M / N / O / P / Q / R / S / T / U / V / W / X / Y / Z	10	1個
1.5	0	標準タイプ	-	10	1個
1.5	1	標準タイプ	-	10	1個
1.5	2	標準タイプ	-	10	1個
1.5	3	標準タイプ	-	10	1個
1.5	4	標準タイプ	-	10	1個
1.5	5	標準タイプ	-	10	1個
1.5	6	標準タイプ	-	10	1個
1.5	7	標準タイプ	-	10	1個
1.5	8	標準タイプ	-	10	1個
1.5	9	標準タイプ	-	10	1個
1.5	-	標準タイプ	+ / / / < / > / A / B / C / D / E / F / G / H / I / J / K / L / M / N / O / P / Q / R / S / T / U / V / W / X / Y / Z	10	1個
2	0	標準タイプ	-	10	1個
2	1	標準タイプ	-	10	1個
2	2	標準タイプ	-	10	1個
2	3	標準タイプ	-	10	1個
2	4	標準タイプ	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
- ( - )	5日目
2,530円 ( 2,783円 )	在庫品1日目当日出荷可能
2,530円 ( 2,783円 )	在庫品1日目当日出荷可能
2,530円 ( 2,783円 )	在庫品1日目当日出荷可能
2,530円 ( 2,783円 )	在庫品1日目当日出荷可能
2,530円 ( 2,783円 )	在庫品1日目当日出荷可能
2,530円 ( 2,783円 )	在庫品1日目当日出荷可能
2,530円 ( 2,783円 )	在庫品1日目当日出荷可能
2,530円 ( 2,783円 )	在庫品1日目当日出荷可能
2,530円 ( 2,783円 )	在庫品1日目当日出荷可能
2,530円 ( 2,783円 )	在庫品1日目当日出荷可能
- ( - )	5日目
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
- ( - )	5日目
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
- ( - )	5日目
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
- ( - )	5日目
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能

基本情報

丸タイプの刻印電極です。材質はタフピッチ銅です。一部商品は当日出荷が可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

刻印電極 -丸タイプ-のレビュー

4平均満足度：4.013件のレビュー

星5
23%
星4
62%
星3
8%
星2
8%
星1
0%

３台

満足度：4.02020/03/07

3台放電加工機があるので最近は刻印も放電で加工するきかいおおきです

1人が参考にしています。

金型刻印に

満足度：5.02019/04/03

彫刻機で彫ろうとおもっていたが、深くて躊躇しているところでこの商品を見つけました。この値段は関心しました。

1人が参考にしています。

プラ型の加工

満足度：4.02023/01/12

通常は切削で刻印するのですが、深い部分は放電で刻印します。価格も手ごろで助かります。

0人が参考にしています。

刻印

満足度：4.02022/09/05

１つもっておけば同様の文字ならば何回も使用できるので刻印より安価ですみます

0人が参考にしています。

刻印

満足度：4.02022/09/04

横に大きい壁があり切削は絶対できなかったのでこちら用いて加工しました

0人が参考にしています。
