プラ型用部品技術窓口
ピンポイントゲート用電極 -SR部加工用-
- 通常単価(税別)
- -
- 税込単価
- -
SR部加工用のピンポイント用電極です。材質は無酸素鋼です。一部商品は当日出荷が...
詳細情報を確認する- 材質
- 無酸素銅
- 用途
- SR部加工用
ご注意
- ＜ご注意＞紙カタログにて、規格表上No.2の箇所にNo.1と記載されています。お手数ですが、No.2をご希望の方はEMPG1ではなく、EMPG2でご注文ください。
型番

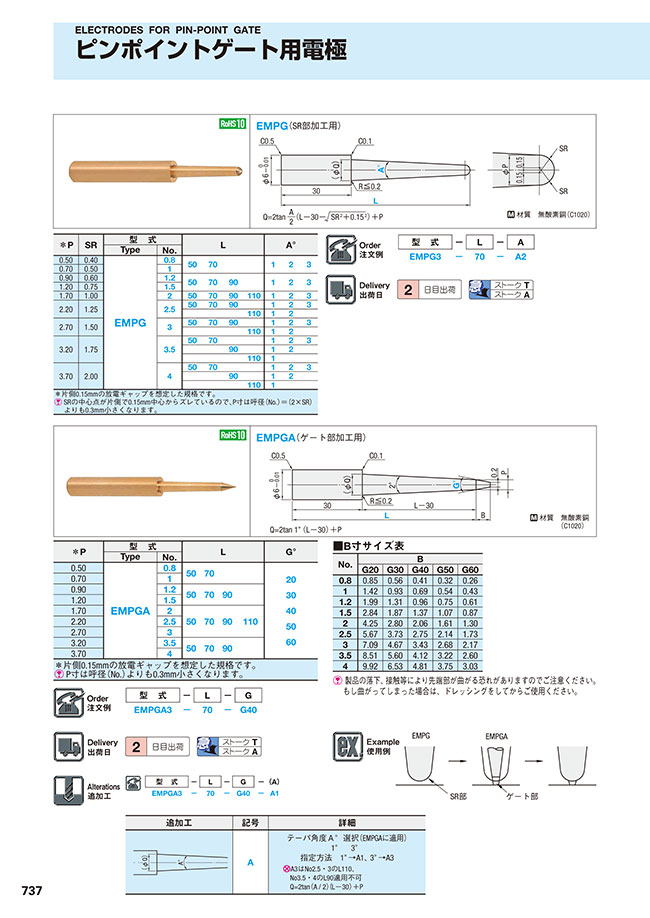

外形図・製品仕様
材質無酸素銅（C1020）
規格表
| ※P | SR | 型 式 | L | A° | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Type | No. | |||||||||
| 0.50 | 0.40 | EMPG | 0.8 | 50 | 70 | 1 | 2 | 3 | ||
| 0.70 | 0.50 | 1 | ||||||||
| 0.90 | 0.60 | 1.2 | 50 | 70 | 90 | 1 | 2 | 3 | ||
| 1.20 | 0.75 | 1.5 | ||||||||
| 1.70 | 1.00 | 2 | 50 | 70 | 90 | 110 | 1 | 2 | 3 | |
| 2.20 | 1.25 | 2.5 | 50 | 70 | 90 | 1 | 2 | 3 | ||
| 110 | 1 | 2 | ||||||||
| 2.70 | 1.50 | 3 | 50 | 70 | 90 | 1 | 2 | 3 | ||
| 110 | 1 | 2 | ||||||||
| 3.20 | 1.75 | 3.5 | 50 | 70 | 1 | 2 | 3 | |||
| 90 | 1 | 2 | ||||||||
| 110 | 1 | |||||||||
| 3.70 | 2.00 | 4 | 50 | 70 | 1 | 2 | 3 | |||
| 90 | 1 | 2 | ||||||||
| 110 | 1 | |||||||||
| ※片側0.15mmの放電ギャップを想定した規格です。 SRの中心点が片側で0.15mm中心からズレているので、P寸は呼径（No.）＝（2×SR）よりも0.3mm小さくなります。 | ||||||||||
注文例
出荷日
絞り込み条件：3 項目の仕様が未選択です
No.(呼び径)(mm)
- 0.8
- 1
- 1.2
- 1.5
- 2
- 2.5
- 3
- 3.5
- 4
A（テーパ角度）(°)
- 1
- 2
- 3
L(全長）(mm)
- 50
- 70
- 90
- 110
タイプ
- EMPG
CAD
- 2D
- 3D
出荷日
- すべて
- 2日以内
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
詳細情報
基本情報
SR部加工用のピンポイント用電極です。材質は無酸素鋼です。一部商品は当日出荷が可能です。
ご注意
- ＜ご注意＞紙カタログにて、規格表上No.2の箇所にNo.1と記載されています。お手数ですが、No.2をご希望の方はEMPG1ではなく、EMPG2でご注文ください。
ピンポイントゲート用電極 -SR部加工用-のレビュー
プラ型のピンゲート
5
5.02018/04/11
プラ型のピンゲートのスプルー加工に使用しました。寸法の選択肢が多いので、使い勝手がいいです。
1人が参考にしています。
SR
4
4.02021/11/22
ピンゲートは非常に
高価なので
社内にて製作する際は
こちら使います
重宝してます
0人が参考にしています。
SR
4
4.02020/06/08
ピンゲ−トブッシュが
はいらなような部分は
ムクの焼き入れで
こちらの商品使い加工します
0人が参考にしています。
スプール
5
5.02020/05/31
ゲートの加工に使用。普通に問題なく仕上がります。
値段がもう少しさがれば尚良い。
通常はエンドミルで加工します。
0人が参考にしています。
電極作成
4
4.02020/05/23
最近は
ほとんどゲ−トカッタ−で
加工しないです
折れる率高いですし
問題が生じます
0人が参考にしています。
