プラ型用部品技術窓口
サブマリンゲート用電極
- 材質
- 無酸素銅
- D(外径) (mm)
- 6
型番

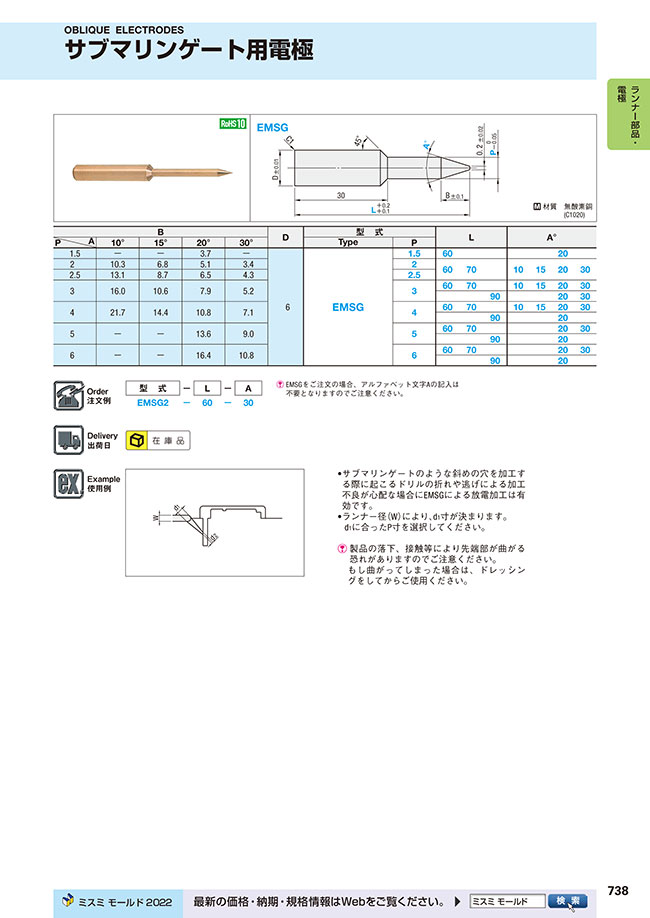

外形図・製品仕様
[ M ] 材質 無酸素銅(C1020)
規格表
| B | D | 型 式 | L | A° | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A P | 10° | 15° | 20° | 30° | Type | P | ||||||||
| 1.5 | - | - | 3.7 | - | 6 | EMSG | 1.5 | 60 | 20 | |||||
| 2 | 10.3 | 6.8 | 5.1 | 3.4 | 2 | 60 | 70 | 10 | 15 | 20 | 30 | |||
| 2.5 | 13.1 | 8.7 | 6.5 | 4.3 | 2.5 | |||||||||
| 3 | 16.0 | 10.6 | 7.9 | 5.2 | 3 | 60 | 70 | 10 | 15 | 20 | 30 | |||
| 90 | 20 | 30 | ||||||||||||
| 4 | 21.7 | 14.4 | 10.8 | 7.1 | 4 | 60 | 70 | 10 | 15 | 20 | 30 | |||
| 90 | 20 | |||||||||||||
| 5 | - | - | 13.6 | 9.0 | 5 | 60 | 70 | 20 | 30 | |||||
| 90 | 20 | |||||||||||||
| 6 | - | - | 16.4 | 10.8 | 6 | 60 | 70 | 20 | 30 | |||||
| 90 | 20 | |||||||||||||
注文例
出荷日
関連情報
・サブマリンゲートのような斜めの穴を加工する際に起こるドリルの折れや逃げによる加工不良が心配な場合にEMSGによる放電加工は有効です。
・ランナー径（W）により、d1寸が決まります。d1に合ったP寸を選択してください。
製品の落下、接触等により先端部が曲がる恐れがありますのでご注意ください。もし曲がってしまった場合は、ドレッシングをしてからご使用ください。
絞り込み条件：3 項目の仕様が未選択です
P(先端径)(mm)
- 1.5
- 2
- 2.5
- 3
- 4
- 5
- 6
L(全長)(mm)
- 60
- 70
- 90
A(テーパ角度)(°)
- 10
- 15
- 20
- 30
タイプ
- EMSG
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
890円 ( 979円 ) | 在庫品1日目当日出荷可能 |
700円 ( 770円 ) | 在庫品1日目当日出荷可能 |
700円 ( 770円 ) | 在庫品1日目当日出荷可能 |
700円 ( 770円 ) | 在庫品1日目当日出荷可能 |
700円 ( 770円 ) | 在庫品1日目当日出荷可能 |
700円 ( 770円 ) | 在庫品1日目当日出荷可能 |
700円 ( 770円 ) | 在庫品1日目当日出荷可能 |
700円 ( 770円 ) | 在庫品1日目当日出荷可能 |
700円 ( 770円 ) | 在庫品1日目当日出荷可能 |
680円 ( 748円 ) | 在庫品1日目当日出荷可能 |
680円 ( 748円 ) | 在庫品1日目当日出荷可能 |
680円 ( 748円 ) | 在庫品1日目当日出荷可能 |
680円 ( 748円 ) | 在庫品1日目当日出荷可能 |
680円 ( 748円 ) | 在庫品1日目当日出荷可能 |
680円 ( 748円 ) | 在庫品1日目当日出荷可能 |
680円 ( 748円 ) | 在庫品1日目当日出荷可能 |
680円 ( 748円 ) | 在庫品1日目当日出荷可能 |
540円 ( 594円 ) | 在庫品1日目当日出荷可能 |
540円 ( 594円 ) | 在庫品1日目当日出荷可能 |
540円 ( 594円 ) | 在庫品1日目当日出荷可能 |
540円 ( 594円 ) | 在庫品1日目当日出荷可能 |
540円 ( 594円 ) | 在庫品1日目当日出荷可能 |
540円 ( 594円 ) | 在庫品1日目当日出荷可能 |
540円 ( 594円 ) | 在庫品1日目当日出荷可能 |
540円 ( 594円 ) | 在庫品1日目当日出荷可能 |
780円 ( 858円 ) | 在庫品1日目当日出荷可能 |
780円 ( 858円 ) | 在庫品1日目当日出荷可能 |
560円 ( 616円 ) | 在庫品1日目当日出荷可能 |
560円 ( 616円 ) | 在庫品1日目当日出荷可能 |
560円 ( 616円 ) | 在庫品1日目当日出荷可能 |
560円 ( 616円 ) | 在庫品1日目当日出荷可能 |
560円 ( 616円 ) | 在庫品1日目当日出荷可能 |
560円 ( 616円 ) | 在庫品1日目当日出荷可能 |
560円 ( 616円 ) | 在庫品1日目当日出荷可能 |
560円 ( 616円 ) | 在庫品1日目当日出荷可能 |
790円 ( 869円 ) | 在庫品1日目当日出荷可能 |
610円 ( 671円 ) | 在庫品1日目当日出荷可能 |
610円 ( 671円 ) | 在庫品1日目当日出荷可能 |
610円 ( 671円 ) | 在庫品1日目当日出荷可能 |
610円 ( 671円 ) | 在庫品1日目当日出荷可能 |
810円 ( 891円 ) | 在庫品1日目当日出荷可能 |
630円 ( 693円 ) | 在庫品1日目当日出荷可能 |
630円 ( 693円 ) | 在庫品1日目当日出荷可能 |
630円 ( 693円 ) | 在庫品1日目当日出荷可能 |
630円 ( 693円 ) | 在庫品1日目当日出荷可能 |
830円 ( 913円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
サブマリンゲート用電極です。材質は無酸素銅です。最短当日出荷が可能です。
サブマリンゲート用電極のレビュー
放電電極
5
5.02023/06/16
放電加工機の電極に使用しています
値段も手ごろで作る時間も省けました
0人が参考にしています。
放電
4
4.02021/09/19
サブマリンゲートが最近おおくなり
さらに貫通では
なくてＲしようなので
放電になります
0人が参考にしています。
ゲ−ト
4
4.02021/05/29
ゲ−トをおおきくするさいとかには
作成する手間はぶけるので
非常に有効な商品ですね
0人が参考にしています。
ゲート
4
4.02020/05/31
ゲートの加工に使用。普通に問題なく仕上がります。
値段がもう少しさがれば尚良い。
作るとめんどくさいので購入します。
0人が参考にしています。
大物
4
4.02020/04/09
汎用機では
加工がしずらく
放電加工で
ジグがたくさんあるので
非常に加工がしやすいです
0人が参考にしています。
