ピンゲート延長ブシュ

カタログ |P.779

3.8

平均満足度3.8

この商品のレビューをみる（6件）

通常単価(税別): -

税込単価: -

ピンゲート延長ブシュです。ツバ付、ツバ付/逆テーパ、ツバなしタイプから選択可能...

詳細情報を確認する

無料3D-CADライブラリー申し込み受付中

未確定：候補が48型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

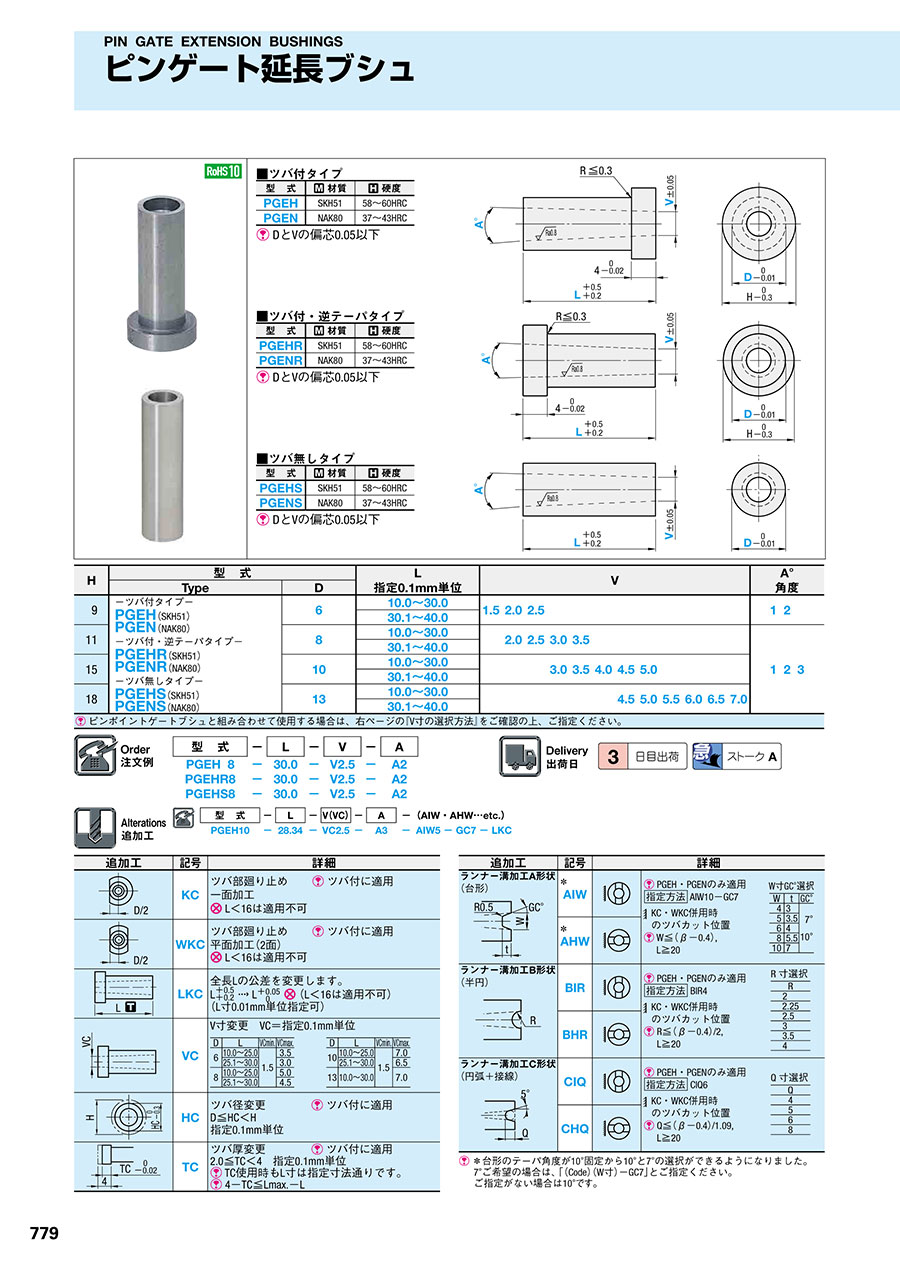

外形図・製品仕様

D形エジェクタピン -ハイス鋼SKH51/ツバ厚4mm/ノーマルタイプ,ステップタイプ-

■ツバ付タイプ

型式	材質	硬度
PGEH	SKH51	58～60HRC
PGEN	NAK80	37～43HRC

DとVの偏芯0.05以下

■ツバ付・逆テーパタイプ

型式	材質	硬度
PGEHR	SKH51	58～60HRC
PGENR	NAK80	37～43HRC

DとVの偏芯0.05以下

■ツバ無しタイプ

型式	材質	硬度
PGEHS	SKH51	58～60HRC
PGENS	NAK80	37～43HRC

DとVの偏芯0.05以下

規格表

H	型式		L 指定0.1mm単位	V												A° 角度
H	Type	D	L 指定0.1mm単位	V												A° 角度
9	-ツバ付タイプ- PGEH（SKH51） PGEN（NAK80） -ツバ付・逆テーパタイプ- PGEHR（SKH51） PGENR（NAK80） -ツバ無しタイプ- PGEHS（SKH51） PGENS（NAK80）	6	10.0～30.0	1.5	2.0	2.5											1 2
9		6	30.1～40.0	1.5	2.0	2.5											1 2
11		8	10.0～30.0		2.0	2.5	3.0	3.5									1 2 3
11		8	30.1～40.0		2.0	2.5	3.0	3.5
15		10	10.0～30.0				3.0	3.5	4.0	4.5	5.0
15		10	30.1～40.0				3.0	3.5	4.0	4.5	5.0
18		13	10.0～30.0							4.5	5.0	5.5	6.0	6.5	7.0
18		13	30.1～40.0							4.5	5.0	5.5	6.0	6.5	7.0
ピンポイントゲートブシュと組み合わせて使用する場合は、右ページの『V寸の選択方法』をご確認の上、ご指定ください。
