ピンポイントゲートブシュ -超硬/内径SR/B寸指定タイプ-

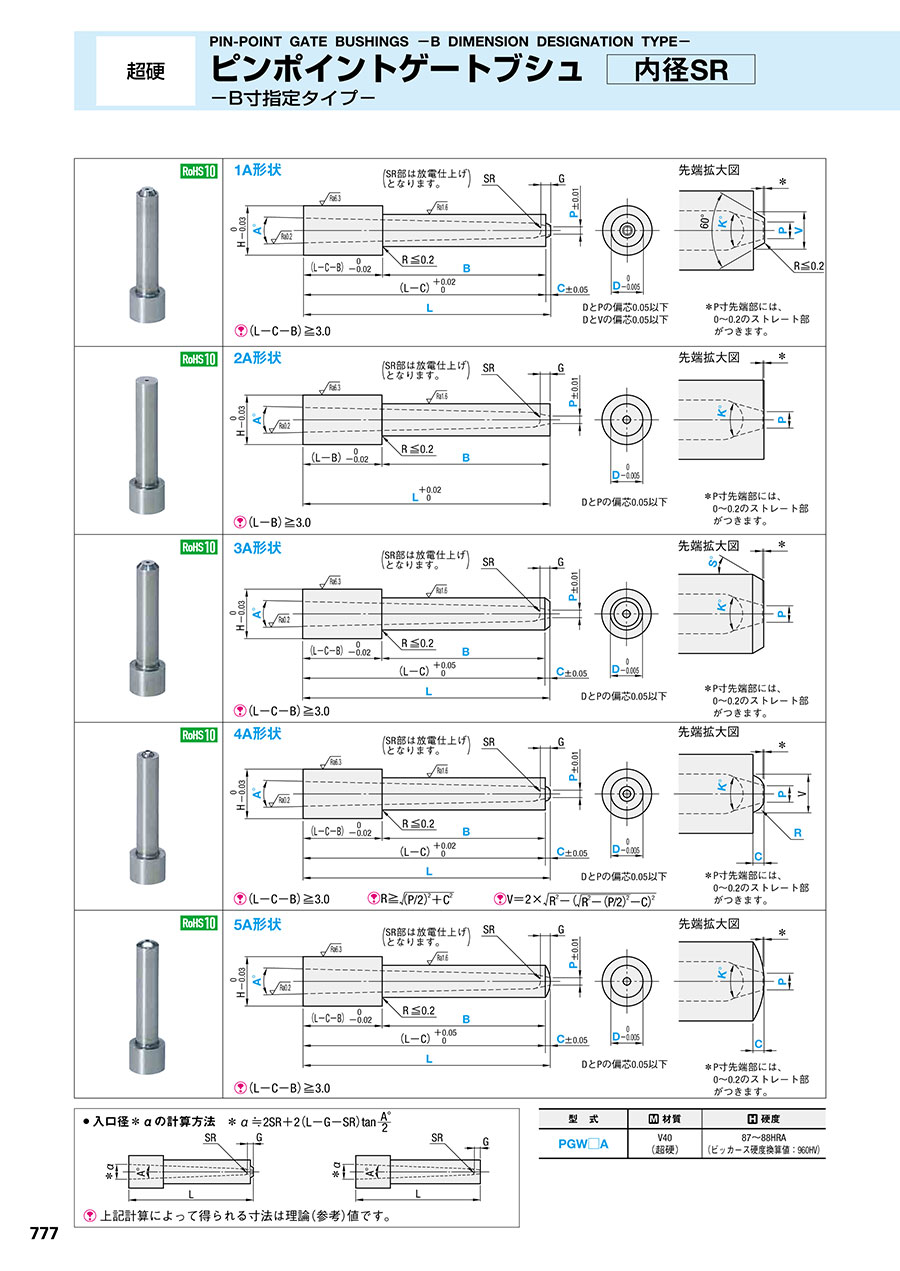

カタログ |P.777

4.3

平均満足度4.3

この商品のレビューをみる（3件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ピンポイントゲートブシュ -超硬/内径SR/B寸固定タイプ-

通常出荷日：5 日目

超硬・径SR・B寸指定タイプのピンポイントゲートブッシュです。

詳細情報を確認する

材質
超硬
形状
ノーマルタイプ
先端つなぎ形状
SR
先端タイプ
ノーマル
D寸法公差
0/-0.005
P寸法公差
±0.01
先端ストレート公差
0～0.2

無料3D-CADライブラリー申し込み受付中

未確定：候補が35型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

※ P寸先端部には、0～0.2のストレート部がつきます。

上記計算によって得られる寸法は理論（参考）値です。

型式	材質	硬度
PGW□A	V40 （超硬）	87～88HRA （ビッカース硬度換算値：960HV）

規格表

H	G	SR	型式			L 0.01mm単位	P	A°	K°	B 0.01mm単位	C 0.1mm単位	V 0.1mm単位	S° 1°単位	R 0.1mm単位
H	G	SR	Type	Shape	D	L 0.01mm単位	P	A°	K°	B 0.01mm単位	C 0.1mm単位	V 0.1mm単位	S° 1°単位	R 0.1mm単位
3	0.7	0.60	PGW 超硬V40	1A 2A 3A 4A 5A	2	6.00～20.00	0.3 0.4 0.5^（※1）	1	20 30	3.00～5.00	0.2～0.4	1.3～1.9	1～45	0.4～0.8
								2
								3
